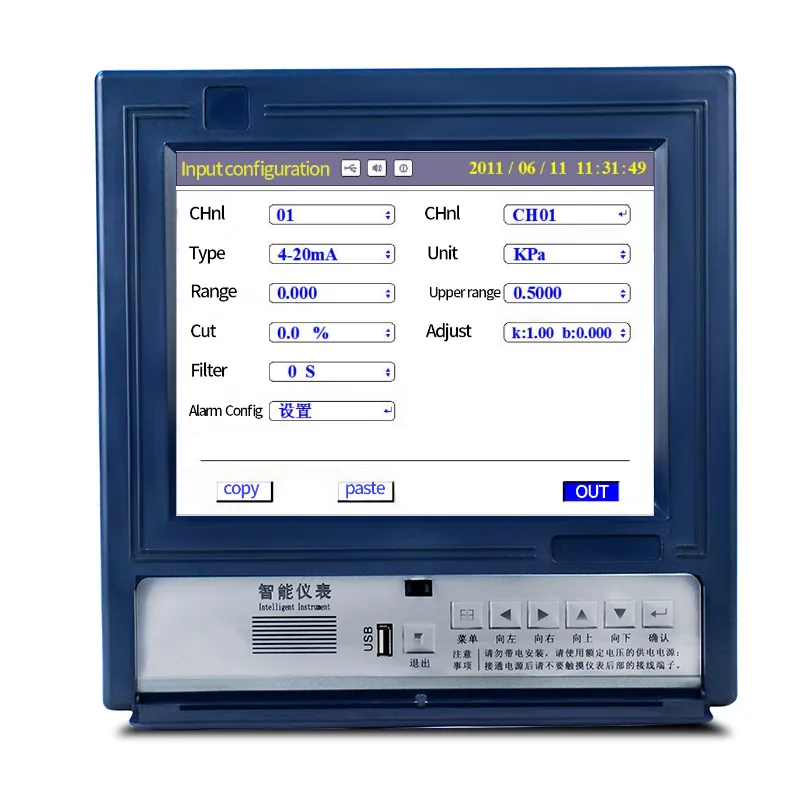

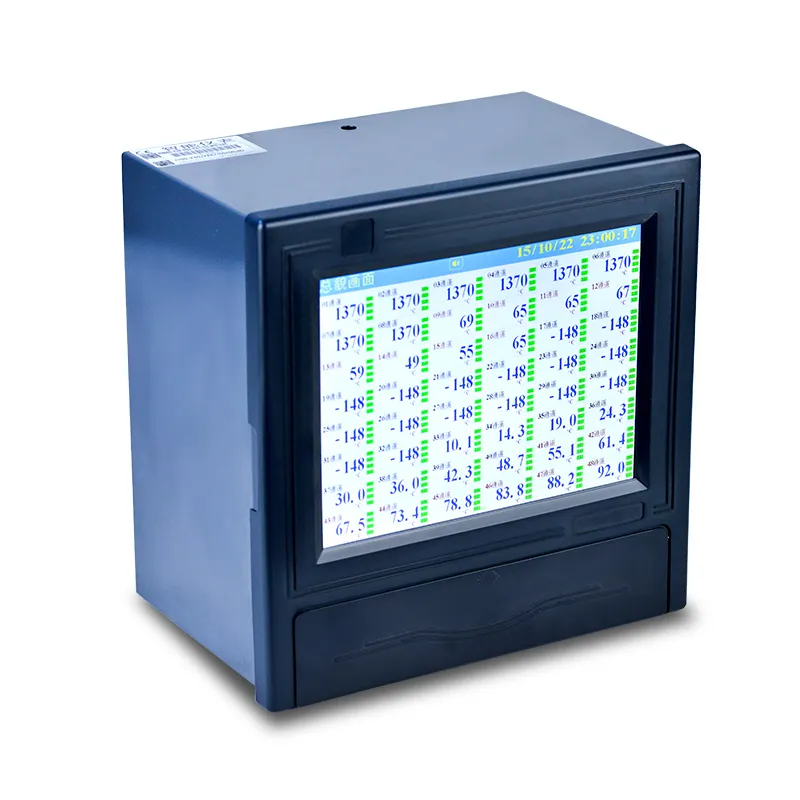

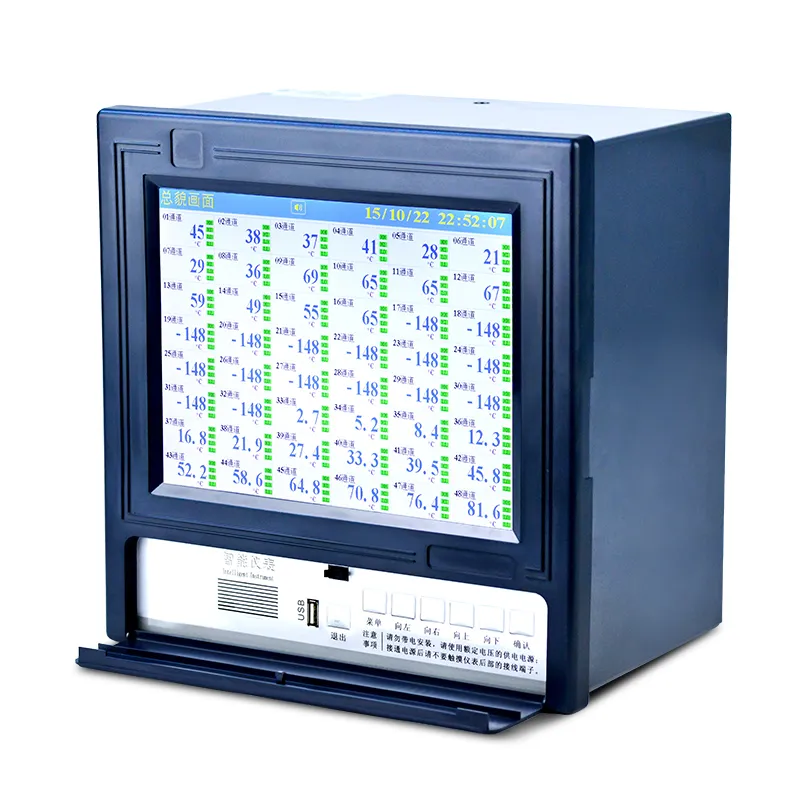

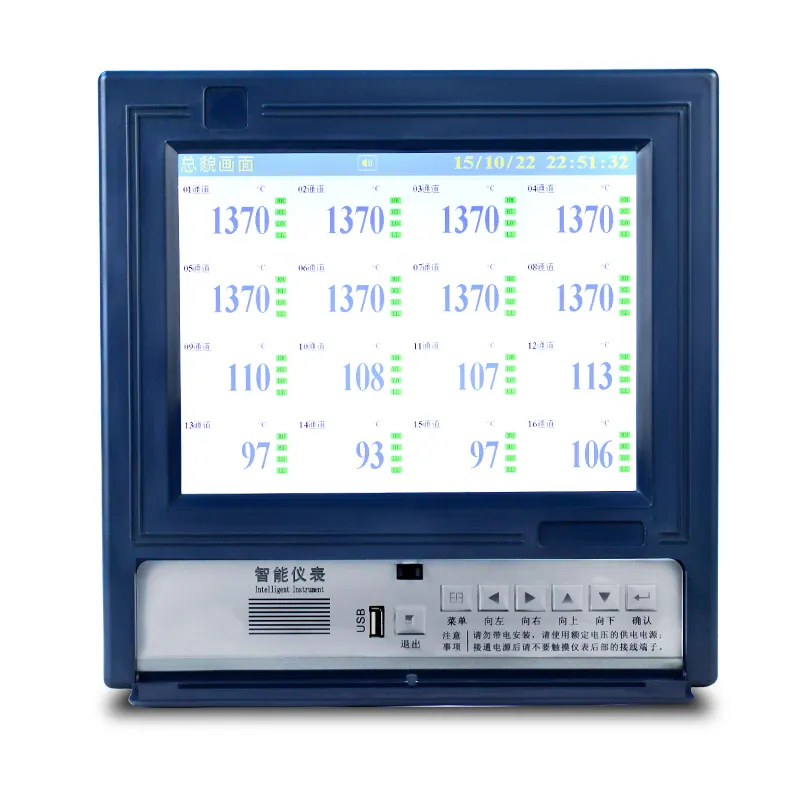

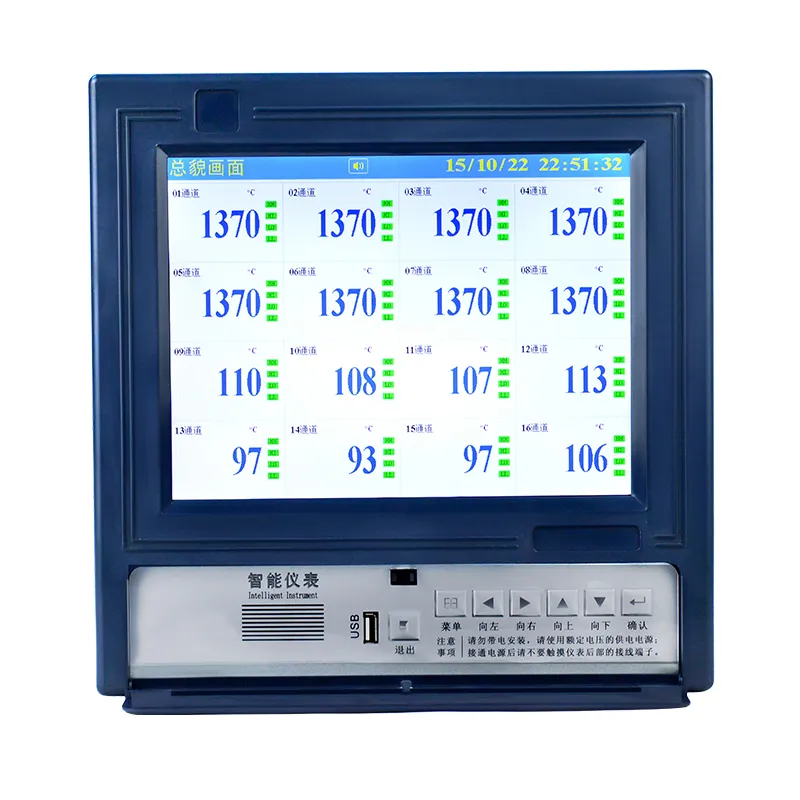

Enregistreur de données GT80R

L'enregistreur sans papier industriel à grand écran GT80R adopte un écran LCD TFT de 10.4 pouces, prend en charge jusqu'à 48 canaux d'entrée universels, des sorties multiples équipées et des communications RS232/485, avec sauvegarde USB et imprimante facultative pour l'enregistrement industriel multi-paramètres.

Caractéristiques de l'enregistreur de données GT80R

10.4 pouces 800 × 600 écran TFT couleur haute définition grand écran, zone de visualisation ultra-large, affichage simultané multicanal clair
Max 48 canaux analogiques isolés entièrement universels, compatible avec TC, RTD, 4-20mA, tension, signaux de fréquence mV et d'impulsions
Modes d'affichage multiples: vue d'ensemble numérique plein canal, graphique à barres, courbe de tendance en temps réel et historique, Requête du journal d'alarme et de mise hors tension
sorties riches configurables: retransmission analogique jusqu'à 8 canaux 4-20mA, contacts d'alarme relais multigroupes pour contrôle de verrouillage
intégré jusqu'à 16 groupes d'alimentation de l'émetteur 24VDC, alimentent directement les émetteurs deux fils de champ sans adaptateurs externes
double communication série (RS232 RS485 Modbus RTU), Prend en charge les réseaux informatiques supérieurs et les imprimantes thermiques externes en option
mémoire flash locale de grande capacité de 64 à 248 Mo, mesure à long terme, enregistrements d'alarme et de mise hors tension, conservation permanente des données après une panne de courant
interface USB2.0 Pour l'exportation de données hors ligne sur les disques U, l'exportation des enregistrements historiques et des rapports de production pour l'analyse PC
cycle de numérisation haute vitesse de 1 seconde, filtrage numérique indépendant et correction linéaire K/B pour stabiliser les signaux de champ fluctuants
Gestion de l'autorité des mots de passe à plusieurs niveaux (opérateur et administrateur), empêcher toute modification non autorisée des paramètres d'étalonnage et d'écoulement
Installation standard de panneau intégré 280 × 280, alimentation universelle large 100-240VAC, stable pour les environnements industriels lourds
système d'exploitation russe facultatif, commutation multilingue pour répondre à la demande du marché de la CEI à l'étranger
Fonction complète de calcul du débit industriel, prend en charge le liquide, le gaz, Accumulation de compensation température-pression à vapeur saturée et surchauffée
impression automatique chronométrée et impression sélective manuelle, données de sortie en temps réel et courbes historiques sur le site

Spécification de l'enregistreur de données GT80R

écran d'affichage	10.4 pouces LCD TFT couleur vraie. Précision d'affichage en temps réel: ± 0.2% FS, Précision du rappel: ± 0.2% F.S.
Stockage	La puce de mémoire flash NAND FLASH parallèle de grande capacité stocke les données historiques et la puce mémoire FRAM de série stocke les informations. Interface de communication: RS232C, RS485, protocole Modbus RTU
Communication	Interface Ethernet: interface Ethernet RJ-45 standard; Interface d'impression: RS232C directement connecté à la micro imprimante, 1200 de taux de bauds.
Fonction de l'enregistreur	Capacité d'enregistrement: 64/128/192/248 Mo (capacité FLASH en option); Intervalle d'enregistrement: 1 seconde à 240 secondes, divisé en 11 niveaux: 1/2/4/8/12/24/36/60/120/180/240 secondes en option; Temps d'enregistrement: la durée d'enregistrement est liée à la capacité de la mémoire FLASH, aux points d'entrée et à l'intervalle d'enregistrement.
Transfert de données	> Prend en charge les clés USB USB1.1, 2.0, Et transfert de données de lecteurs flash USB 1G à 32G.
Alimentation	Support 220VAC, 24VDC, 12VDC; Protection de mise hors tension: paramètres de protection mémoire intégrés et données historiques, sauvegardés après mise hors tension.
Fonction de protection	Protection d'horloge: horloge intégrée, peut fonctionner avec précision même après une panne de courant.
Environnement de travail	Température: 0 ~ 50 ℃; Humidité: 0 ~ 85% HR (sans condensation).

Diagramme de l'enregistreur de données GT80R

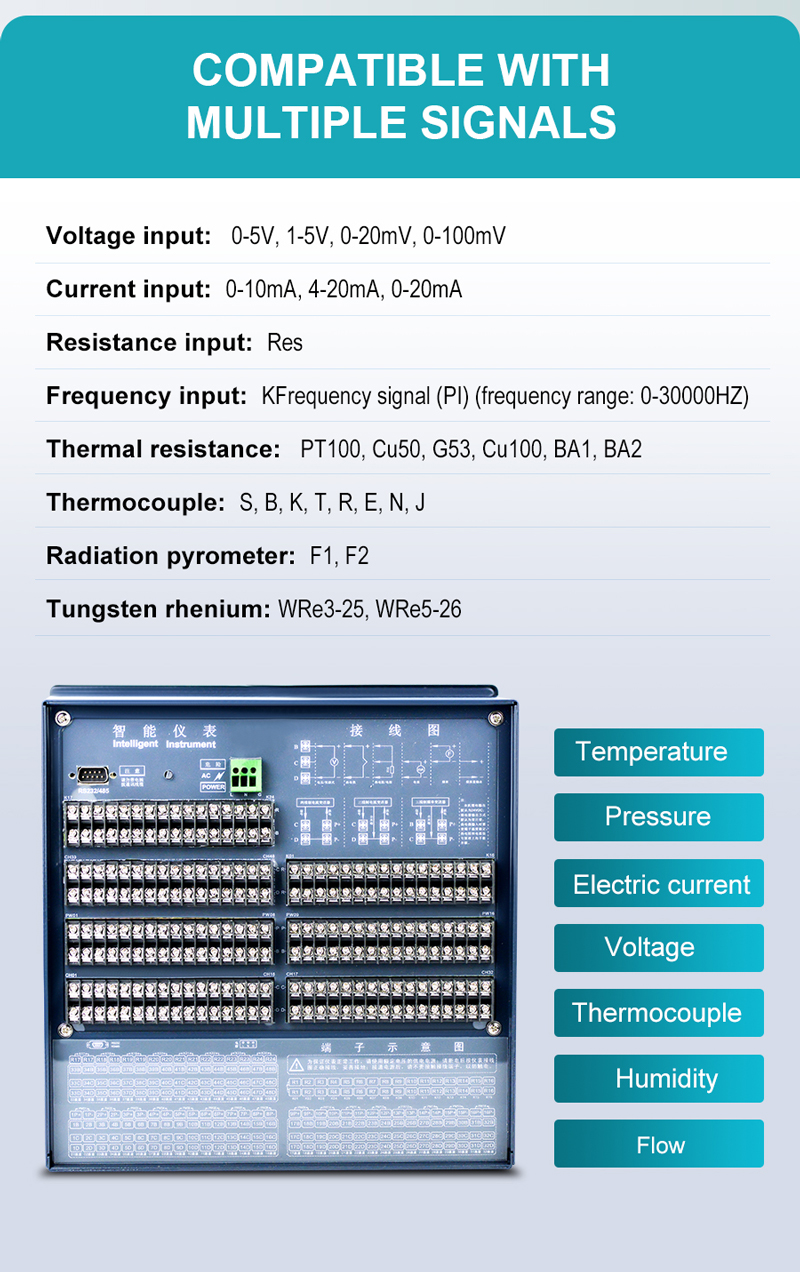

GT80R Data Logger for Instrumentation for Instrumentation Control Loop

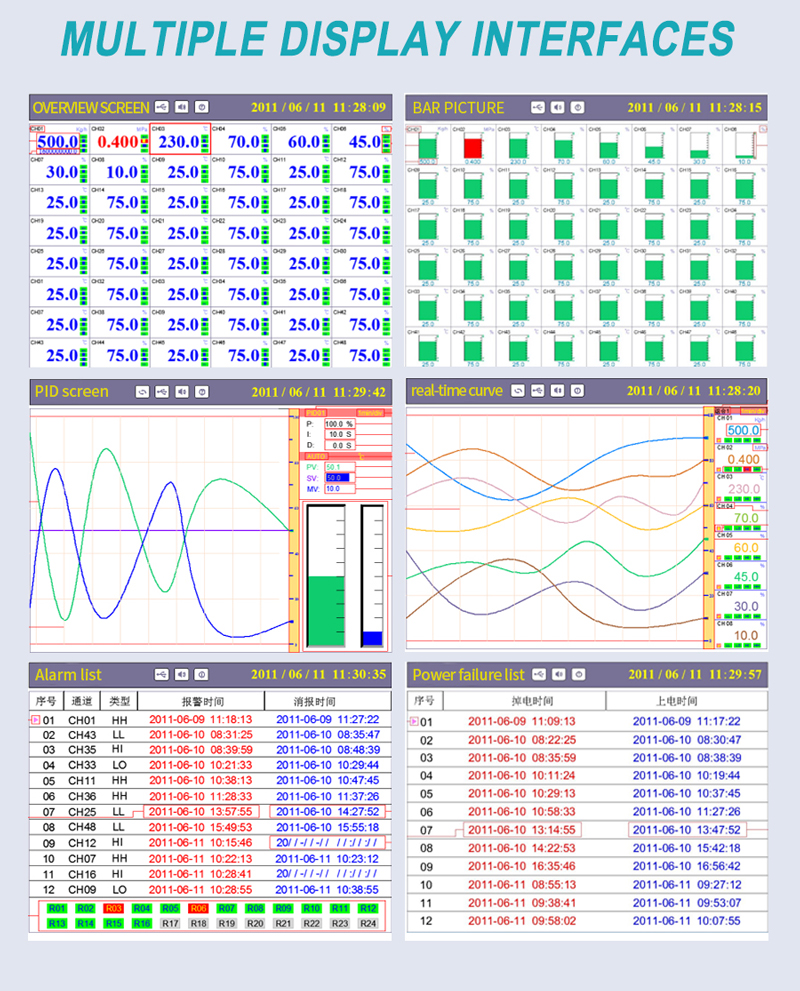

GT80R Data Logger for Instrumentation for Instrumentation Automation and Process Control
