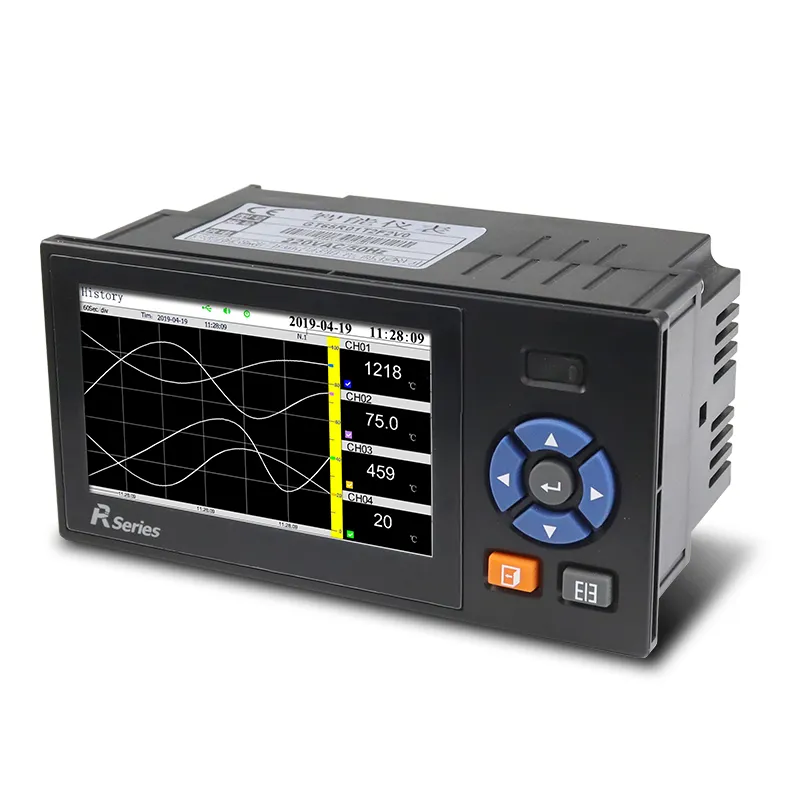

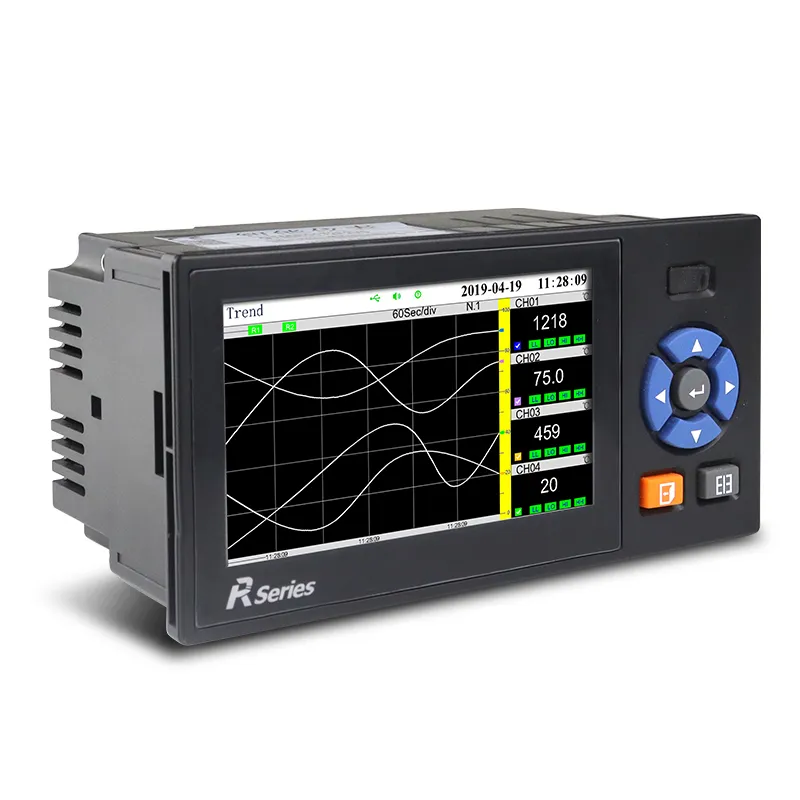

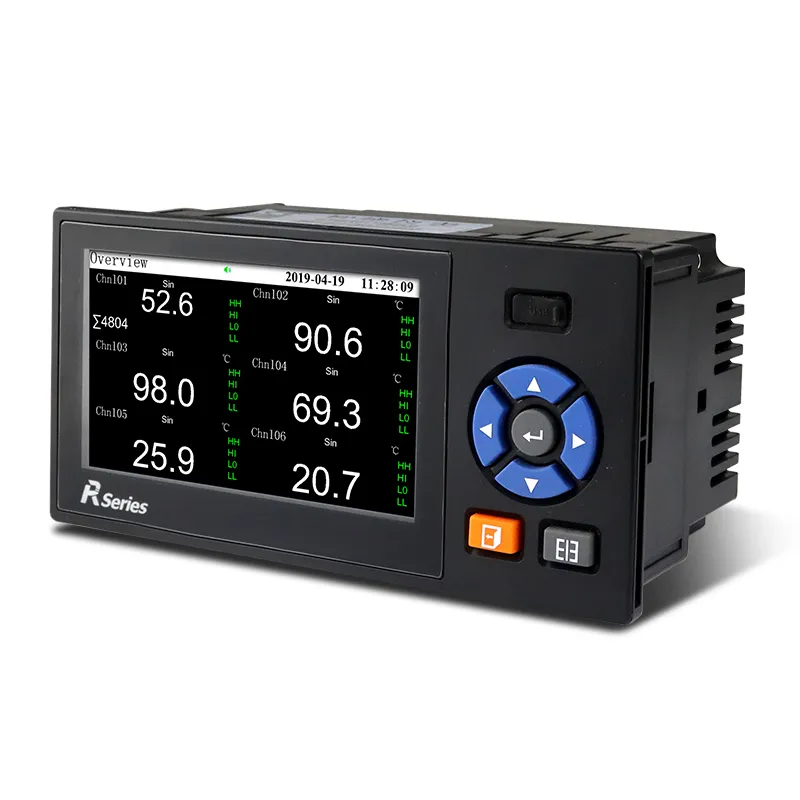

Enregistreur de données GT65R

Enregistreur de données sans papier compact GT65R avec écran TFT couleur de 4.3 pouces, max 6 canaux d'entrée universels, prend en charge la collecte de signaux multiples, stockage intégré, communication RS485/RS232, exportation de données USB et impression facultative pour la surveillance de la température et du débit.

Caractéristiques de l'enregistreur de données GT65R

Taille du panneau compact 160 × 80mm avec écran LCD TFT couleur véritable de 4.3 pouces, touches de navigation physiques intuitives pour un fonctionnement simple
jusqu'à 6 canaux analogiques isolés entièrement universels, compatibles avec TC, Pt100, 4-20mA, mV, signaux de tension et d'impulsion

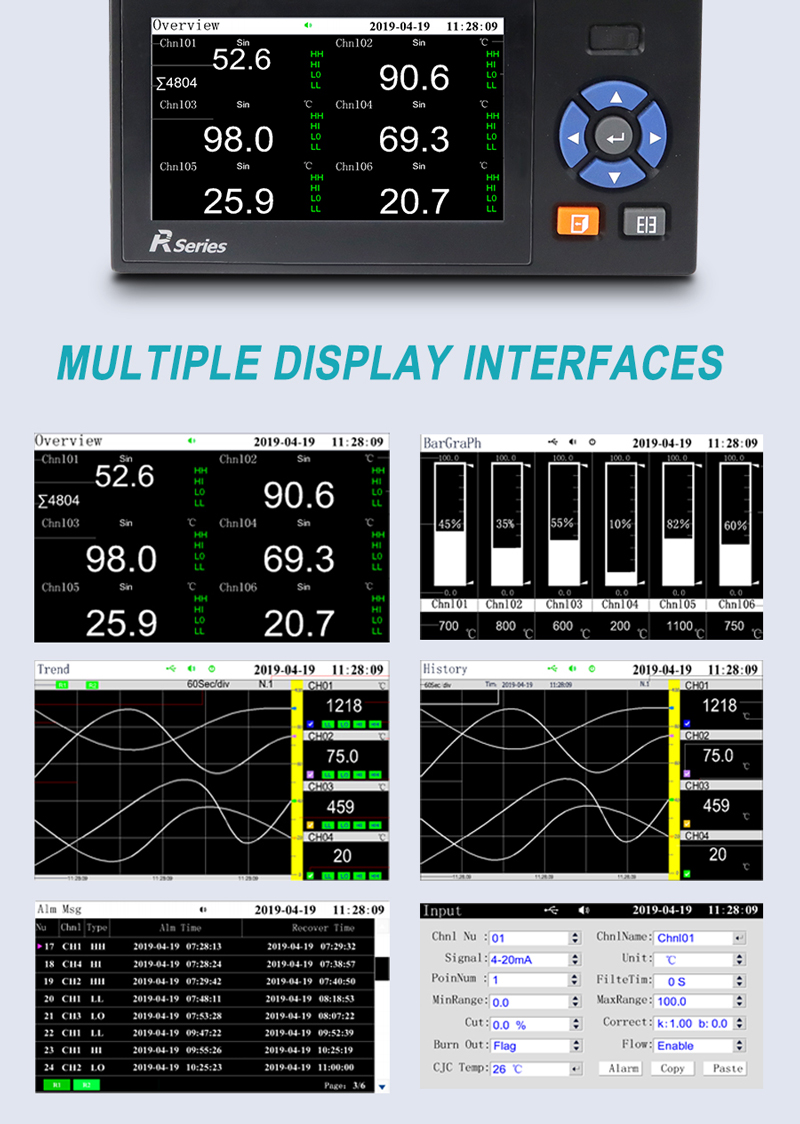

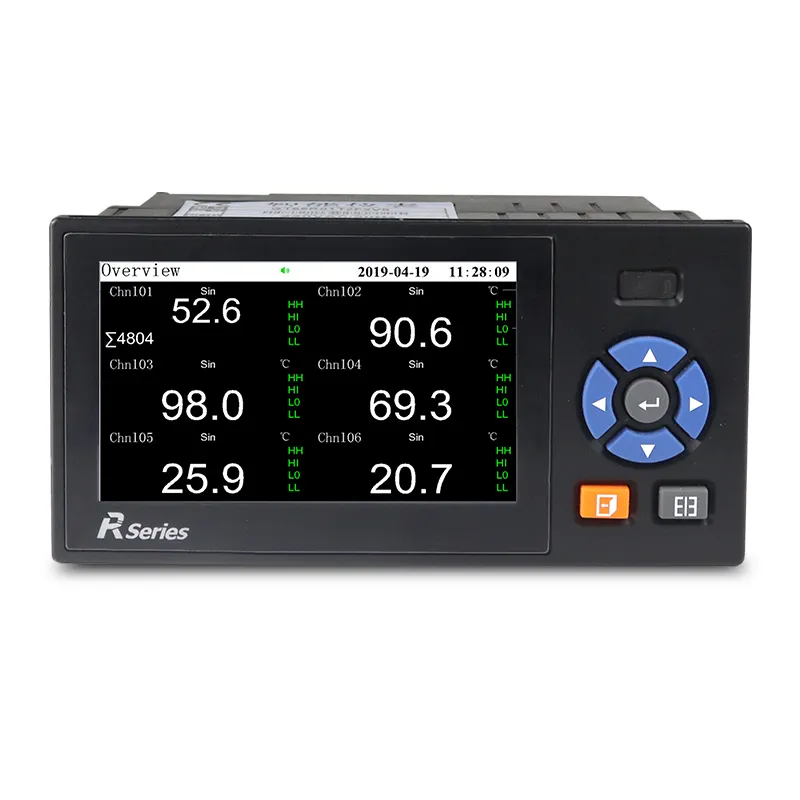

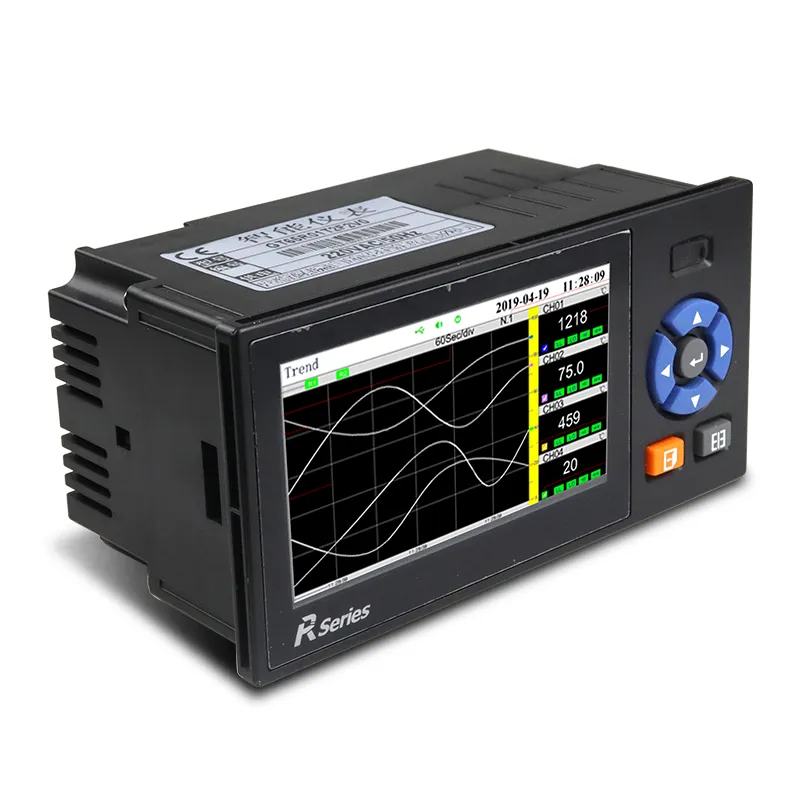

interfaces d'affichage multiples: vue d'ensemble numérique, graphique à barres, en temps réel et courbes de tendance historiques, Page de rapport de flux indépendant
Configuration de sortie riche: alarmes relais 2 × 3A, double retransmission analogique 4-20mA, alimentation intégrée de l'émetteur 24VDC
Double communication série: RS485 Modbus RTU RS232, prise en charge de la connexion au PC et de la micro-imprimante externe en option
Stockage local de masse, sauvegarde permanente des enregistrements, journaux d'alarme et enregistrements de mise hors tension avec protection des données de mise hors tension
sauvegarde hors ligne du disque flash USB, Exportation de données de débit et de température sous forme de fichiers pour l'analyse du logiciel PC
Module de calcul de débit professionnel, prenant en charge le gaz, la vapeur, compensation de la température et de la pression liquides et statistiques cumulatives
Système multilingue (chinois/anglais, système russe facultatif) pour les projets industriels d'outre-mer
Alimentation universelle AC/DC à large portée (220VAC / 12/24VDC), corps léger inférieur à 1kg, installation facile d'armoire
Autorité de mot de passe multi-niveaux (opérateur et admin), empêcher la modification non autorisée des paramètres d'étalonnage et d'écoulement
Imprimante thermique externe optionnelle pour réaliser l'impression automatique des données en temps réel et des courbes historiques

Spécification de l'enregistreur de données GT65R

4.3 pouces

Affichage

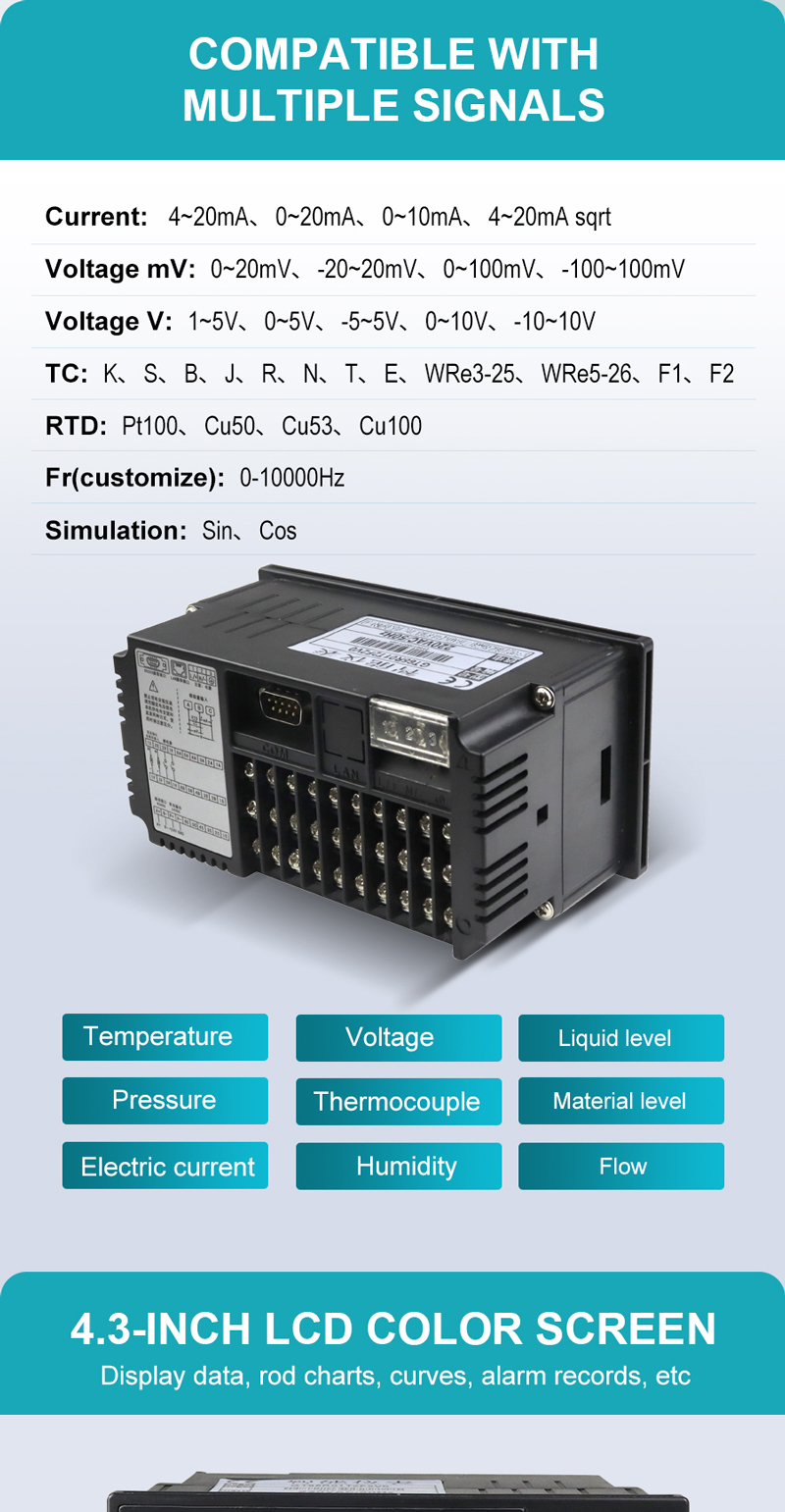

Canaux d'entrée	Max. Entrée analogique universelle à 6 canaux
Fonction d'entrée	Entrée de tension: 0-5V, 1-5V, 0-20mV, 0-100mV
	Entrée actuelle: 0-10mA, 4-20mA, 0-20mA
	Entrée de résistance: Res, résistance thermique: PT100/Cu50/G53/Cu100/BA1/BA2
	Thermocouple: S, B, K, T, R, E, N, J, Pyromètre à rayonnement: F1, F2
	Tungstène-rhénium: WRe3-25, WRe5-26. La personnalisation est requise pour les autres entrées de signal (telles que D1/P1, etc.)
Fonction de sortie	Sortie de distribution de puissance: distribution de puissance isolée à 1 canal pour l'émetteur + 24VDC, distribution de puissance <60mA
	Sortie de transmission: sortie de courant à 2 canaux 4-20mA, pour l'instrument d'affichage ou l'acquisition de DCS/PLC
	sortie d'alarme de relais: sortie d'alarme de relais à 2 canaux, configurable pour la limite supérieure supérieure, limite supérieure, limite inférieure, Alarmes de limite inférieure
Processeur	Adopte une haute performance ARM Cortex-M3 un noyau RISC 32 bits, pour l'acquisition du signal multicanal, l'enregistrement, l'affichage et l'alarme
Communication et impression	Interface de communication: RS232C et RS485 en option, prend en charge le protocole Modbus RTU
Communication et impression	Interface d'impression: RS232C se connecte directement à une micro-imprimante, 1200 de débit de bauds
Fonction d'enregistrement	Capacité d'enregistrement: 64/128/192/248 Mo (capacité FLASH sélectionnable)
	Intervalle d'enregistrement: 1 seconde à 240 secondes, 11 options au total: 1/2/4/8/12/24/36/60/120/180/240 secondes
	Temps d'enregistrement: lié à la capacité de mémoire FLASH, aux points d'entrée et à l'intervalle d'enregistrement, formule suivante: (L'unité de la valeur substituée doit être cohérente avec celle de la formule) Jours d'enregistrement = (capacité FLASH (MB) × 1024 × 1024 × intervalle d'enregistrement (Secondes))/(nombre de canaux × 16 × 24 × 3600)
Alimentation	220VAC; alimentation 12VDC, 24VDC
Environnement de travail	Température: 0 ~ 50 °C (éviter la lumière directe du soleil) Humidité relative: 0 ~ 85% R.H (sans condensation) Altitude:<2000m

Diagramme de l'enregistreur de données GT65R

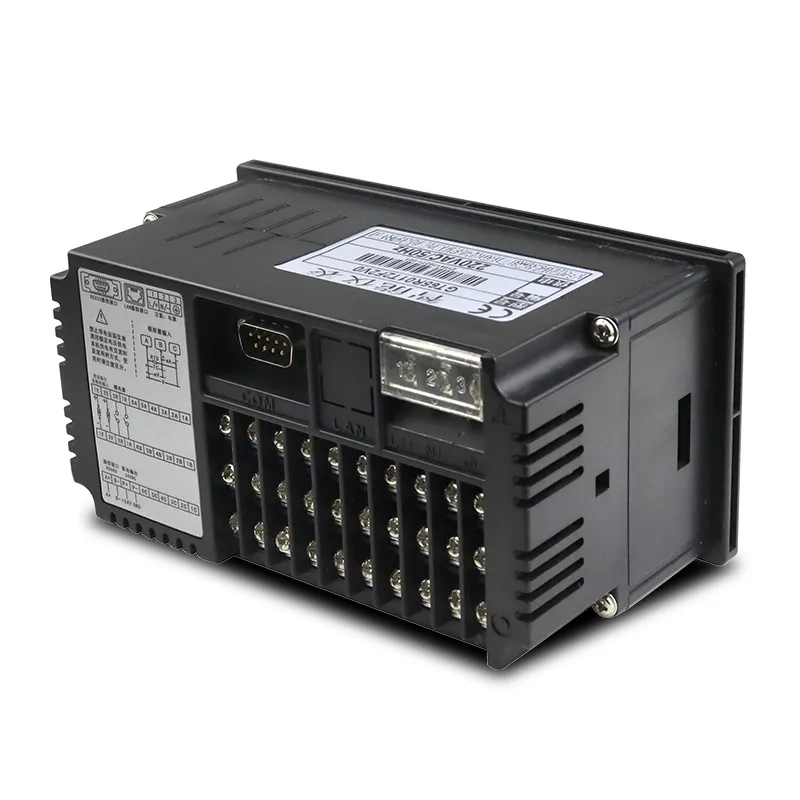

Gt65r Data Logger for Process and Instrumentation

Gt65r Data Logger for Instrumentation Process
