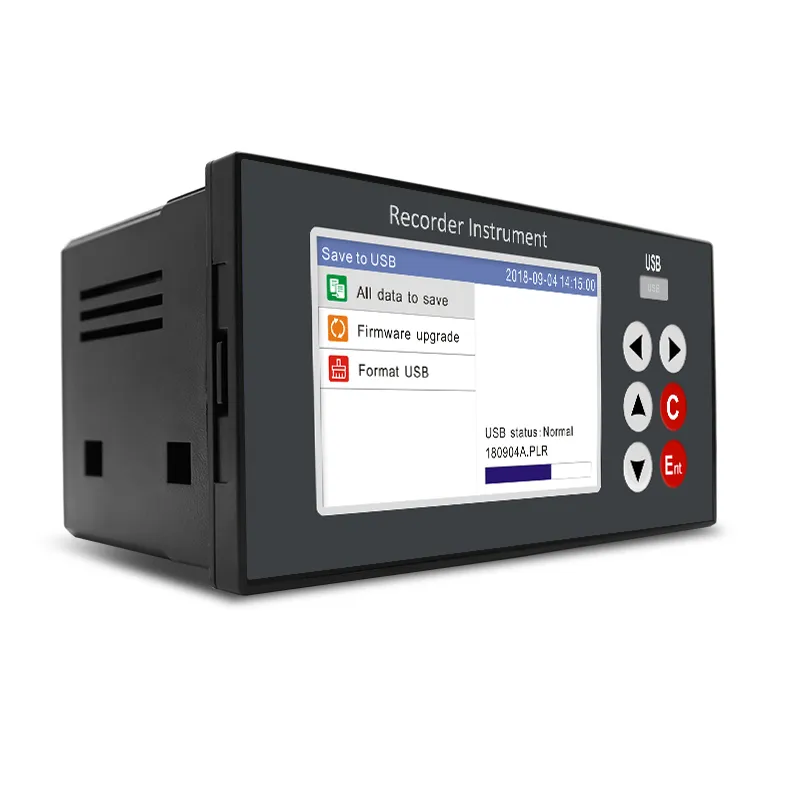

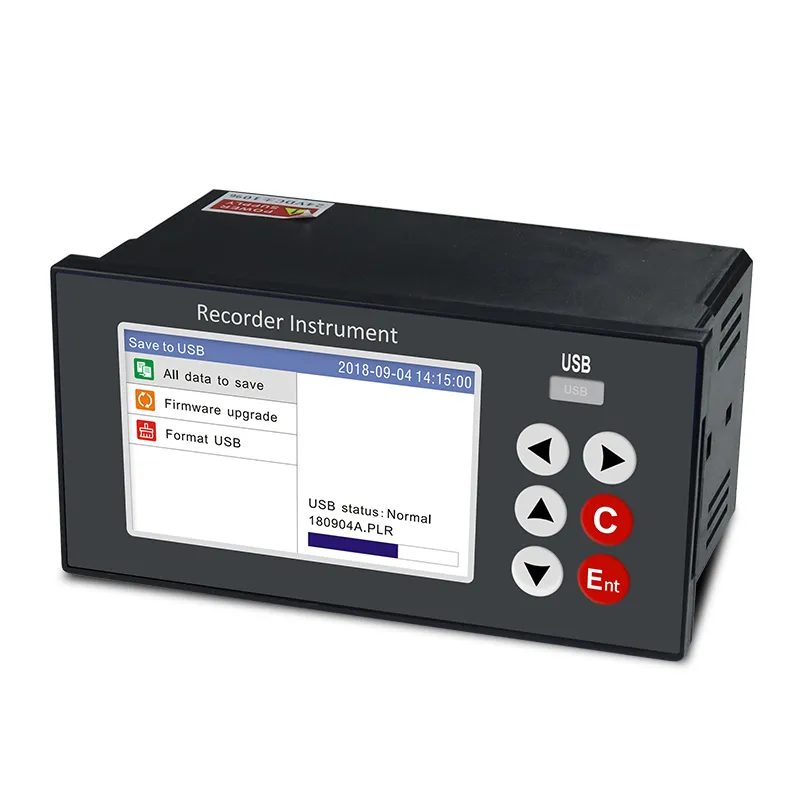

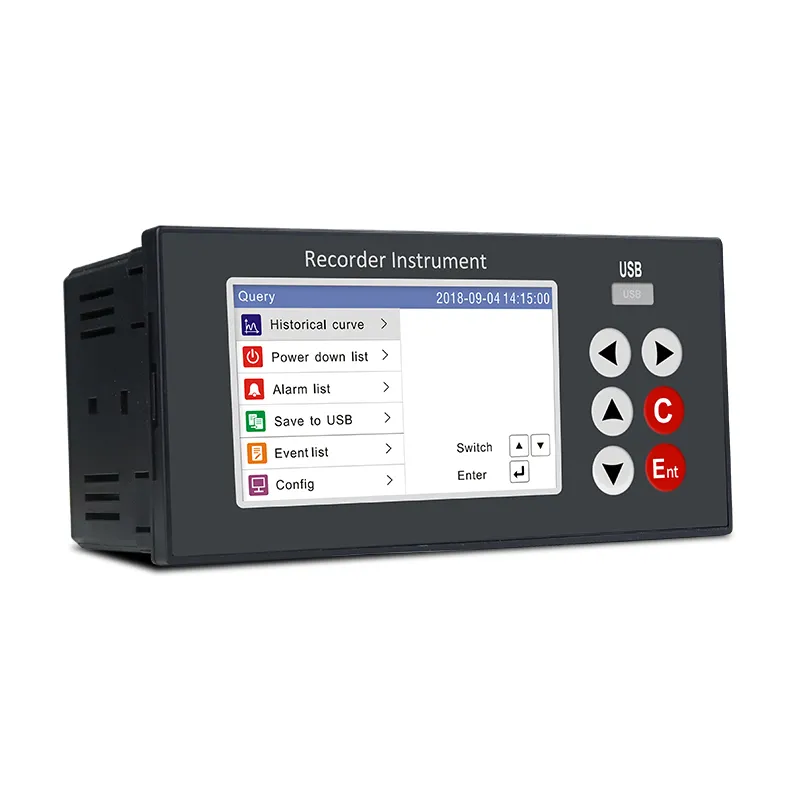

Enregistreur de données GT68R

L'enregistreur tout-en-un GT68PR équipe une imprimante thermique intégrée et 6 canaux universels isolés, prenant en charge les signaux TC/RTD/courant/tension. Il dispose d'un écran LCD couleur, d'une sauvegarde de données USB, d'alarmes relais et d'un Modbus RS485 pour l'enregistrement de processus industriels.

Caractéristiques de l'enregistreur de données GT68R

Six canaux analogiques universels entièrement isolés, compatibles avec TC, Pt100, 4-20mA, signaux de tension et de fréquence

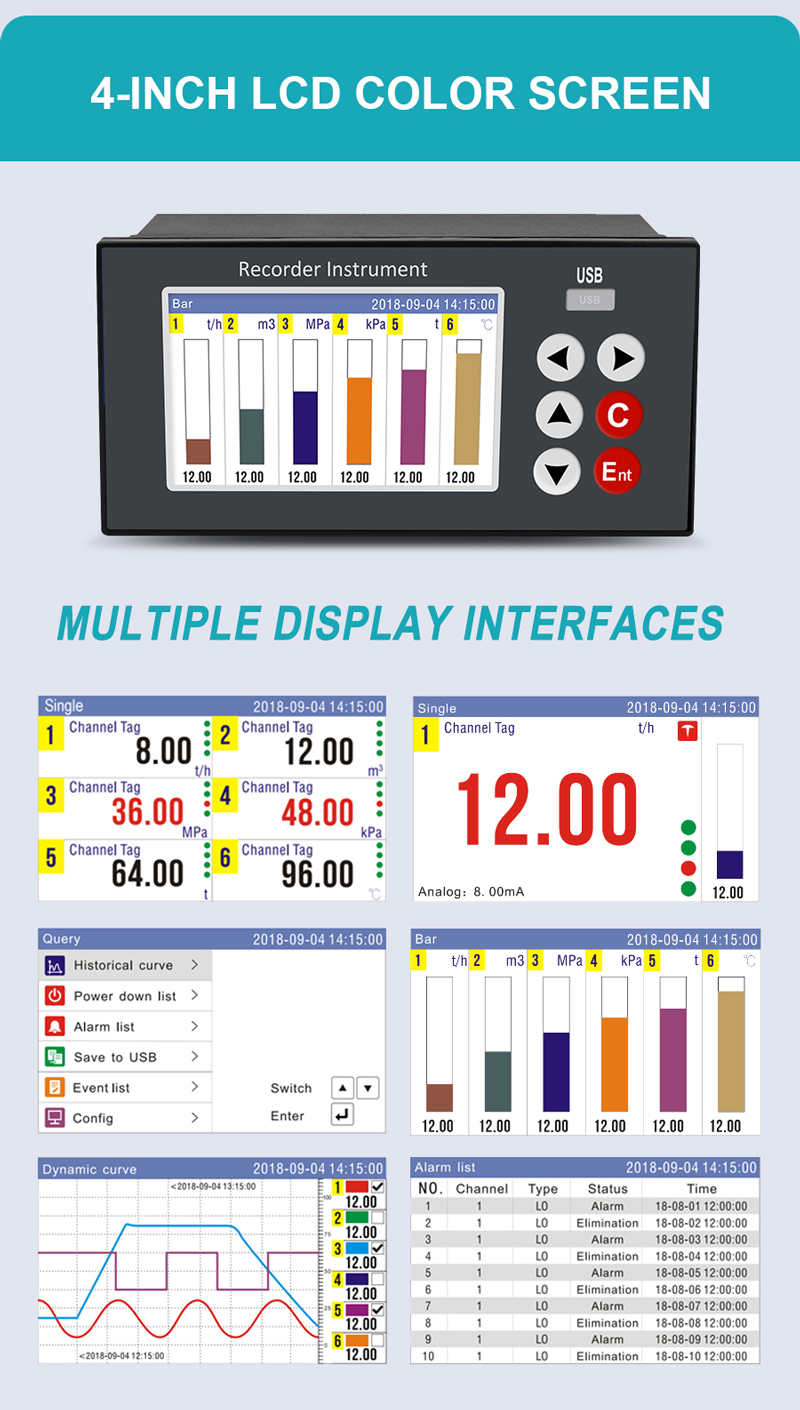

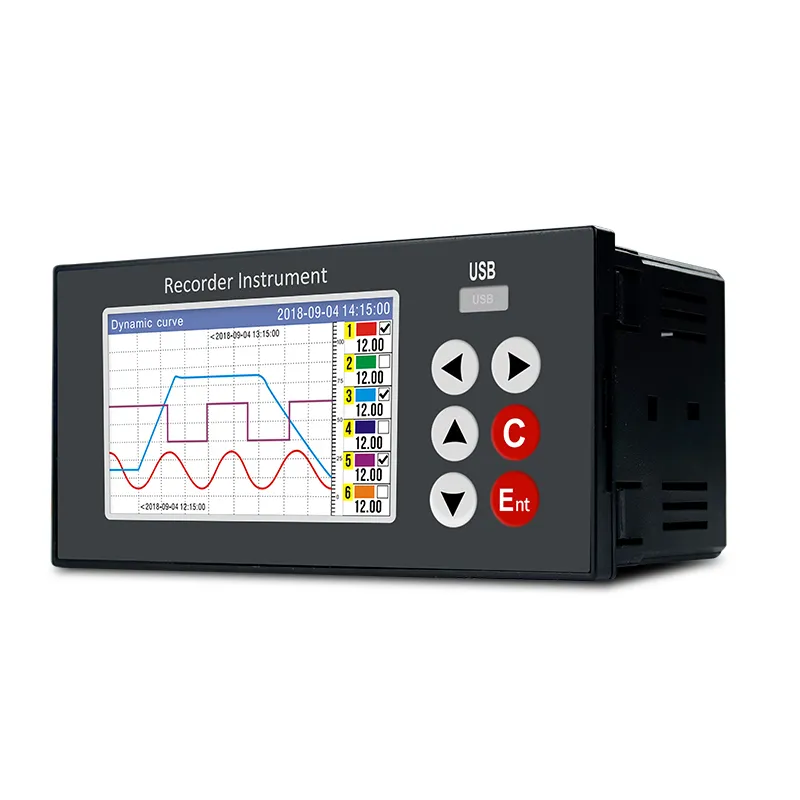

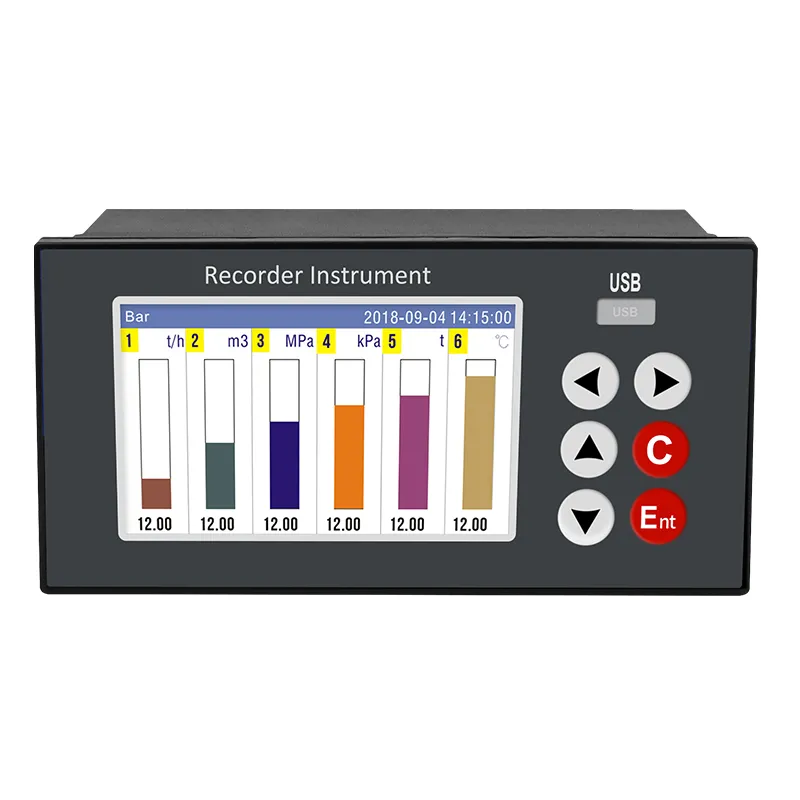

LCD couleur haute définition 4 pouces, prend en charge les modes d'affichage multiple: regroupement numérique, valeur unique, graphique à barres et courbe en temps réel
Module d'impression thermique intégré, Intervalle d'impression personnalisable pour produire les données de processus et les courbes sur le site
Stockage local massif 128 Mo, stocke jusqu'à 900,000 enregistrements plus 256 journaux d'alarme/mise hors tension/événements
Dual 4-20mA retransmission sorties et six contacts relais pour la limite supérieure/inférieure alarme de verrouillage
Dual 24VDC capteur d'alimentation pour alimenter directement les émetteurs de champ sans adaptateurs supplémentaires
Multiples ports de communication: RS485 Modbus, RJ45 Ethernet et USB pour l'exportation de données et mise à niveau du micrologiciel
sauvegarde hors ligne du disque USB, exporter les données enregistrées sous forme de fichiers lisibles pour le logiciel d'analyse PC
Filtrage numérique et correction linéaire K/B pour stabiliser les signaux de mesure de champ nerveux
découpe standard du panneau 152 × 76, double alimentation large AC/DC pour installation intégrée d'armoire

Spécification de l'enregistreur de données GT68R

Canal de mesure	6 canaux d'entrée de signal analogique
Précision de mesure	0.2% F.S
Période d'échantillonnage	1 seconde
Sortie de distribution de puissance	2 canaux, 24VDC ± 10%, 30mA par canal
Relais d'alarme	6 relais normalement ouverts, 250VAC 3A, 30VDC 3A (charge résistive)
Sortie de transmission	2 canaux de sortie de transmission 4-20mA, charge ≤ 750Ω
	Alimentation	AC220V ± 10% 50Hz / 24VDC ± 10%
Temps d'échauffement	30 minutes après la mise sous tension
Environnement de travail	température: -10 ~ 60 ℃, humidité: 0-85% HR (sans condensation)
Écran LCD	Affichage LCD couleur 4 pouces
Mémoire de données	16Mb, dossiers 900,000
Autres dossiers	256 enregistrements d'alarme, enregistrements de panne de courant 256, journaux d'opération 256
Intervalle d'enregistrement	1 seconde, 2 secondes, 5 secondes (par défaut), 10 secondes, 15 secondes, 30 secondes, 1 minute, 2 minutes, 5 minutes, 10 minutes, 30 minutes, 1 heure
RS485	1 canal, protocole standard Modbus RTU
USB	USB2.0

Diagramme de l'enregistreur de données GT68R

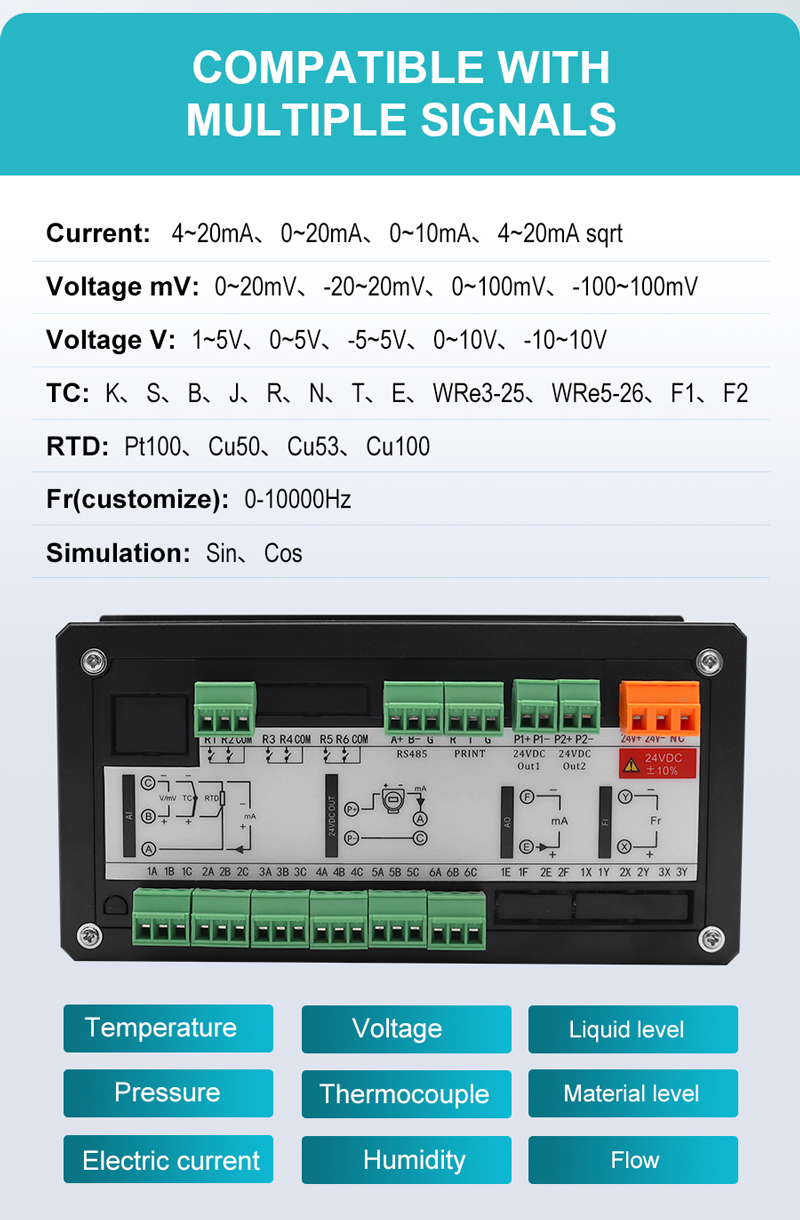

Gt68r Data Logger for Distillation Column Instrumentation
