Enregistreur de données GT72R

L'enregistreur sans papier à écran tactile GT72R dispose d'un écran tactile couleur de 7 pouces, jusqu'à 32 canaux de signal universels isolés, micro-imprimante en option, communication double Ethernet et RS485 et exportation de données historiques USB en un clic.

Caractéristiques de l'enregistreur de données GT72R

écran LCD tactile 800 × 480 de 7 pouces, système multilingue comprenant une interface russe pour une utilisation à l'étranger
Max 32 canaux d'entrée universels entièrement isolés, compatible avec TC, RTD, 4-20mA, signaux de tension et de fréquence

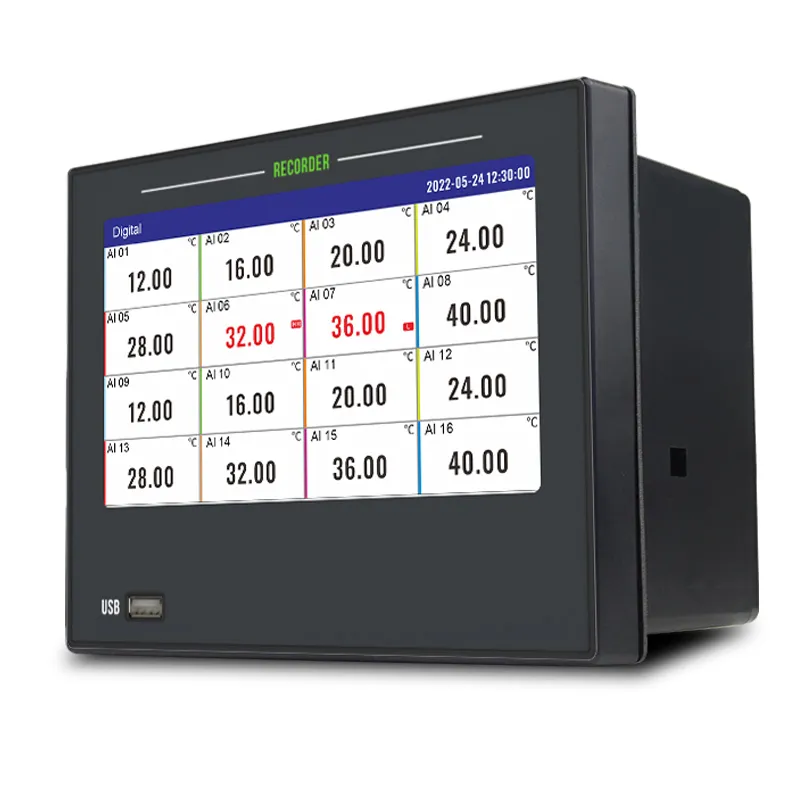

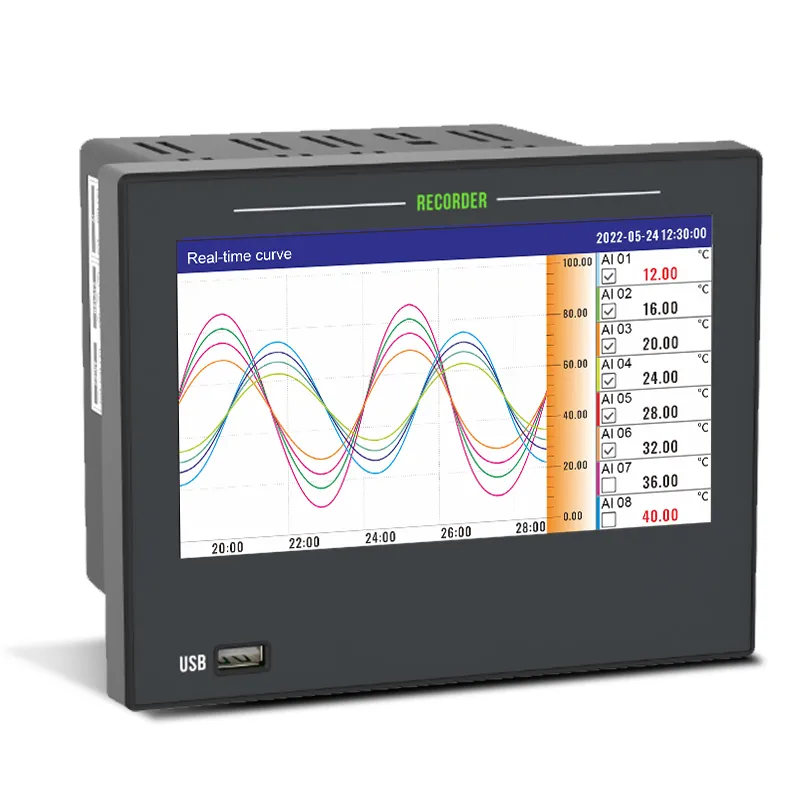

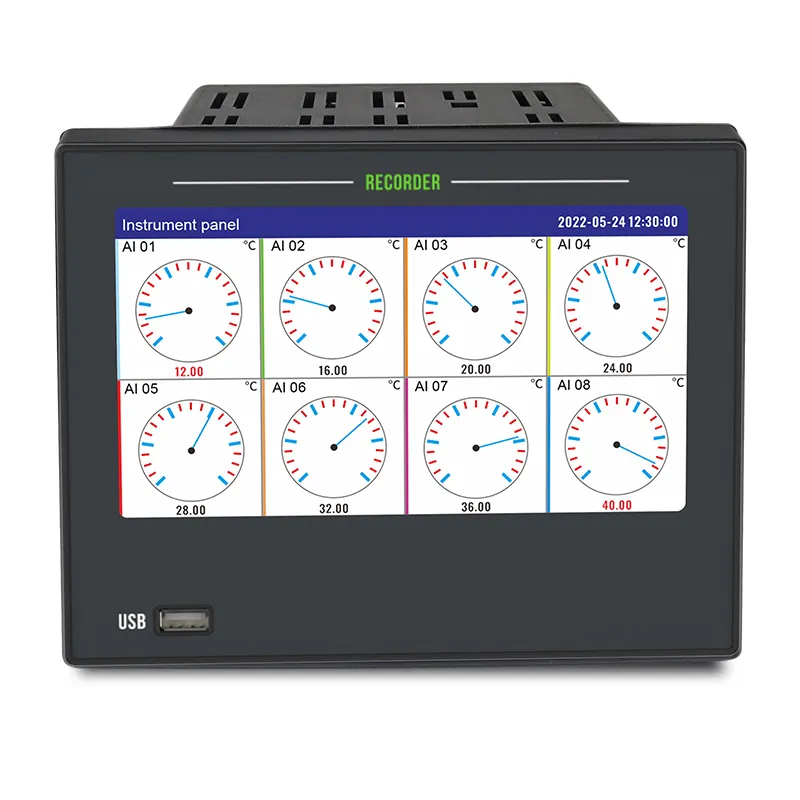

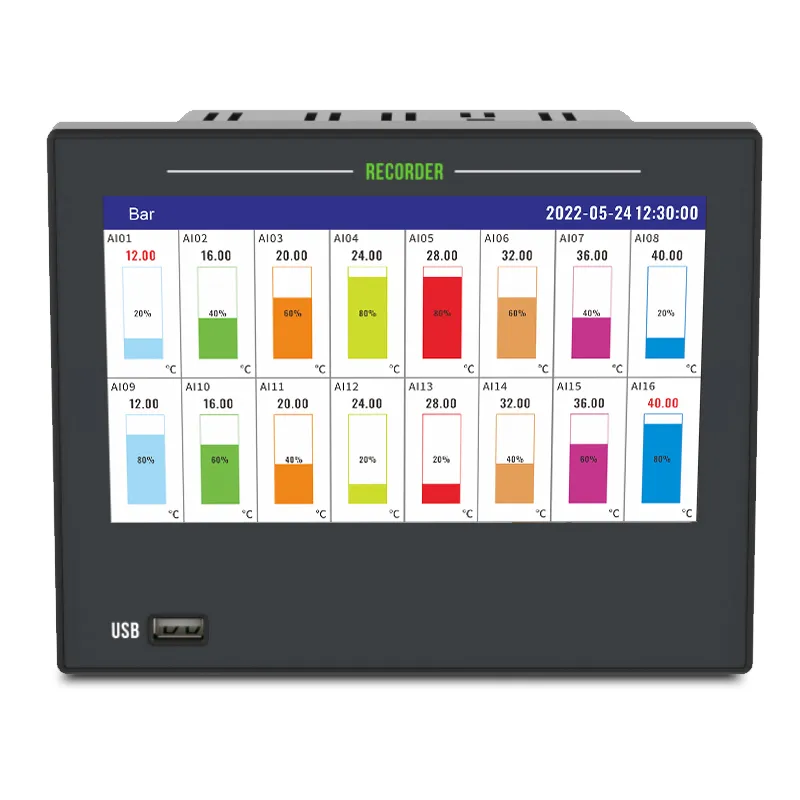

quatre modes d'affichage: table numérique, diagramme à barres, tableau de bord, courbes de tendance en temps réel et historique
micro-imprimante externe optionnelle, Prend en charge le chronométrage automatique et l'impression sélective manuelle des courbes/données
64 Mo grand stockage, enregistre 900,000 enregistrements 256 les journaux d'alarme/mise hors tension/fonctionnement
options de sortie riches: jusqu'à 16 alarmes relais, retransmission 4-20mA à 8 canaux, alimentation double capteur 24VDC
Triple communication: RS485 Modbus RTU, RJ45 Modbus TCP, exportation hors ligne de données de disque flash USB
Traitement complet du signal: filtrage d'inertie, Correction linéaire K/B, fonction d'accumulation de débit
découpe standard de panneau de 138 × 138mm, double alimentation AC/DC large pour armoires industrielles
Logiciel PC indépendant de gestion de données pour analyser les courbes et enregistrements historiques exportés

Spécification de l'enregistreur de données GT72R

Taille de l'enregistreur	Panneau 187147mm, profondeur 145mm, trou de montage 138138mm
écran d'affichage	écran tactile couleur LCD de 7 pouces, 800 * Résolution 480
Canal de mesure *	Max. Entrée analogique universelle à 24 canaux, extensible à 32 canaux (le signal de fréquence doit être personnalisé)
Précision de mesure	0.2% F.S.
Période d'échantillonnage	1 seconde
Relais d'alarme *	relais normalement ouvert à 16 canaux, 250VAC 3A, 30VDC 3A (charge résistive)
Sortie de transmission *	Max. Sortie de transmission 4-20mA à 8 canaux, charge ≤ 750Ω, 0.2% de précision
Distribution de puissance 24VDC	distribution de puissance 24VDC 2 canaux 24VDC ± 10%, courant de sortie total ≤ 120mA
RS485 Communication	Interface de communication 1-canal RS485, protocole standard Modbus RTU
Communication Ethernet *	Interface de communication Ethernet à 1 canal, protocole standard Modbus TCP (≤ 3 connexions)
Acquisition RS485 *	Interface d'acquisition 1-canal RS485, protocole standard Modbus RTU
Interface USB	USB2.0, Prend en charge le lecteur flash USB de grande capacité 32G
Interface micro imprimante *	interface de micro imprimante TLL
Alimentation	AC 100-240VAC 50Hz/DC 24VDC ± 10% (protection de connexion inverse), puissance ≤ 20W
Temps d'échauffement	30 minutes après la mise sous tension
Environnement de travail	Température: -10 ~ 60 °C, humidité: 0 ~ 85% HR (sans condensation)
EMC Anti-interférence	Groupe d'alimentation 2000V, 1000 d'impulsion de groupe de signal V
ESD antistatique	4000 de décharge de contact V, 8000 d'évacuation d'air V
Tension de support	Alimentation AC220V: 1500V entre le terminal et la terre; Alimentation DC24V: 500V entre le terminal et la terre; 1000V entre bornes isolées
Résistance d'isolation	Alimentation AC220V: tension d'essai CC 500V, 20MΩ; alimentation DC24V: tension d'essai CC 100V, 5MΩ
Intervalle d'enregistrement	1 seconde, 2 secondes, 5 secondes, 10 secondes, 15 secondes, 30 secondes, 1 minute, 2 minutes, 5 minutes, 10 minutes, 30 minutes, 1 heure
Mémoire de données	64 Mo de mémoire, 900,000 (900k) enregistrements
Durée de l'enregistrement	32 canaux, 1 seconde d'intervalle d'enregistrement, 10 jours d'enregistrement, stockage dynamique d'écrasement cyclique

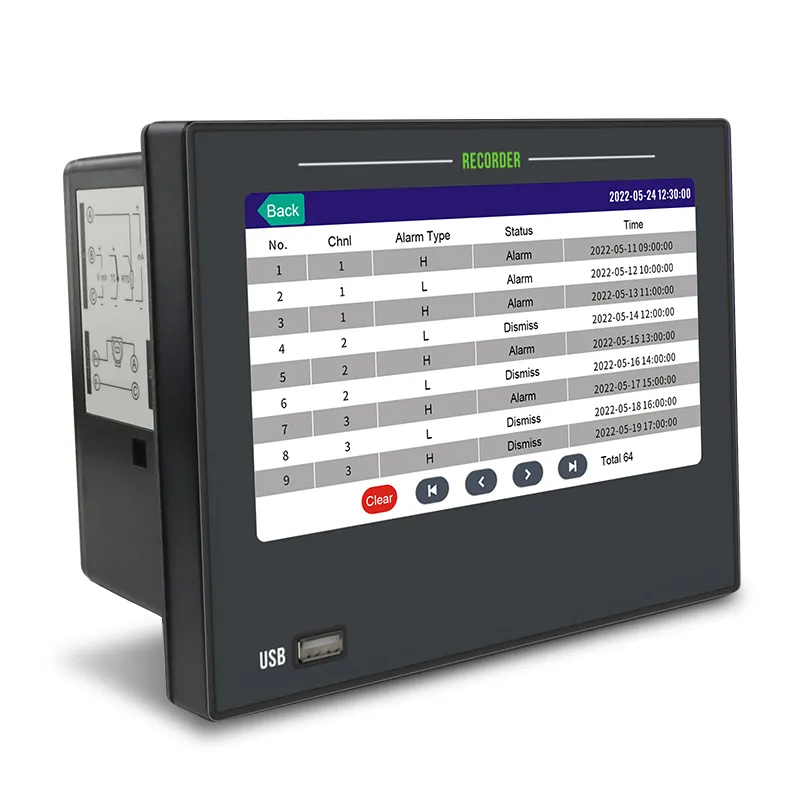

Autres enregistrements	Liste d'alarme, enregistrements de panne de courant, journaux de fonctionnement 256 entrées chacun, Stockage cyclique d'écrasement
Méthode d'installation	Montage sur panneau, intérieur, panneau Niveau de protection IP65
Poids de l'enregistreur	1100g

Diagramme de l'enregistreur de données GT72R

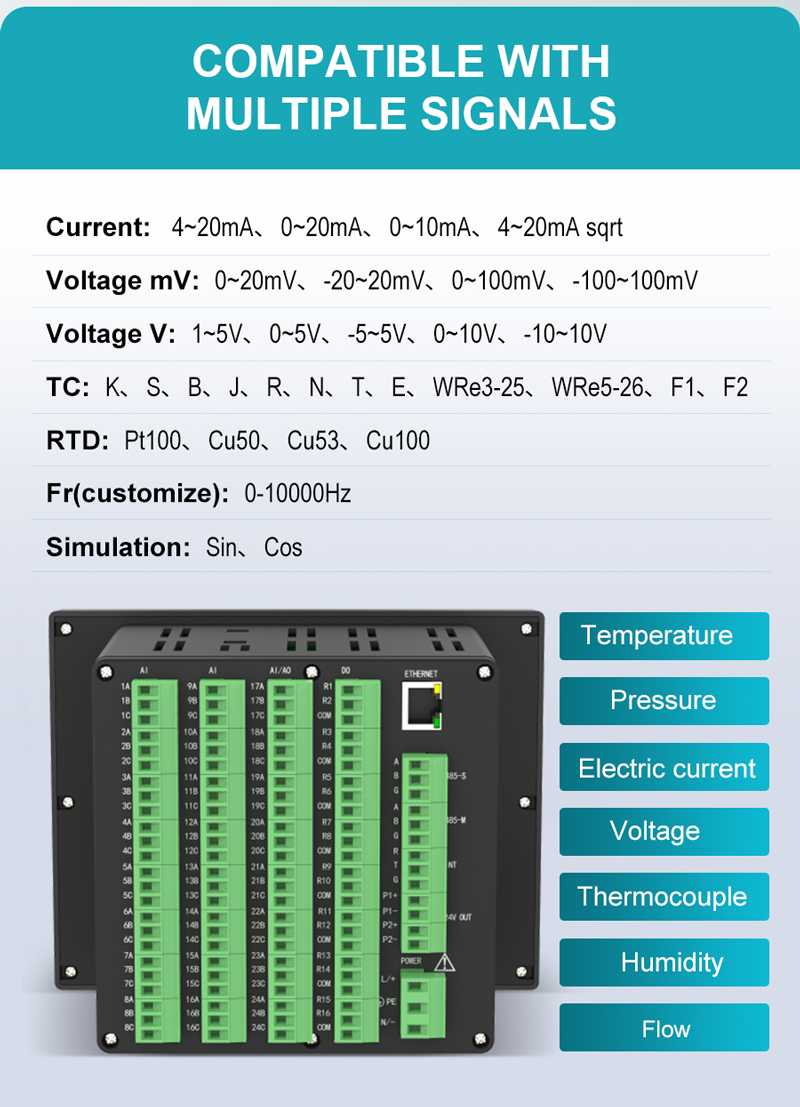

GT72R Data Logger for Process Instrumentation Dynamics and Control

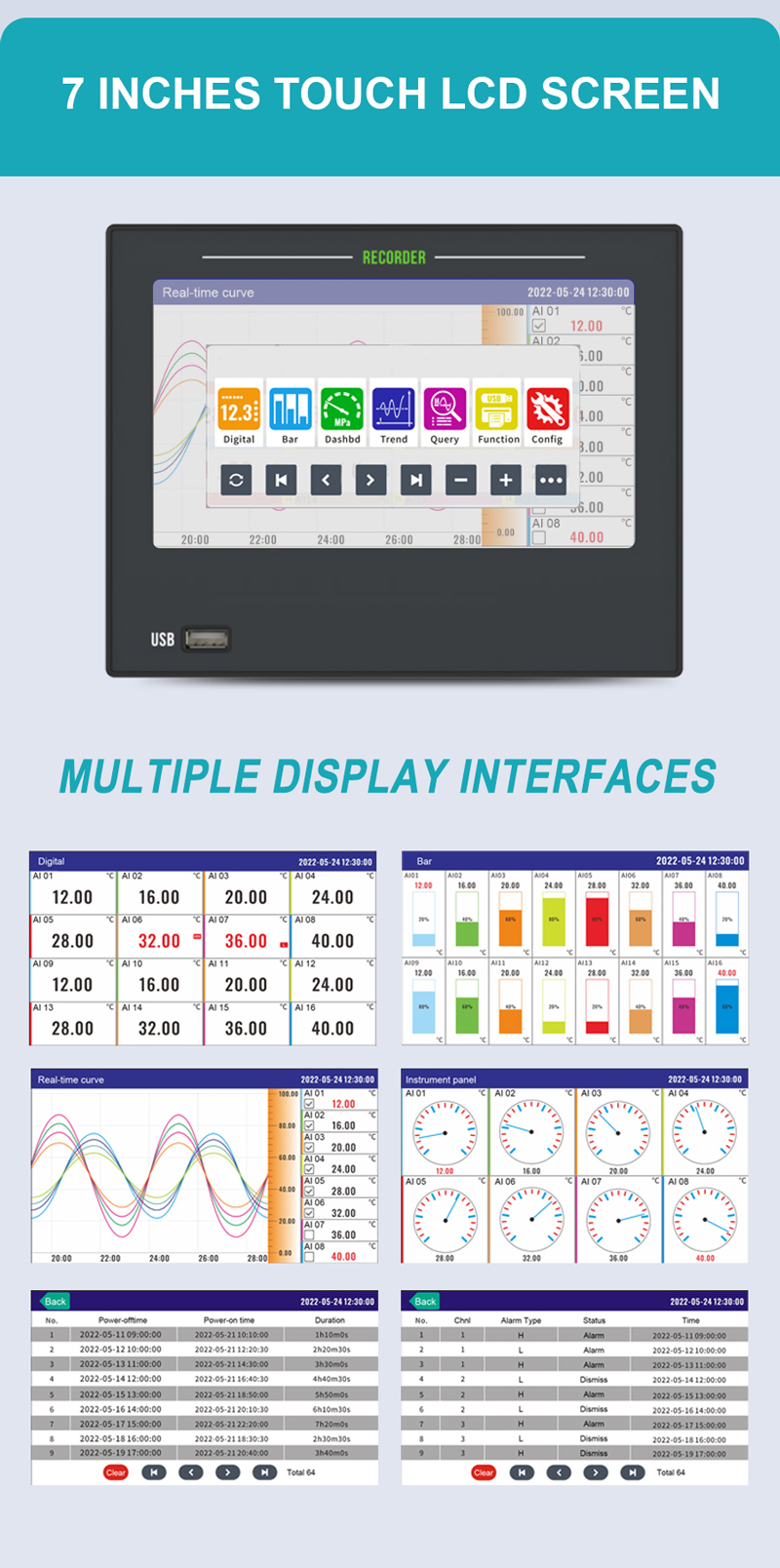

GT72R Data Logger for Process Instrumentation and Engineers
