Enregistreur de données GT71R

L'enregistreur sans papier à écran large ultra-fin GT71R équipe un écran LCD couleur 7 pouces, maximum 16 canaux isolés universels, contrôle tactile, impression et PID en option, double communication RS232/485, prend en charge la sauvegarde des données USB hors ligne pour la surveillance industrielle.

Caractéristiques de l'enregistreur de données GT71R

Conception d'armoire ultra-mince avec écran LCD couleur véritable de 7 pouces, opération tactile en option, touches de fonction physique standard pour un fonctionnement facile
Max 16 entrées analogiques universelles entièrement isolées, compatibles avec TC, Pt100, 4-20mA, signaux d'impulsions de tension et de fréquence
Fonctions facultatives riches: impression de micro-synchronisation, contrôle en boucle fermée PID, communication Ethernet, Alimentation CC externe
configurations de sortie multiples: jusqu'à 6 contacts d'alarme relais, retransmission 4 canaux 4-20mA, double capteur d'alimentation 24VDC
double communication série (RS232 RS485), prend en charge Modbus RTU, compatible avec PC et micro-imprimante simultanément
Stockage flash de grande capacité, protection complète de mise hors tension pour les paramètres et les enregistrements historiques, Horloge avec faible dérive
Prend en charge l'exportation de données de disque USB hors ligne et la mise à niveau du micrologiciel, compatible avec le disque en U industriel 1G ~ 32G
Calcul de débit professionnel intégré, compensation de température et de pression pour la vapeur, accumulation de gaz naturel et de liquide

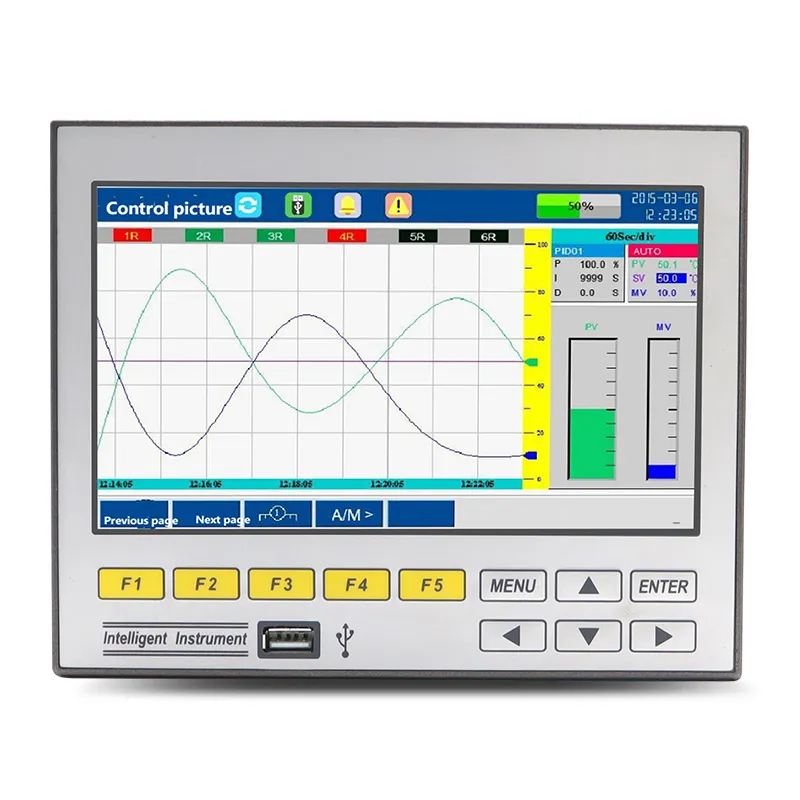

modes d'affichage multiples: tableau numérique, graphique à barres, courbe en temps réel et historique, écran de contrôle PID indépendant
Découpe de panneau standard 138 × 138mm, double alimentation AC/DC large, stable pour les environnements industriels difficiles
Gestion de l'autorité de mot de passe à plusieurs niveaux, séparer les autorisations de l'opérateur et de l'administrateur pour empêcher la falsification des paramètres

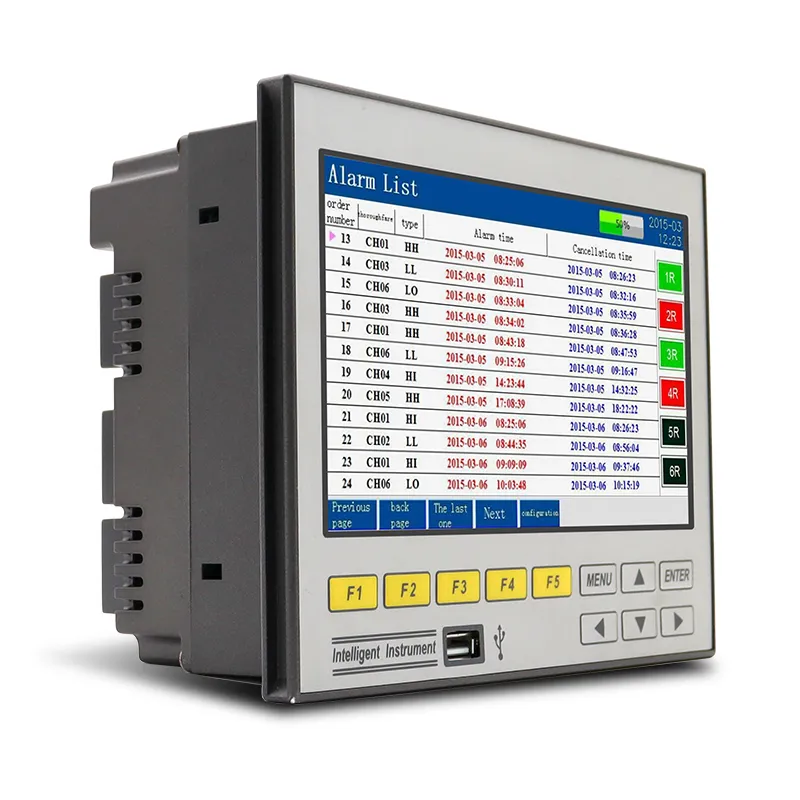

Stockage complet du journal: enregistrements d'alarme, les journaux de mise hors tension et les enregistrements de fonctionnement peuvent être interrogés et imprimés

Spécification de l'enregistreur de données GT71R

7 pouces (800*480 points)
Affichage en temps réel: ± 0.2% F.S.;
Précision de rappel: ± 0.2% F.S.

Affichage
Processeur	BRAS haute performance Cortex-M3 32-bit RISC core, réalise l'acquisition du signal multicanal, enregistrement, affichage et alarme multicanal
Module de stockage	La puce mémoire parallèle NAND FLASH de grande capacité stocke des données historiques, la puce de mémoire FRAM série est utilisée pour stocker des informations clés telles que les paramètres de configuration système

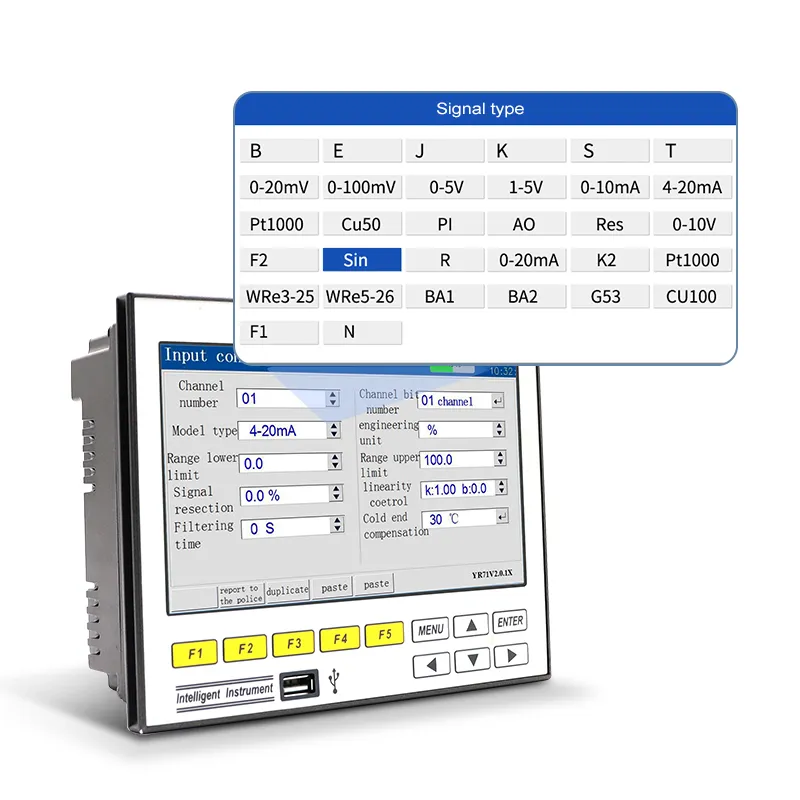

Fonction d'entrée	Spécification d'entrée: entrée universelle entièrement isolée, Max. Entrée analogique 16 canaux
	Tension d'entrée: 0-5V, 1-5V, 0-20mV, 0-100mV
	Entrée actuelle: 0-10mA, 4-20mA, 0-20mA
	Entrée de résistance: res (0 ~ 400Ω)
	Résistance thermique: PT100, Cu50, G53, Cu100, BA1, BA2 (équilibre de résistance à 3 fils requis, résistance au plomb <10Ω)
	Thermocouple: S, B, K, T, R, E, N, J
	Pyromètre à rayonnement: F1, F2
	Tungstène-rhénium: WRe3-25, WRe5-26; D'autres entrées de signal sont disponibles sur demande (e.g. D1/P1)
Fonction de sortie	Sortie de distribution: Prend en charge 3 groupes de distribution isolée d'émetteur + 24VDC, chaque distribution de groupe ≤ 60mA, prend en charge la distribution 12VDC, 5VDC
	Sortie de transmission: Prend en charge la sortie de transmission standard 4 canaux 4-20mA
	pratique pour l'acquisition par des instruments d'affichage ou DCS/PLC, réalise une transmission de signal longue distance
	sortie d'alarme de relais: Max. Alarme relais à 6 canaux, capacité de contact 1A @ 250VAC/1A @ 30VDC
	configurable pour la limite supérieure supérieure, limite supérieure, limite inférieure, alarmes de limite inférieure
	Communication et impression	Interface de communication: RS232C et RS485 facultatifs, prend en charge le protocole Modbus RTU
	Communication et impression	Interface d'impression: RS232C se connecte directement à une micro imprimante, débit en bauds 1200
Fonction d'enregistrement	Capacité d'enregistrement: 64/128/192/248 Mo (capacité FLASH facultative)
	Intervalle d'enregistrement: 1 seconde à 240 secondes, 11 options au total: 1/2/4/8/12/24/36/60/120/180/240 secondes facultatives
	Durée d'enregistrement: la durée d'enregistrement est liée à la capacité de la mémoire FLASH, au nombre de points d'entrée et à l'intervalle d'enregistrement, Formule comme suit: (Les unités de valeurs substituées doivent être cohérentes avec celles de la formule) Jours d'enregistrement = (Capacité FLASH (MB) × 1024 × 1024 × intervalle d'enregistrement (secondes))/(nombre de canaux × 16 × 24 × 3600)
Transfert de données	Sauvegarde et transfert de données: Prend en charge les clés USB USB1.1, 2.0, Prend en charge les clés USB 1G à 32G pour le transfert de données
Alimentation	100 ~ 240VAC (tension nominale 220VAC), 50/60HZ alimentation CA, prend en charge l'alimentation 24VDC
Fonction de protection	Protection contre la mise hors tension: la mémoire intégrée protège les paramètres et les données historiques, sauvegardés en permanence après mise hors tension
Fonction de protection	Protection d'horloge: horloge matérielle intégrée, fonctionne avec précision même après la mise hors tension
Environnement de travail	Température: 0 ~ 50 ℃ (éviter la lumière directe du soleil) Humidité relative: 0 ~ 85% R.H (sans condensation) Altitude:<2000m
Environnement de transport et de stockage	Température: -20 ~ 60 ℃ (éviter la lumière directe du soleil); Humidité: 5 ~ 95% R.H (sans condensation)
Poids net de l'instrument	≤ 1.5kg

Diagramme de l'enregistreur de données GT71R

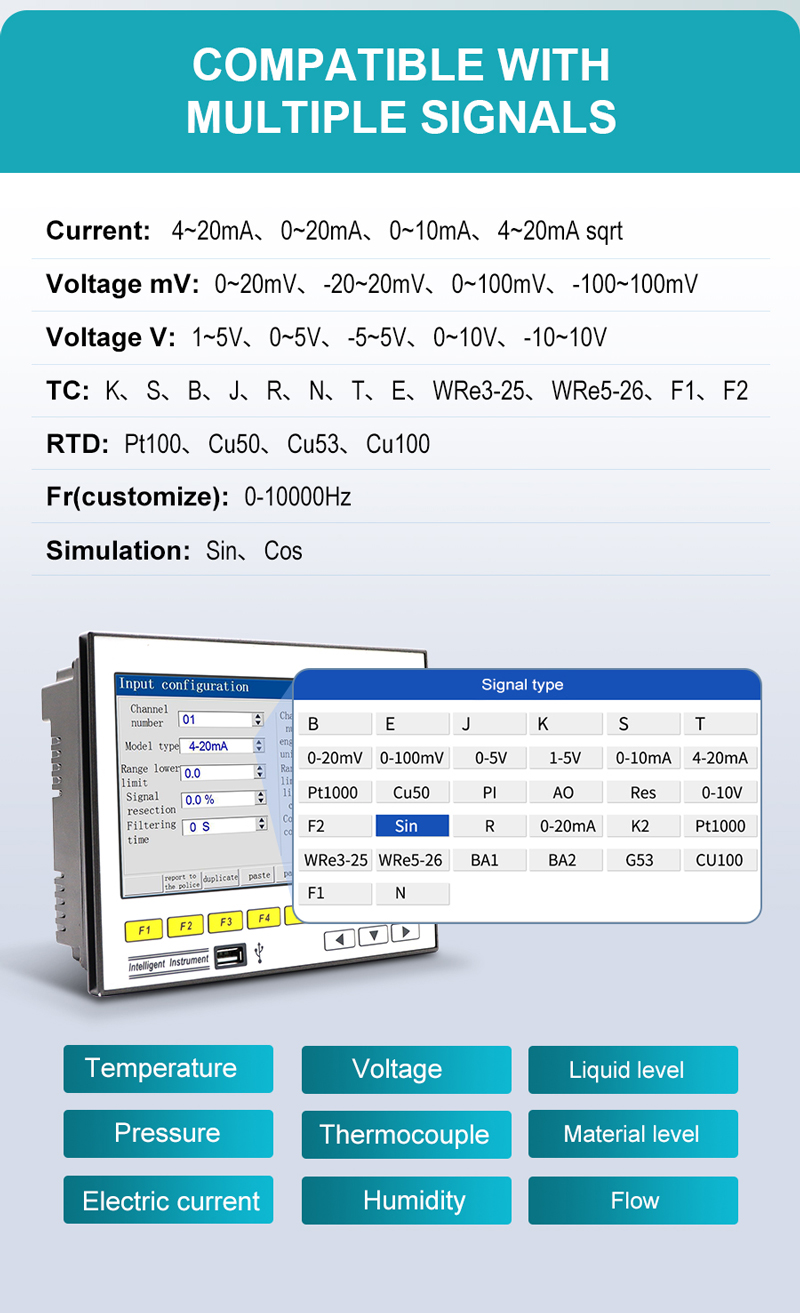

GT71R Data Logger for Process of Instrumentation

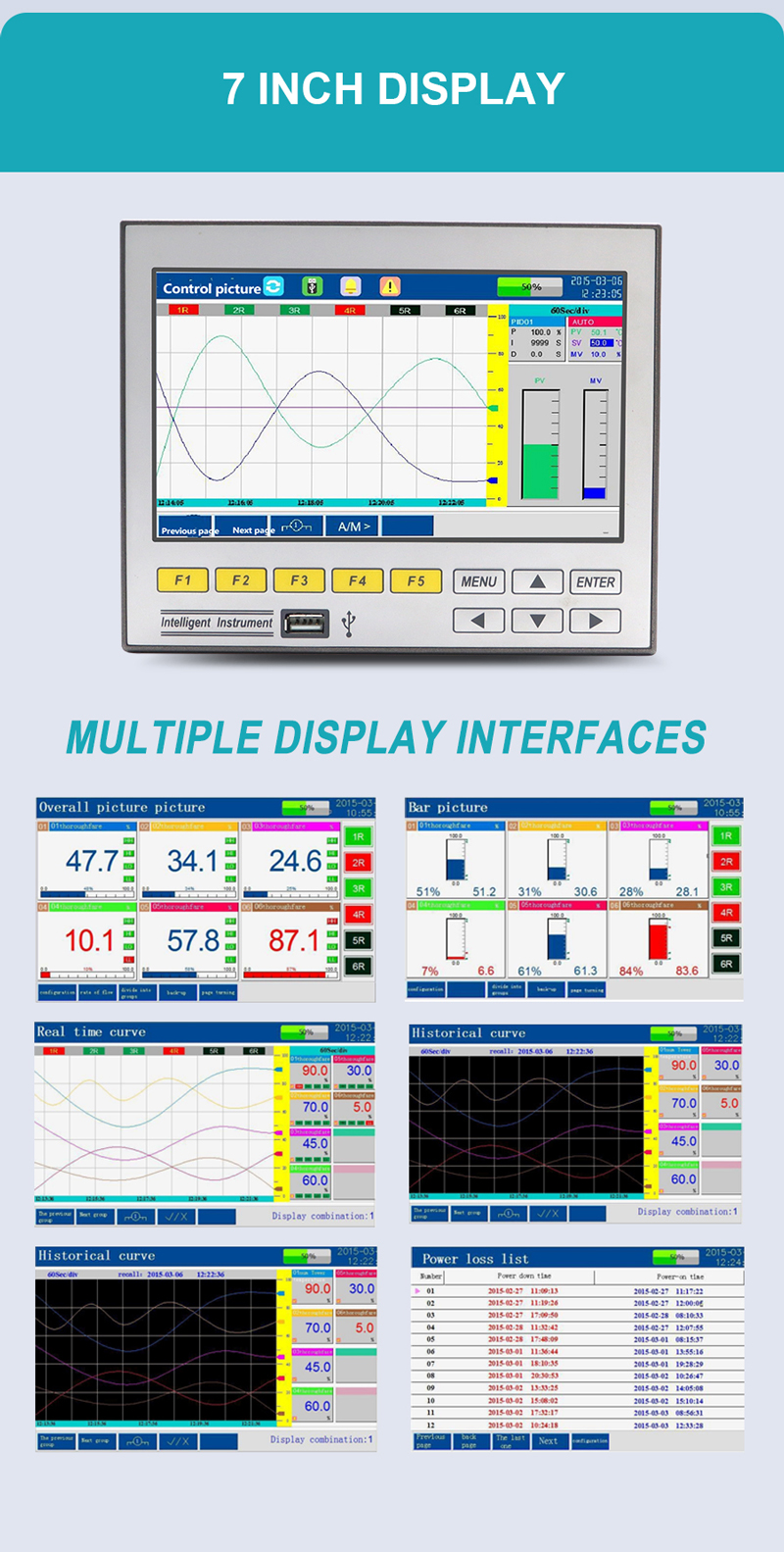

GT71R Data Logger for Process Instruments Controls
