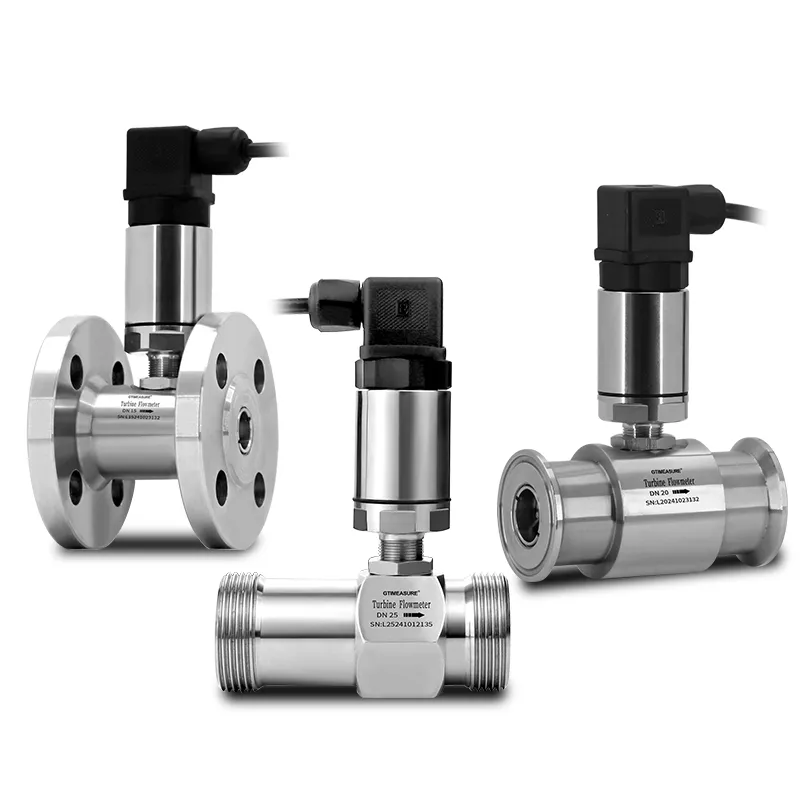

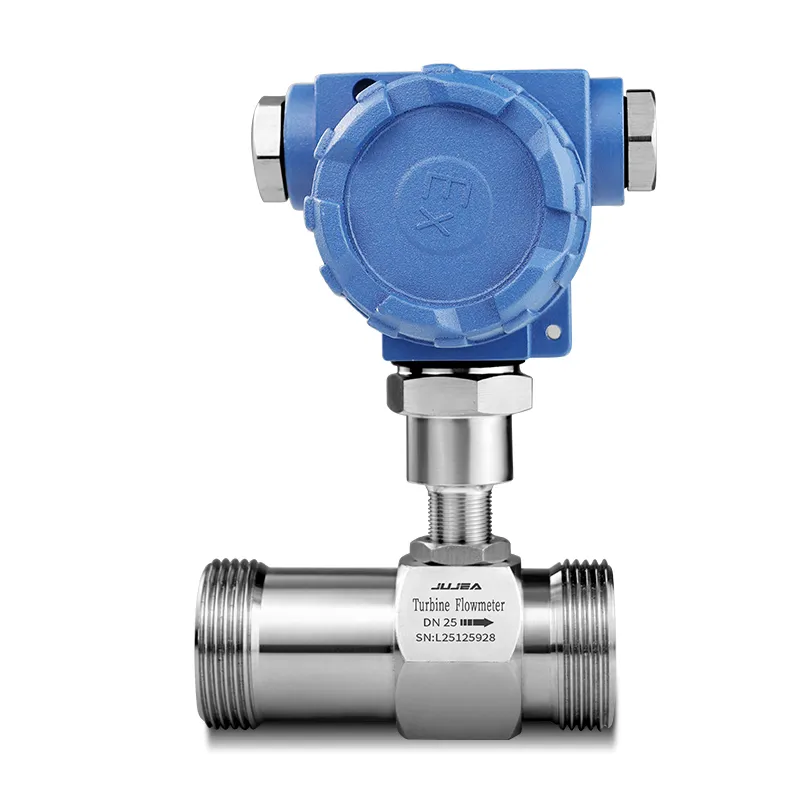

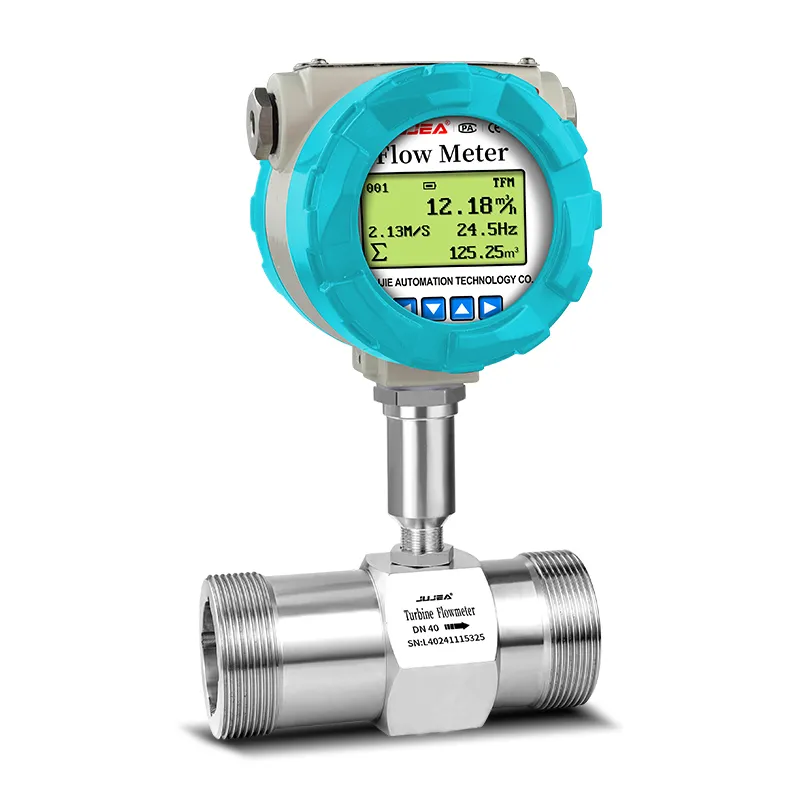

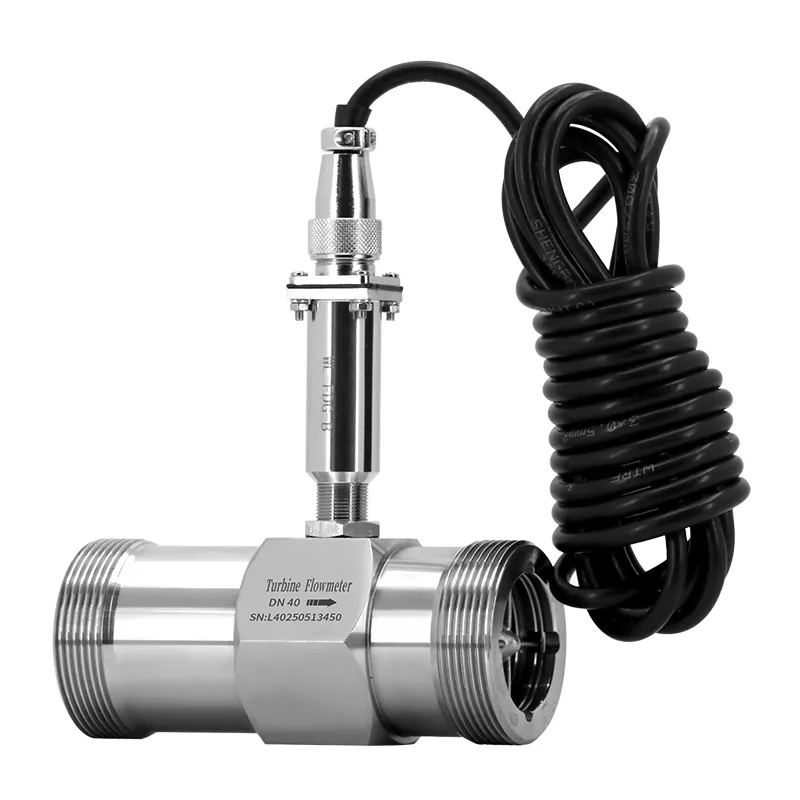

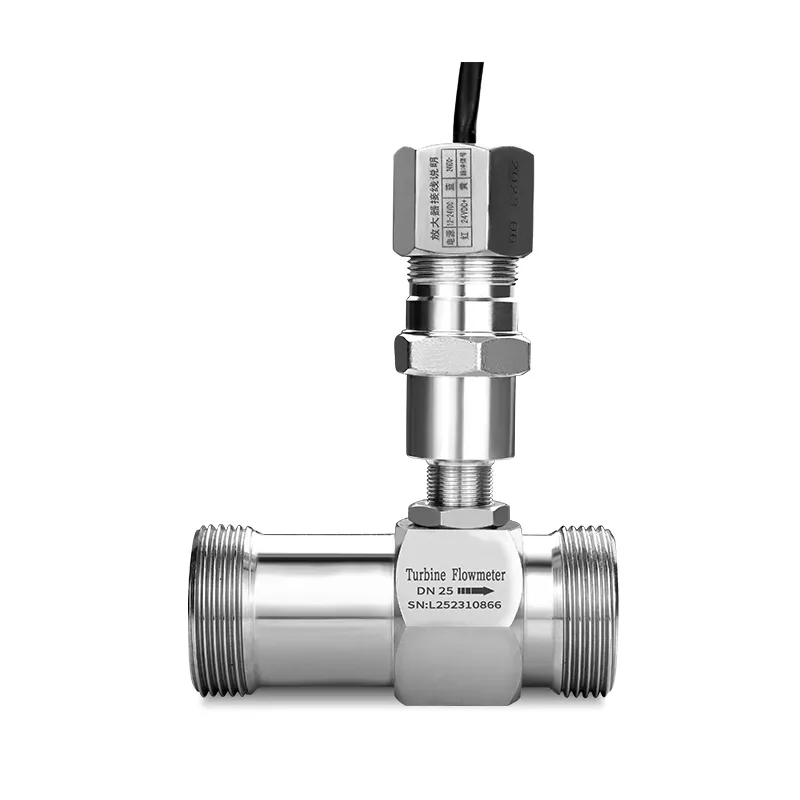

Compteur de débit de turbine de filetage

Le débitmètre à turbine à liquide à filetage dispose de connexions filetées compactes pour DN4-DN80 pipelines, avec un corps en acier inoxydable offrant une mesure de haute précision de liquides propres à faible viscosité. Il prend en charge l'impulsion et la sortie des signaux 4-20mA, Hart et RS485, idéal pour la mesure du carburant, de l'eau et du solvant des pipelines de petit alésage.

Caractéristiques du débitmètre à turbine à filetage

Structure filetée compacte de petite taille, adaptée à l'installation de pipeline étroit DN4 ~ DN50.
Haute précision et bonne répétabilité pour un support liquide propre et à faible viscosité.
Pièces mouillées en acier inoxydable avec une bonne douceur Résistance à la corrosion.
Montage pratique du filetage sans soudure à bride compliquée.
Plusieurs sorties de signaux: impulsion, 4-20mA et RS485 en option.
Petite perte de pression, léger et facile à démonter pour l'entretien.
Conception facultative antidéflagrante pour petit carburant chimique Pipelines.

Spécification du débitmètre à turbine à filetage

Medium mesuré	Sans impureté, liquide à faible viscosité et non fortement corrosif
Norme d'exécution	Capteur de débit à turbine (JB/T9246-2016)
Règlement de vérification	Débitmètre à turbine (JJG1037-2008)
Calibre de l'instrument et méthode de connexion	Type de connexion de filetage: DN4-DN50
Spécification de filetage	Spécification conventionnelle	Filetage de tuyau britannique (filetage externe)
	Autres spécifications	Filetage interne, filetage sphérique, filetage NPT, etc.
Classe de précision et répétabilité correspondante	Classe de précision * 1	± 1% R	± 0.5% R	± 0.2% R (personnalisation requise)
	Répétabilité	≤ 0.33%	≤ 0.17%	≤ 0.07%
Ratio de gamme	6:1, 10:1, 20:1
Conditions de vérification	Dispositif de vérification	Méthode du compteur standard dispositif de vérification du débit de liquide; dispositif de vérification du débit de liquide de méthode de masse statique
	Conditions environnementales	Température ambiante: 20 ℃; Humidité relative: 65%
Conditions de fonctionnement	Température moyenne	Norme: -20 ℃ ~ 80 ℃; T: -40 ℃ ~ 180 ℃
	Température ambiante	-20 ℃ ~ 60 ℃
	Humidité relative	5% ~ 90%
	Pression atmosphérique	86Kpa ~ 106Kpa
Fonction de sortie	Signal de sortie	Signal de sortie, signal 4-20mA
	Sortie de communication	Communication RS485, protocole HART
Alimentation de travail	Alimentation externe	+ 24VDC, adaptée à la sortie 4-20mA, Sortie d'impulsion, RS485, etc
	Alimentation interne	CM0, CM4 (1 lot de batterie au lithium 3.6V 19Ah)
Interface de ligne de signal	Type N	Connecteur Hirschmann DIN43650 ou prise d'aviation CX165P
	Série complète	Filetage interne de la boucle étanche en métal M20 × 1.5
catégorie antidéflagrante	ExdIIC T6 Gb
Catégorie de protection	IP65 ou supérieur (personnalisable)

Diagramme du débitmètre à turbine à filetage

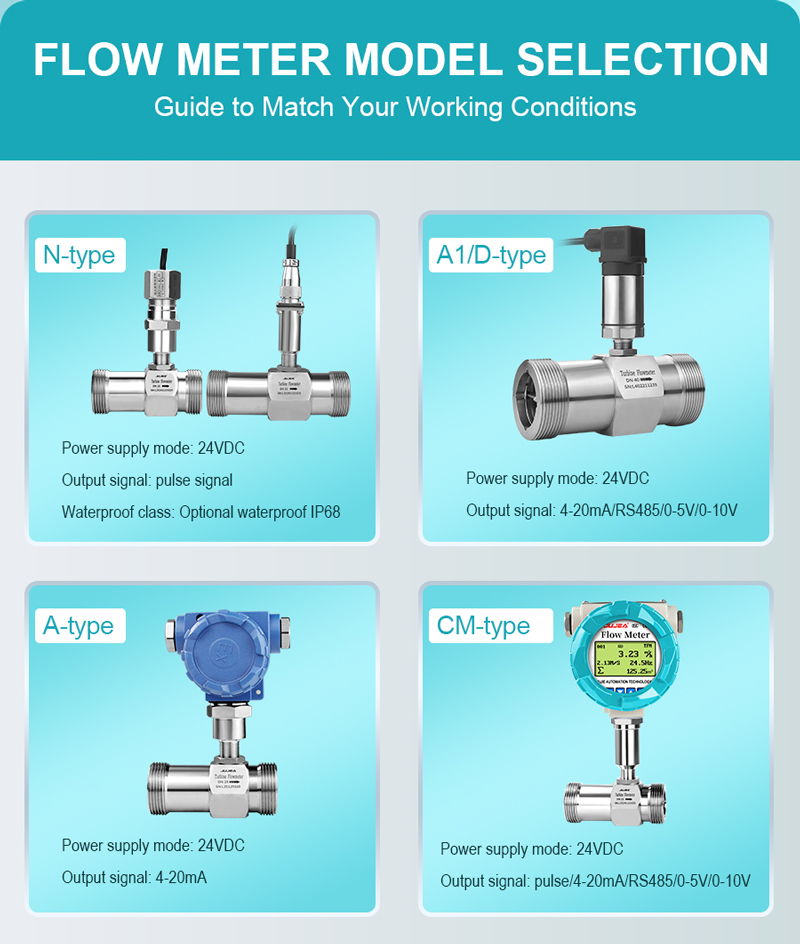

Thread Turbine Flow Meter for Ultrasonic Level Sensor for Water Tank

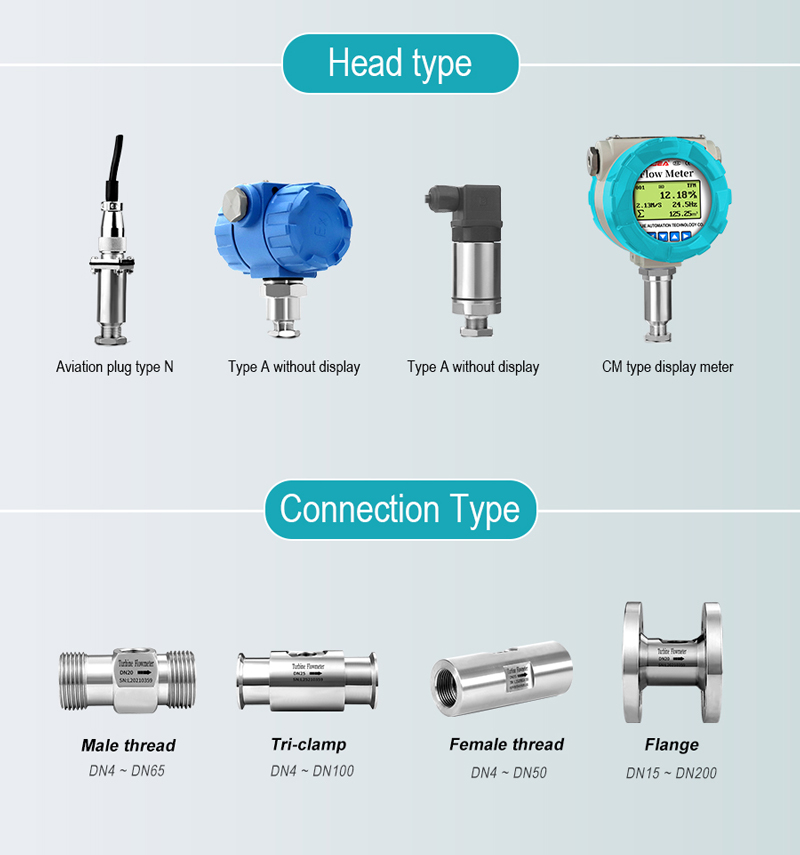

Thread Turbine Flow Meter for Ultrasonic Level Sensor

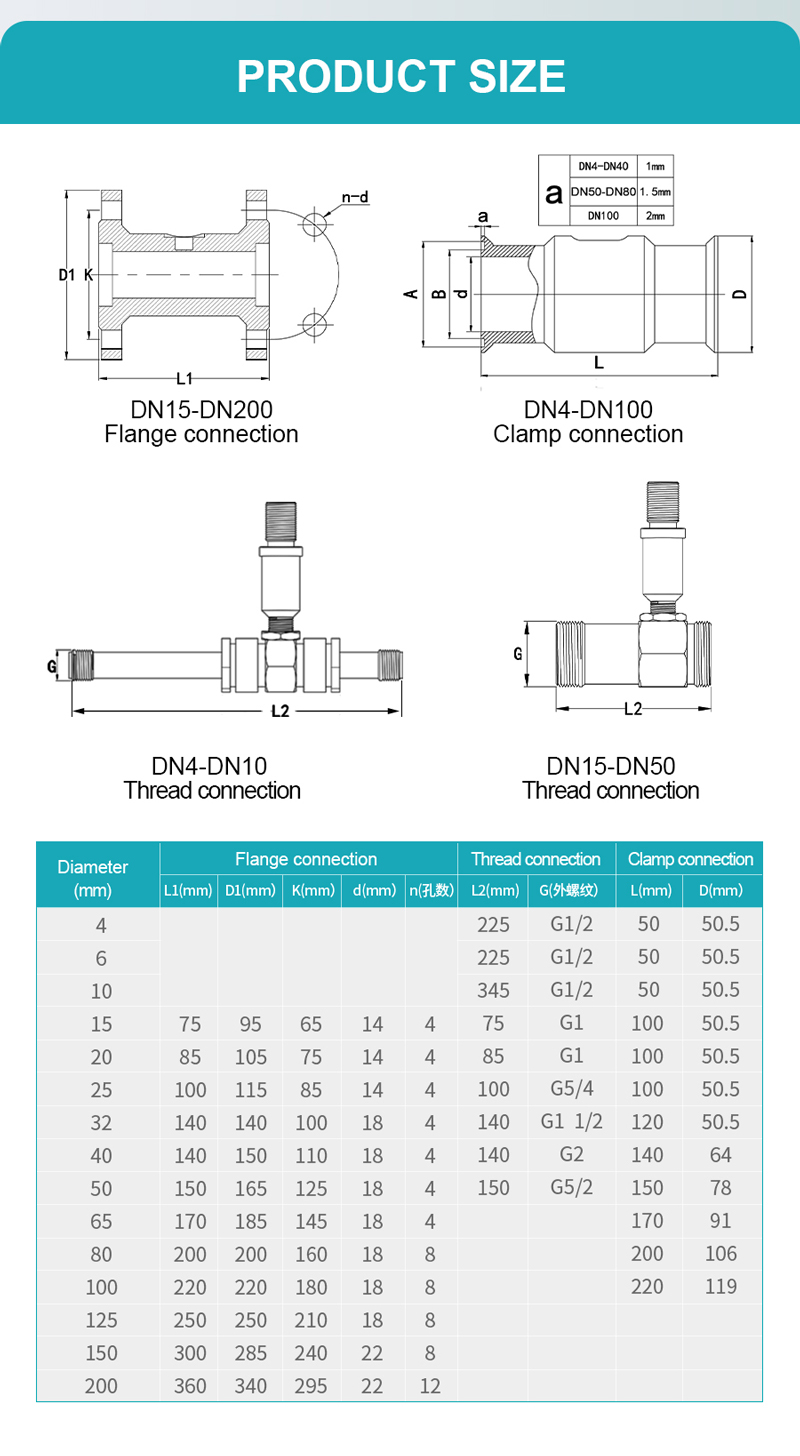

Thread Turbine Flow Meter for Ultrasonic Level Sensor for Tanks
