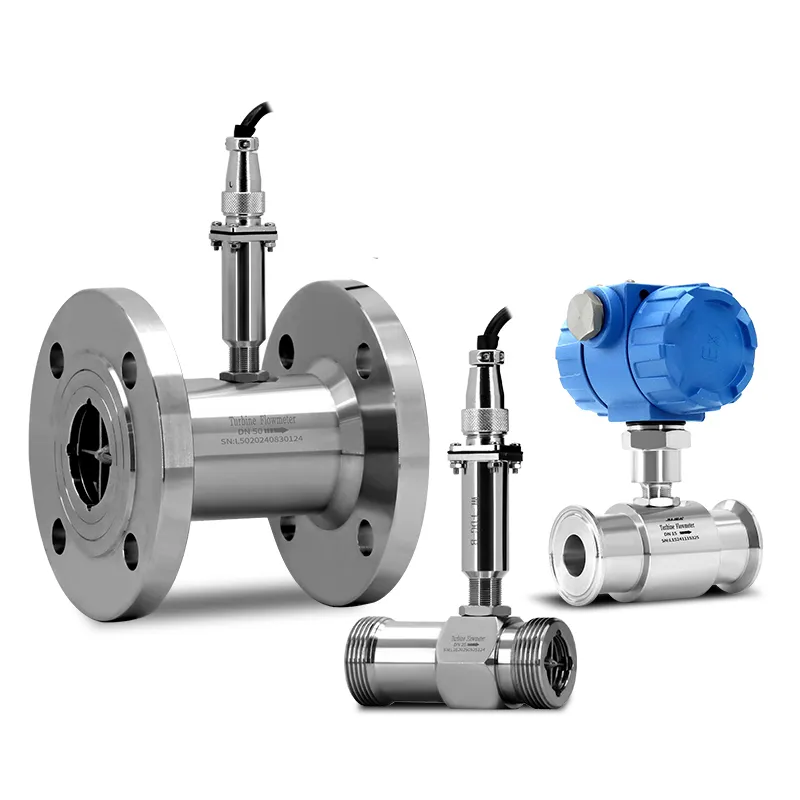

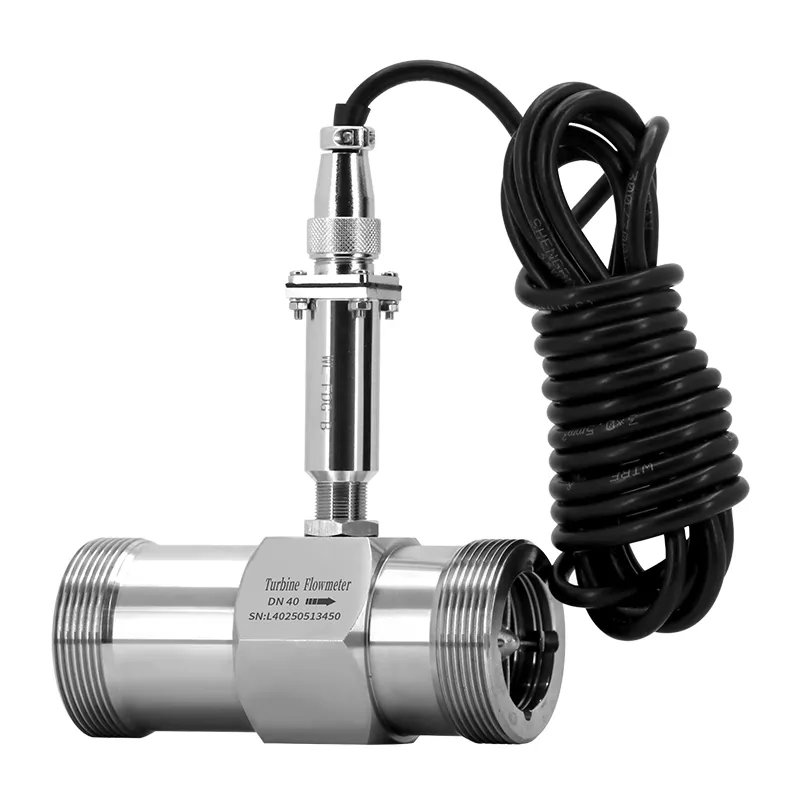

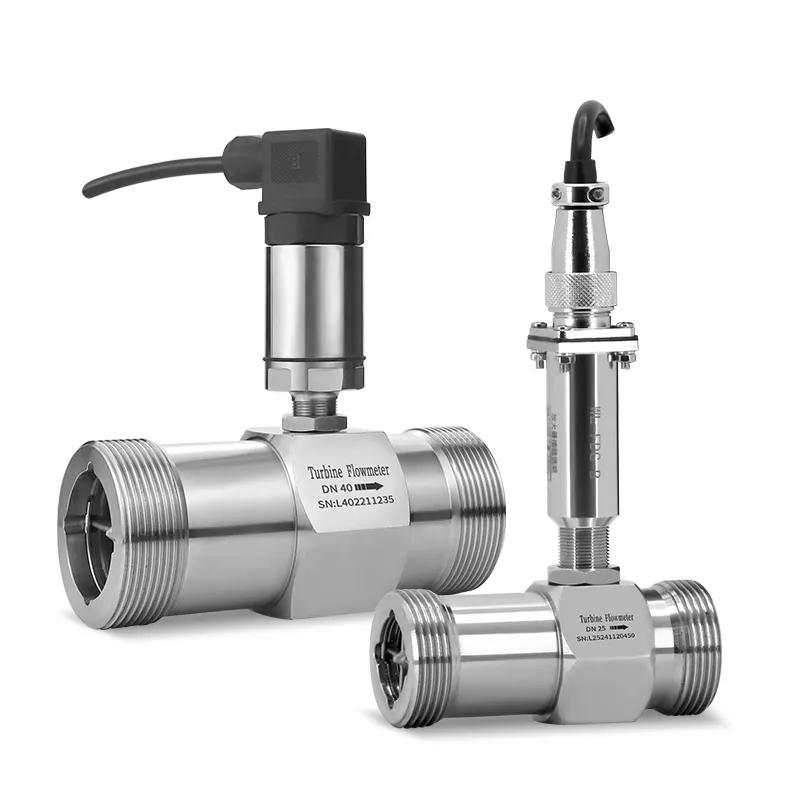

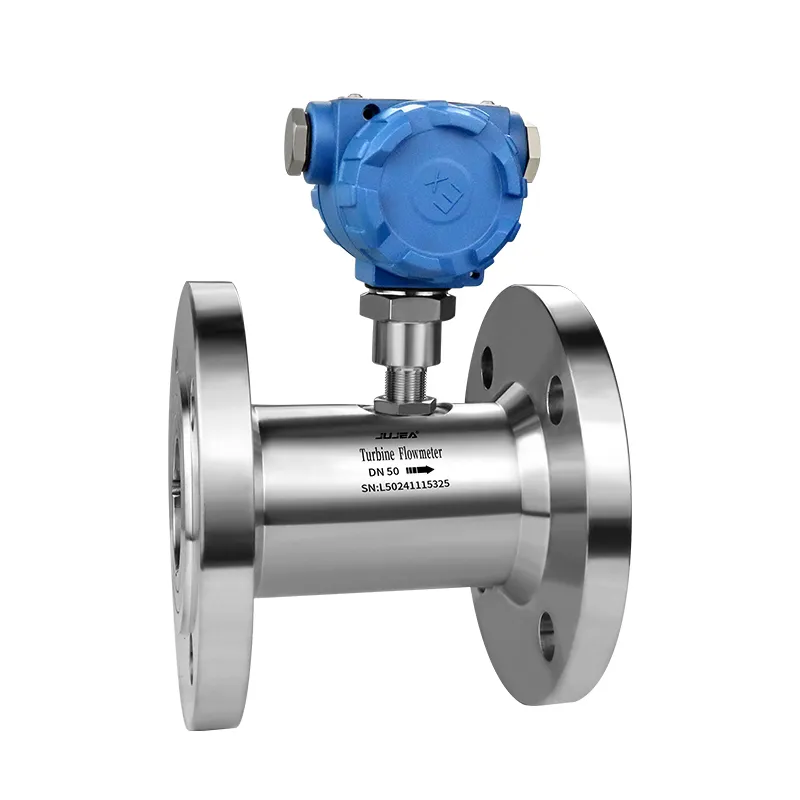

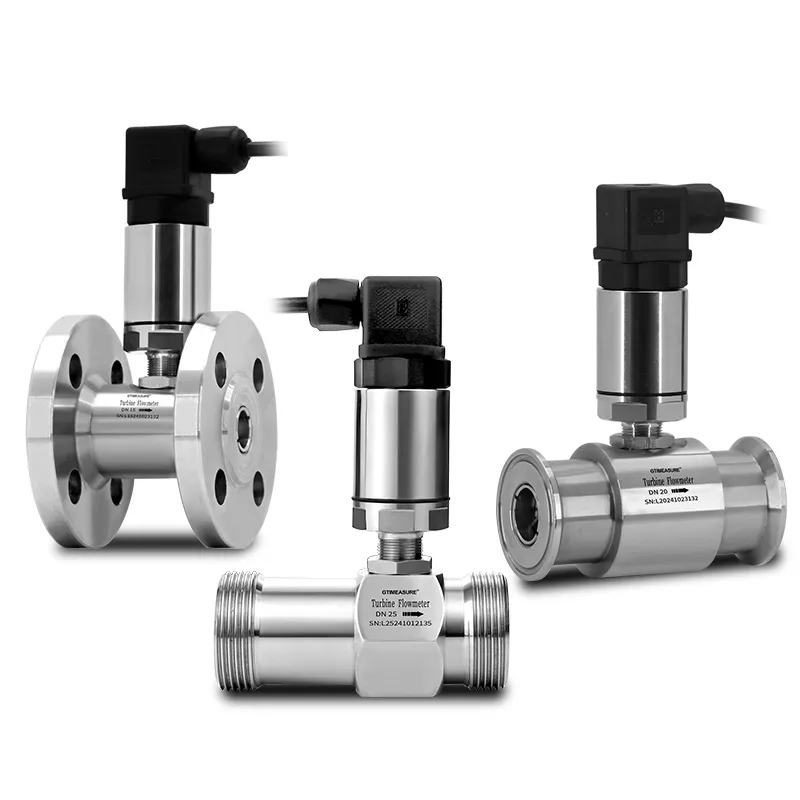

Capteur de débit de turbine

Le capteur de débit de turbine LWGY s'adapte au liquide propre à faible viscosité, prend en charge les connexions filetage/bride/pince, émet des signaux d'impulsion/4-20mA/RS485. Son offre une précision allant jusqu'à ± 0.5%, une excellente répétabilité et une réponse rapide répondent aux besoins de contrôle quantitatif, de surveillance du débit dans les industries du pétrole liquide, des produits chimiques, du traitement de l'eau et de l'énergie.

Caractéristiques du capteur de débit à turbine

Précision de mesure élevée et excellente répétabilité pour des fluides propres à faible viscosité
Corps du capteur compact, plusieurs types de connexion: filetage, bride, pince sanitaire
rotor en acier inoxydable, réponse sensible aux changements de vitesse d'écoulement
petite perte de pression, résistance minimale au milieu du pipeline
Sortie du signal d'impulsion standard, correspondance avec l'émetteur totalisateur de flux
large rapport de plage de mesure, Stable dans des conditions d'écoulement variables
Structure interne simple, démontage facile pour le nettoyage et l'entretien

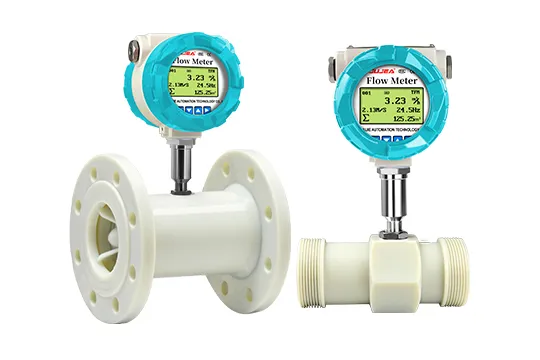

Pièces optionnelles en PTFE anti-corrosion pour liquides corrosifs chimiques

Spécification du capteur de débit de turbine

Medium mesuré	Sans impureté, liquide à faible viscosité et non fortement corrosif
Norme d'exécution	Capteur de débit à turbine (JB/T9246-2016)
Règlement de vérification	Débitmètre à turbine (JJG1037-2008)
Calibre de l'instrument et méthode de connexion	Type de connexion de bride: DN15-DN200; Type de connexion de filetage: DN4-DN50; Type de connexion de pince: type de connexion DN4-DN200; Clamp hoop: DN4-DN100
Bride standard	Norme conventionnelle	HG/T 20592-2009
	Autres normes	Normes internationales de bride de tuyau	telles que l'allemand DIN, ANSI américain, JS japonais
		Normes nationales des brides de tuyauterie	Notamment les normes du ministère de l’Industrie chimique et celles du ministère de la Mécanique
Spécification des filetages	Spécification conventionnelle	Filetage britannique pour tuyauterie (filetage externe)
	Autres spécifications	Filetage interne, filetage sphérique, filetage NPT, etc.
Classe de précision et répétabilité correspondante	Classe de précision*1	±1 %R	±0,5 %R	±0,2 %R (personnalisation requise)
	Répétabilité	≤0,33 %	≤0,17 %	≤0,07 %
Rapport de plage	6:1, 10:1, 20:1
Conditions d’étalonnage	Dispositif d’étalonnage	Dispositif d’étalonnage par débitmètre étalon pour liquides; Dispositif de vérification du débit de liquide par la méthode de la masse statique
	Conditions environnementales	Température ambiante: 20℃; Humidité relative: 65 %
Conditions de fonctionnement	Température du fluide	Norme: −20℃ à 80℃; T: −40℃ à 180℃
	Température ambiante	−20℃ à 60℃
	Humidité relative	5 % à 90 %
	Pression atmosphérique	86 kPa à 106 kPa
Fonction de sortie	Sortie de signal	Signal d’impulsion, signal 4–20 mA
	Sortie de communication	Communication RS485, protocole HART
Alimentation électrique de service	Alimentation externe	+24 V CC, adaptée aux sorties 4–20 mA, impulsion, RS485, etc.
	Alimentation interne	CM0, CM4 (1 ensemble de batterie au lithium 3,6 V – 19 Ah)
Interface de la ligne de signal	Type N	Connecteur Hirschmann DIN43650 ou prise d’aviation CX165P
	Toute la série	Boucle métallique étanche à filetage intérieur M20×1,5
Classe de protection contre les explosions	ExdIIC T6 Gb
Indice de protection	IP65 ou supérieur (personnalisable)

Diagramme du capteur de débit de turbine

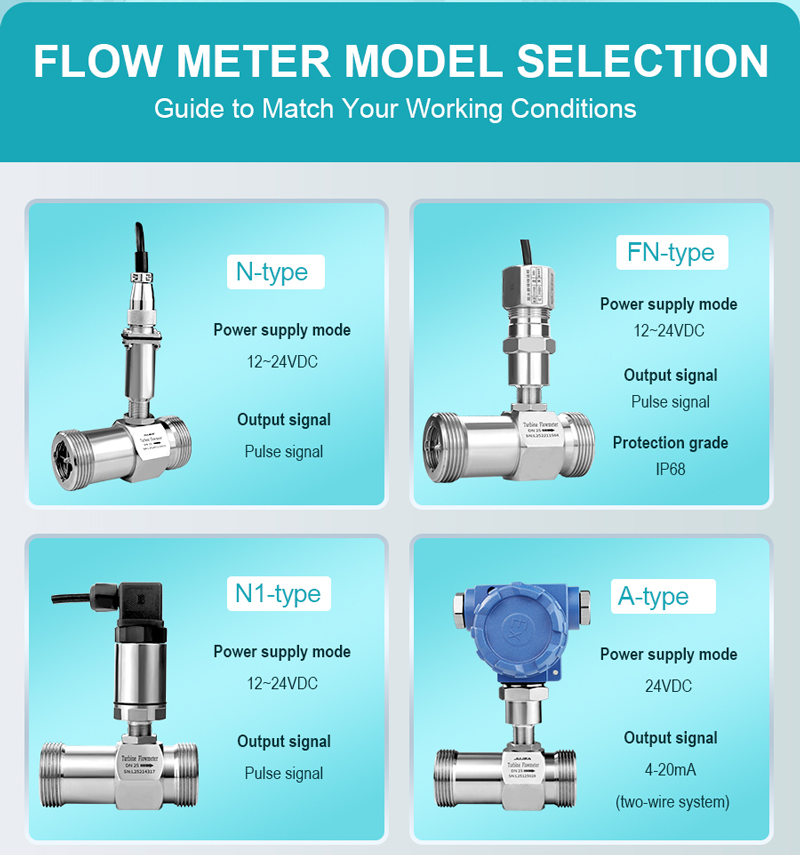

Turbine Flow Sensor for Reed Chain Level Transmitter

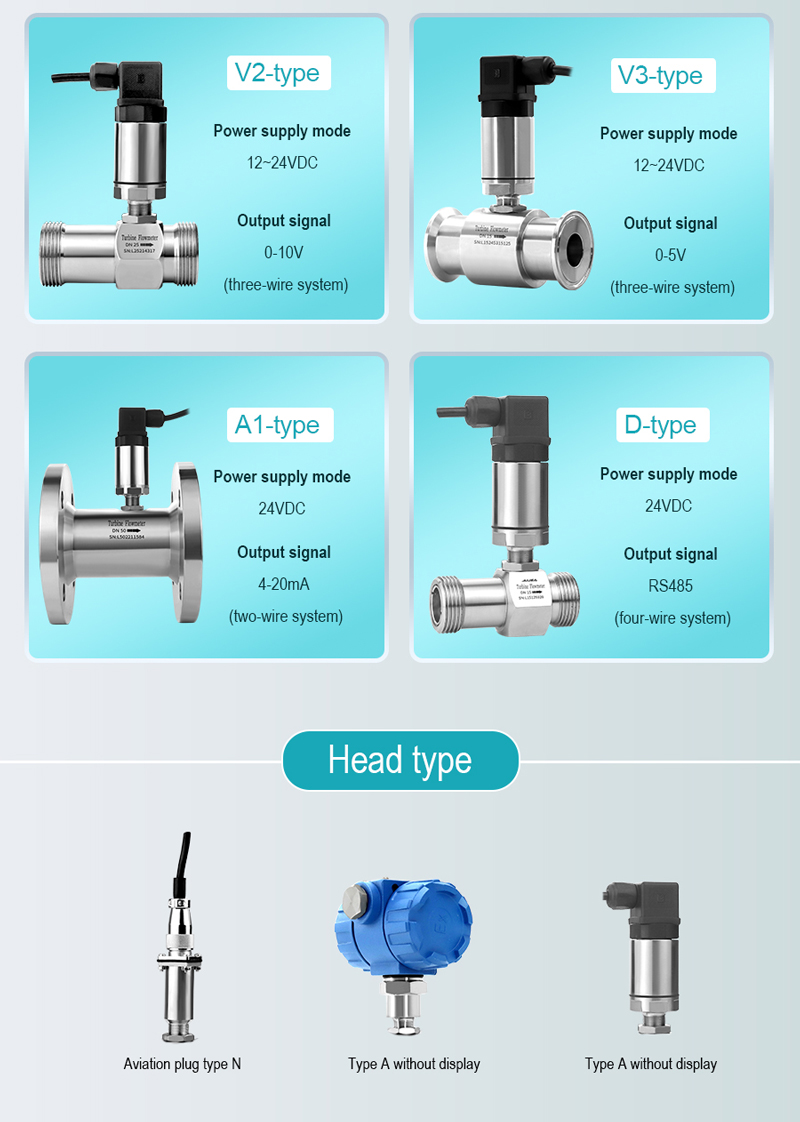

Turbine Flow Sensor for Radiometric Level Measurement

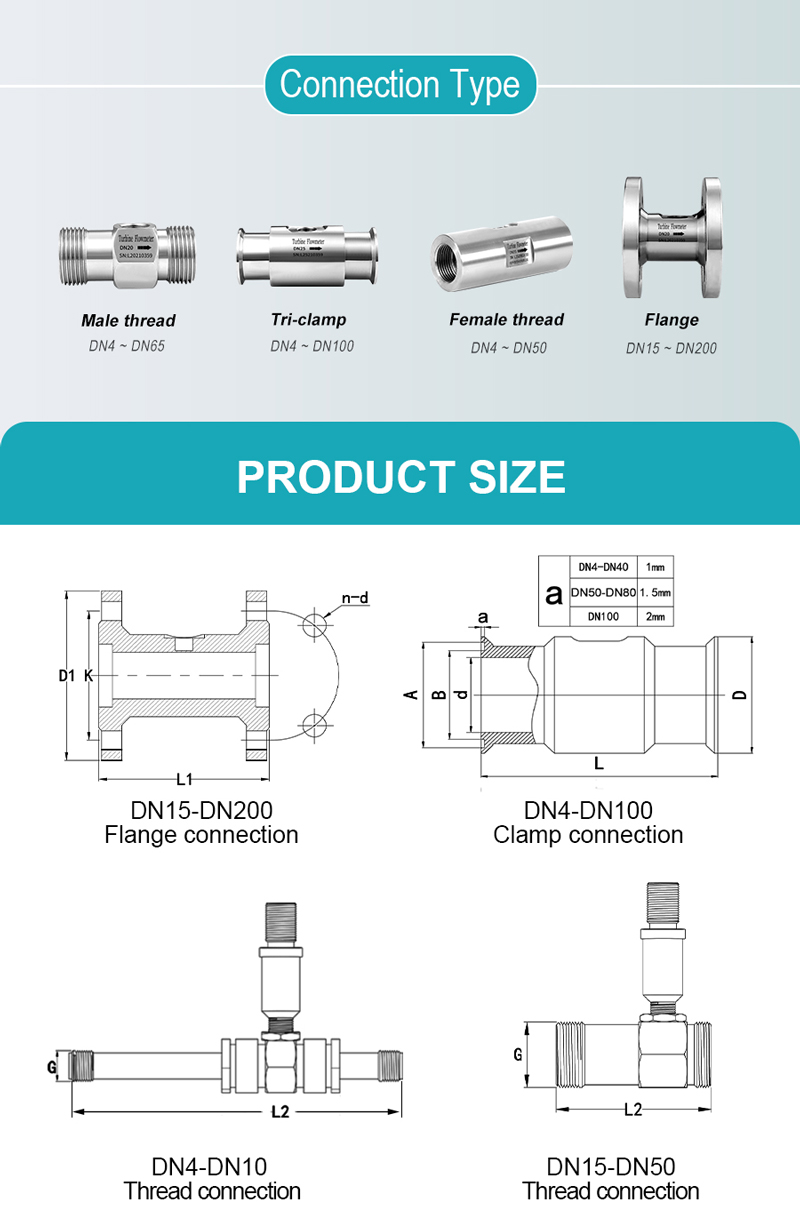

Turbine Flow Sensor for Radioactive Level Transmitter
