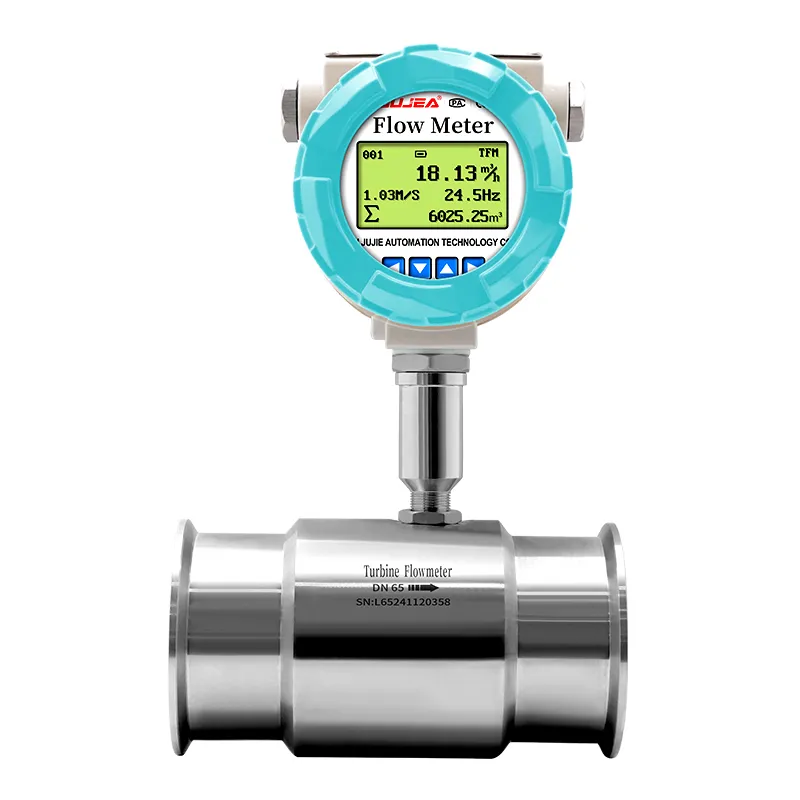

  • clamp turbine flow meter for flow meter digital water

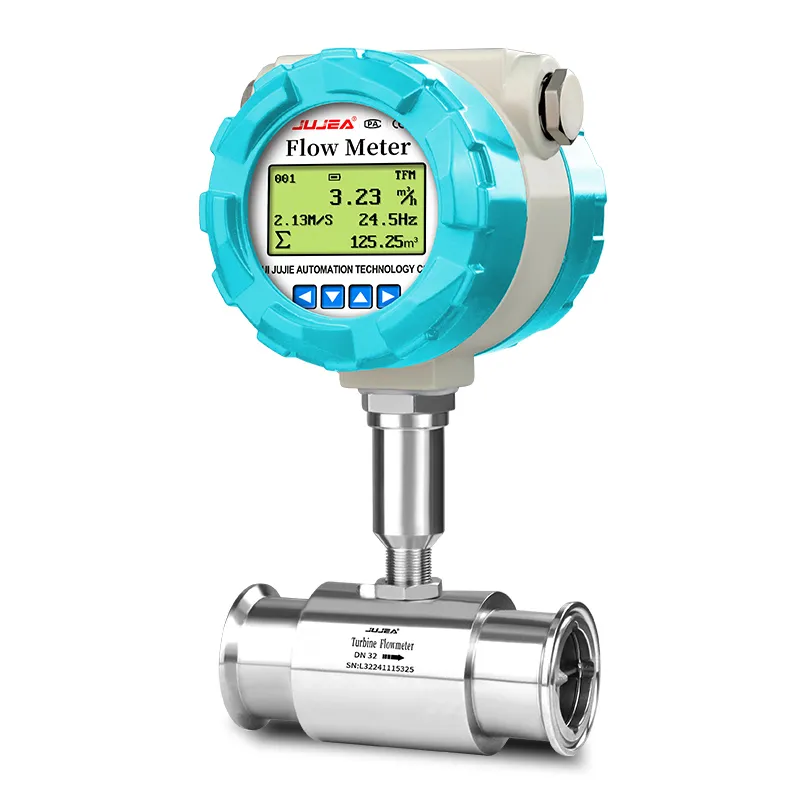

  • clamp turbine flow meter for flow meter fluid

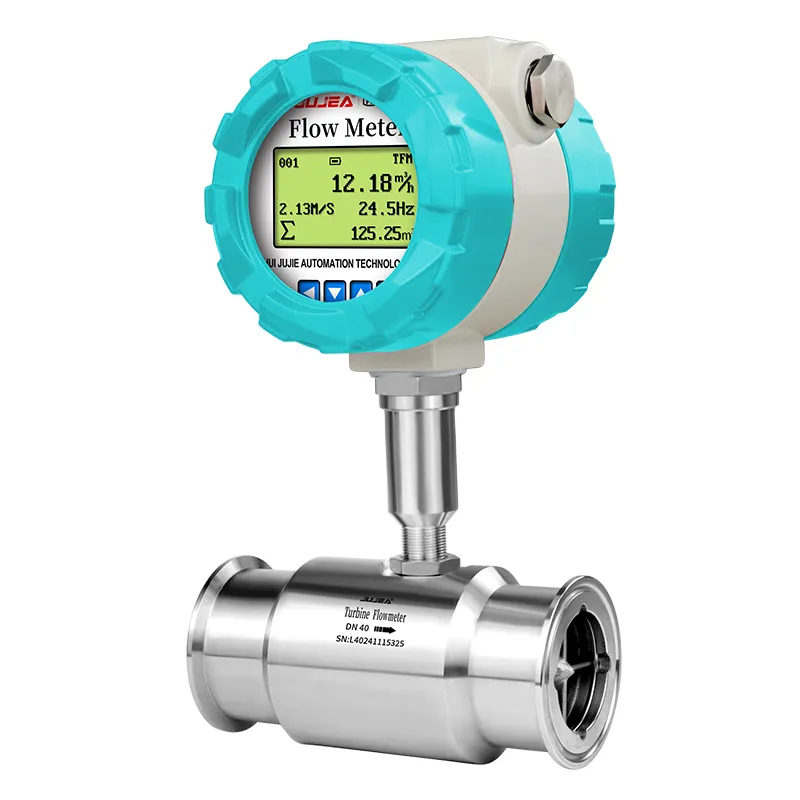

  • clamp turbine flow meter for flow meter for viscous fluid

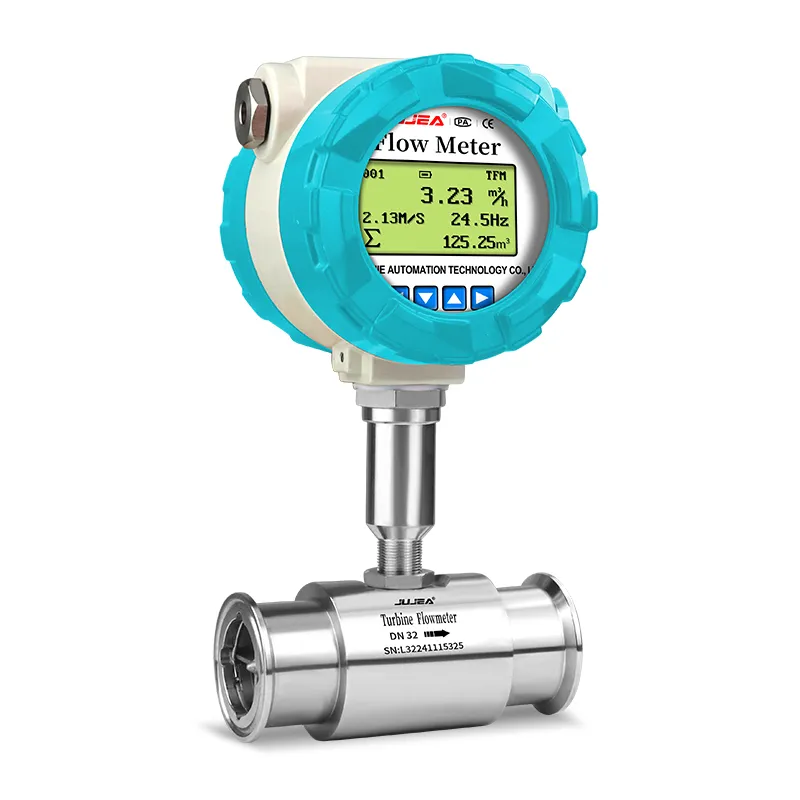

  • clamp turbine flow meter for high viscosity fluids

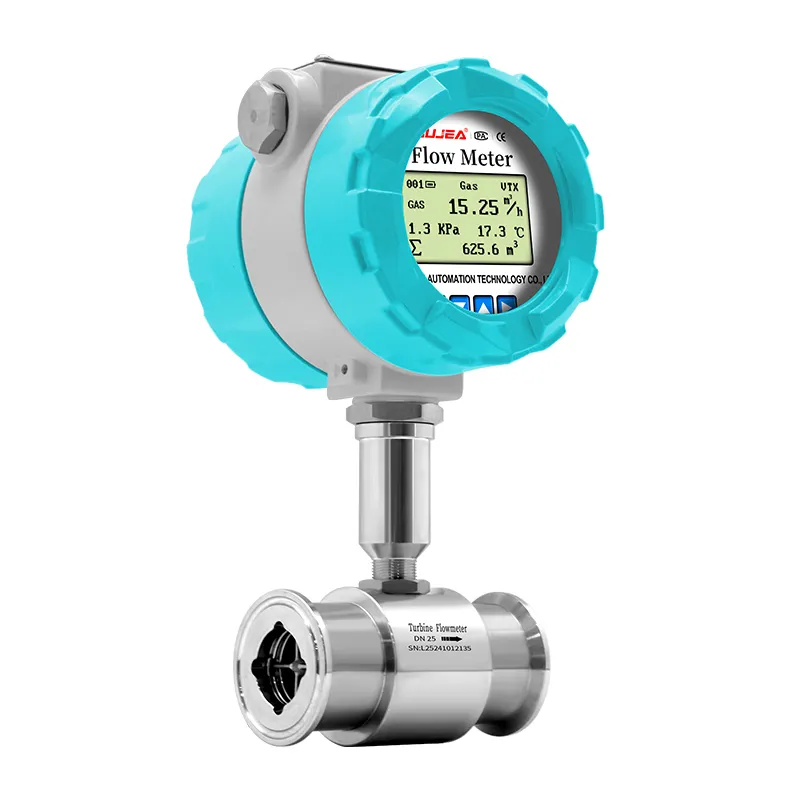

  • clamp turbine flow meter for flow indicators water
  • clamp turbine flow meter for flow meter digital water
  • clamp turbine flow meter for flow meter fluid
  • clamp turbine flow meter for flow meter for viscous fluid
  • clamp turbine flow meter for high viscosity fluids
  • clamp turbine flow meter for flow indicators water

Débitmètre à turbine à pince

Le débitmètre à turbine à pince sanitaire adopte une connexion à pince rapide, tout le corps en acier inoxydable, pas d'espace mort. Il offre une haute précision pour les aliments, les boissons et les liquides pharmaceutiques propres, prenant en charge l'impulsion et la sortie du signal 4-20mA et RS485 pour la mesure sanitaire du pipeline.

Caractéristiques du débitmètre à turbine à pince

  • Connexion rapide à pince sanitaire, démontage rapide pour un nettoyage et une stérilisation réguliers.

  • 0.5% haute précision, spécialement conçu pour les aliments, les boissons et les liquides pharmaceutiques propres.

  • Structure compacte DN4 ~ DN100 taille, facile à installer et à entretenir sur les canalisations sanitaires.

  • Prend en charge l'impulsion, la transmission multi-signaux 4-20mA et RS485.

  • Faible résistance à l'écoulement, performance stable pour les supports sanitaires à faible viscosité.


Spécification du débitmètre à turbine à pince

Medium mesuré Sans impureté, liquide à faible viscosité et non fortement corrosif
Norme d'exécution Capteur de débit à turbine (JB/T9246-2016)
Règlement de vérification Débitmètre à turbine (JJG1037-2008)
Calibre de l'instrument et méthode de connexion Type de connexion de pince: DN4-DN200; Type de connexion de serre: DN4-DN100
Classe de précision et répétabilité correspondante Classe de précision * 1± 1% R± 0.5% R± 0.2% R (personnalisation requise)
Répétabilité ≤ 0.33%≤ 0.17%≤ 0.07%
Ratio de gamme 6:1, 10:1, 20:1
Conditions de vérification Dispositif de vérification Méthode du compteur standard dispositif de vérification du débit de liquide; Dispositif de vérification du débit de liquide par la méthode de la masse statique
Conditions environnementalesTempérature ambiante: 20℃; Humidité relative: 65 %
Conditions de fonctionnementTempérature du fluideNorme: -20℃~80℃; T: -40℃~180℃
Température ambiante-20℃~60℃
Humidité relative5 %~90 %
Pression atmosphérique86 kPa~106 kPa
Fonction de sortieSortie de signalSignal d’impulsion, signal 4-20 mA
Sortie de communicationCommunication RS485, protocole HART
Alimentation électrique de serviceAlimentation externe+24 V CC, adaptée aux sorties 4-20 mA, impulsion, RS485, etc.
Alimentation interneCM0, CM4 (1 ensemble de batterie au lithium 3,6 V – 19 Ah)
Interface de la ligne de signalType NConnecteur Hirschmann DIN43650 ou prise d’aviation CX165P
Toute la sérieBoucle métallique étanche à filetage intérieur M20×1,5
Classe de protection contre les explosionsExdIIC T6 Gb
Indice de protectionIP65 ou supérieur (personnalisable)

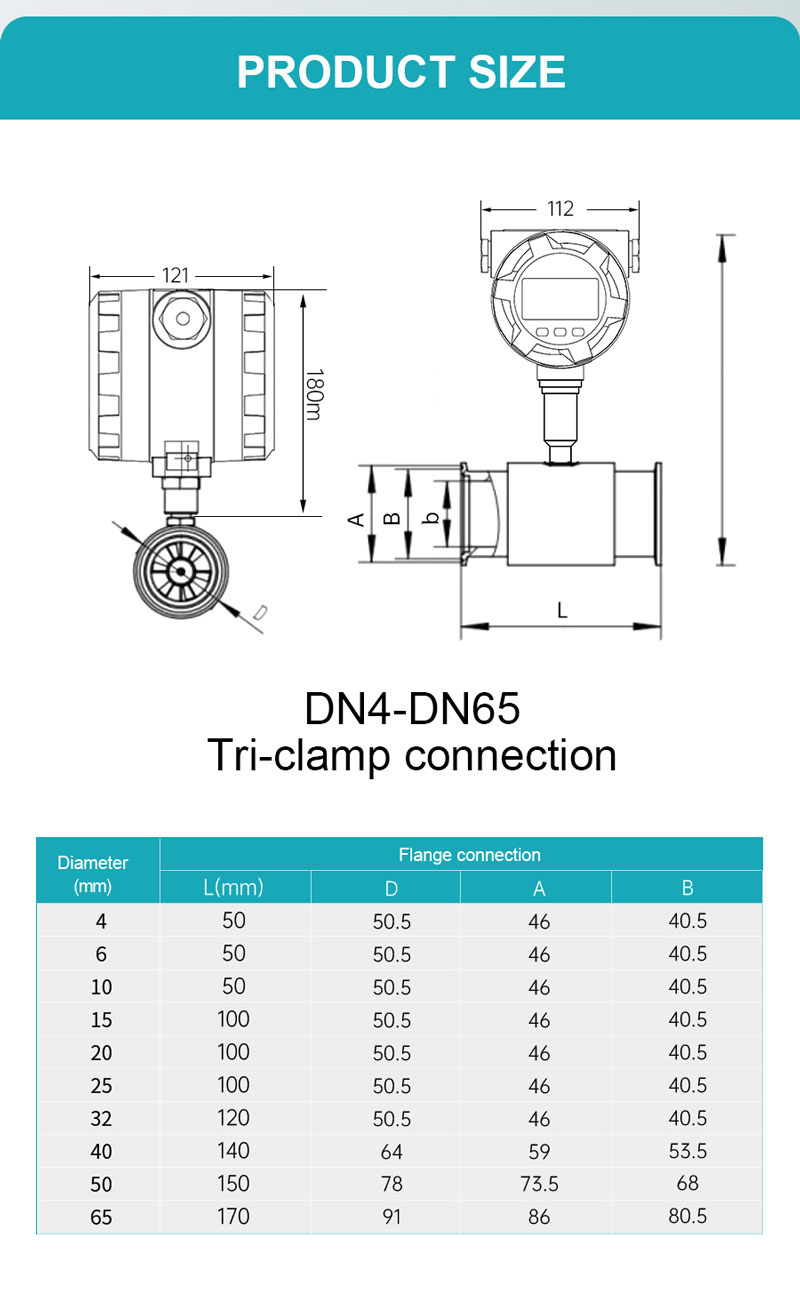

Diagramme du débitmètre à turbine à pince

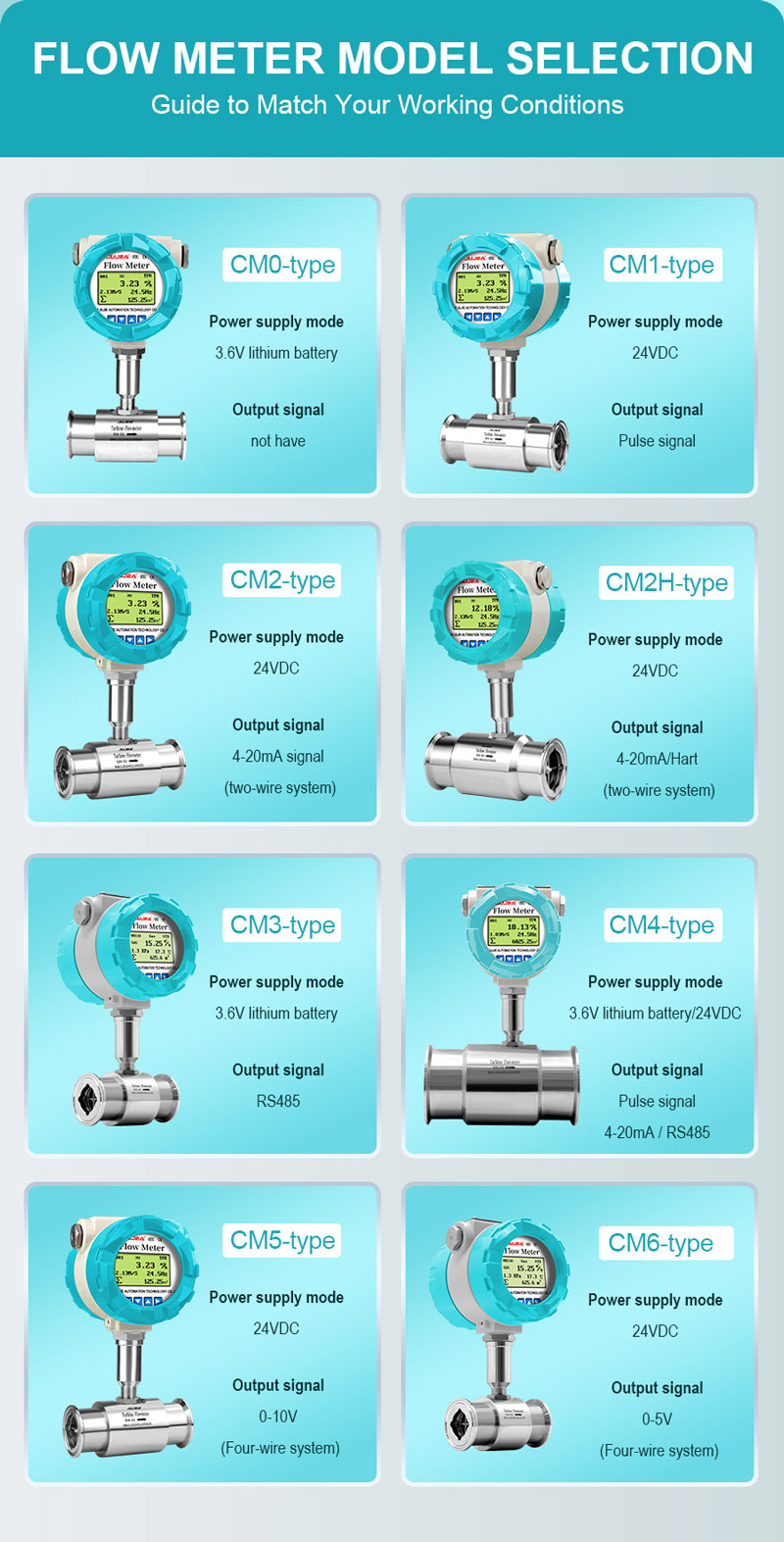

Clamp Turbine Flow Meter for Control and Instrumentation

Clamp Turbine Flow Meter for Chemical Process Instrumentation
