De quoi se compose un débitmètre à turbine?

Un débitmètre à turbine est un type de débitmètre à vitesse, également appelé débitmètre à turbine. Il est basé sur le principe de conservation du moment cinétique.

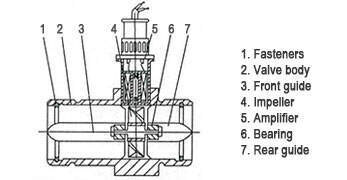

La structure d'un débitmètre à turbine est illustrée dans la figure ci-dessous. Lorsque le fluide s'écoule à travers un pipeline, il impacte les aubes de la turbine, provoquant la rotation de la turbine. La vitesse de rotation de la turbine varie avec le débit. Le débit est calculé à partir de la vitesse de rotation de la turbine et est compté et affiché sur un instrument secondaire. Ce signal peut refléter à la fois le débit instantané et cumulatif (ou débit total). Il peut également être converti en un signal standard pour la transmission à distance. En outre, le signal de fréquence d'impulsion de sortie par le capteur peut être utilisé indépendamment avec un ordinateur, en remplaçant le débitmètre par un instrument d'affichage de débit pour obtenir une compensation de densité, de température et de pression, indiquant le débit volumétrique ou massique du fluide. C'est l'un des débitmètres les plus matures et les plus précis actuellement disponibles.

Composants
Un débitmètre à turbine se compose généralement d'un redresseur, d'une section d'instrument, d'un capteur et d'un préamplificateur.

Le redresseur est un dispositif installé dans le pipeline en amont du débitmètre pour éliminer ou réduire divers flux non axisymétriques et pulsés, tels que les vortex et l'excentricité. La section de l'instrument fait référence à la section de tuyauterie qui comprend le redresseur, les sections de tuyau droit en amont et en aval et le débitmètre.
Le capteur est un dispositif qui convertit la rotation du rotor en un signal électrique. La turbine et son assemblage (y compris les cadres de guidage avant et arrière, les roulements, le boîtier et le préamplificateur) qui détectent la vitesse du fluide dans un débitmètre à turbine sont généralement appelés capteurs de débit de turbine.
Le préamplificateur amplifie et façonne le signal électrique du capteur pour générer un signal de sortie. La partie du signal de traitement et de conversion du signal de sortie est appelée instrument secondaire ou instrument d'affichage.
