Un débitmètre est un appareil utilisé pour mesurer le débit de gaz ou de liquide à travers un pipeline. Le choix d'un débitmètre dépend principalement de facteurs tels que les caractéristiques des fluides, l'environnement d'exploitation, la précision requise et le budget. Ce qui suit est une introduction détaillée aux différents types de débitmètres, à leurs utilisations et à leurs avantages.
1. Débitmètre à déplacement positif (débitmètre PD en abrégé)
Les débitmètres à déplacement positif peuvent être classés en fonction de leurs éléments de mesure dans des débitmètres à engrenages ovales, des débitmètres à grattoir, débitmètres à double rotor, débitmètres à piston rotatif, débitmètres à piston alternatif, débitmètres à disque, débitmètres à tambour à scellés liquides, compteurs de gaz humide et compteurs de gaz à membrane.
Déplacement positif (PD) Les débitmètres mesurent le débit en échantillonnant un volume fixe de fluide et en comptant le nombre de fois où le volume est rempli et drainé. Contrairement aux autres débitmètres qui déduisent le débit à travers des méthodes indirectes telles que la vitesse ou la pression différentielle, les débitmètres PD mesurent le débit directement en divisant le flux de fluide en composants discrets. Cette méthode fournit une mesure de débit très précise, rendant les débitmètres PD particulièrement adaptés aux applications de facturation et de contrôle de dosage précis.
Usage industriel
Les débitmètres à déplacement positif sont utilisés dans un large éventail d'industries où une précision et une précision élevées sont requises:
-Facturation de l'eau: en particulier dans les applications résidentielles et commerciales, pour une mesure précise de l'utilisation de l'eau.
-Métrologie chimique: dans l'industrie chimique, Il est utilisé pour mesurer et contrôler avec précision le dosage des produits chimiques dans le processus.
-Aliments et boissons: Pour un portionnement et une mesure précis des ingrédients et pendant les opérations d'embouteillage.
-Produits pharmaceutiques: Dans la production pharmaceutique, des quantités précises de liquides doivent être mesurées et contrôlées.
-Pétrole et gaz: pour la mesure des hydrocarbures, En particulier dans les demandes de transfert de garde et de facturation où l'exactitude est essentielle.
-Peintures et revêtements: pour mesurer et distribuer des quantités précises de peintures, colorants et revêtements.
avantage
-Précision de dosage élevée: les compteurs PD sont extrêmement précis et conviennent à une mesure précise des milieux liquides avec une grande précision de débit.
-Capacité de faible débit: Ils peuvent mesurer avec précision de très faibles débits, que les autres débitmètres ont du mal à atteindre avec une grande précision.
-Indépendante de la viscosité: la précision de sa mesure n'est pas significativement affectée par la viscosité du fluide, ce qui le rend idéal pour une large gamme de types de liquides.
-Mesure en lecture directe: mesure directement le volume de liquide, fournissant une véritable mesure du débit de fluide sans avoir besoin de conversion.
-Besoin minimal de pistes droites: les compteurs PD sont moins sensibles aux perturbations du profil d'écoulement, ce qui permet des options d'installation plus flexibles.
2. Débitmètre à pression différentielle
Un débitmètre à pression différentielle (DP) est l'une des méthodes les plus anciennes et les plus couramment utilisées pour mesurer le débit de fluide dans les pipelines. Son principe de base est de mesurer la chute de pression à travers une constriction (ou élément primaire) dans le canal d'écoulement. Le fluide accélère lorsqu'il s'écoule à travers la constriction, ce qui entraîne une chute de pression entre les côtés amont et aval de la constriction. Cette perte de charge est proportionnelle au carré du débit, ce qui permet de calculer le débit à partir de la pression différentielle mesurée.
Usage industriel
Débitmètres à pression différentielle sont utilisés dans un large éventail d'industries en raison de leur polyvalence et de leur fiabilité. Certaines applications courantes incluent:
-Gestion de l'eau et des eaux usées: utilisé pour mesurer le débit d'eau dans les usines de traitement et les systèmes de distribution.
-Industrie pétrolière et gazière: utilisée pour mesurer le débit d'hydrocarbures dans les pipelines et les procédés de raffinage.
-Fabrication de produits chimiques: Utilisé pour contrôler et surveiller l'écoulement de divers produits chimiques et réactifs.
-Production d'énergie: pour la mesure du débit de vapeur dans les chaudières et l'eau de refroidissement dans les turbines.
-Aliments et boissons: utilisés pour gérer les flux de liquides dans les systèmes de traitement et de filtration.
avantage
-Polyvalence: Convient pour une large gamme de fluides, y compris les liquides, Gaz et vapeur, à diverses températures et pressions.
-Fiabilité et durabilité: Sans pièces mobiles dans les éléments principaux, les compteurs DP offrent une fiabilité élevée et une longue durée de vie.
-Précision: lorsqu'ils sont correctement calibrés et installés, ils fournissent des mesures de débit précises adaptées à de nombreuses applications industrielles.
-Technologie éprouvée: Les principes et pratiques des débitmètres DP sont bien compris, avec des calculs standardisés pour les différents composants majeurs.
-Rentabilité: en particulier pour les grands diamètres de tuyaux, d'autres types de débitmètres sont très coûteux à installer et à entretenir.
3. Débitmètre de vitesse
Les débitmètres de vélocité mesurent directement la vitesse d'un fluide circulant dans un tuyau et utilisent ces informations pour calculer le débit. Le débit peut être déterminé en multipliant la vitesse du fluide par la section transversale du tuyau. Ces compteurs sont polyvalents et peuvent être utilisés avec une variété de types de fluides, y compris des liquides, des gaz et de la vapeur. Il existe plusieurs types de débitmètres de vitesse, chacun utilisant une méthode différente pour mesurer la vitesse d'écoulement.
Usage industriel
Débitmètres de vitesse ont une variété d'applications dans un large éventail d'industries, y compris:
-Traitement et distribution de l'eau: utilisé pour mesurer le débit d'eau dans les usines de traitement et les systèmes de distribution.
-Industries chimiques et pharmaceutiques: Surveiller et contrôler le flux de produits chimiques, de solutions et d'autres fluides pendant les processus de fabrication.
-Pétrole et gaz: utilisé pour mesurer le débit d'hydrocarbures dans les pipelines et les installations de traitement.
-Production d'aliments et de boissons: assurer des débits précis de liquides (y compris l'eau, l'huile et d'autres ingrédients) dans les usines de transformation.
-Énergie et production d'électricité: Utilisé pour mesurer le débit de vapeur, d'eau de refroidissement et d'autres fluides associés à la production d'électricité.
avantage
-Polyvalence: Peut être utilisé avec plusieurs types de fluides et différentes tailles de tuyaux.
- Non obstructif à l'écoulement: de nombreux débitmètres de vitesse (e.g. ultrasonique, magnétique) n'introduisent pas dans le flux d'écoulement, minimisant les chutes de pression et le risque de colmatage.
-Précision: Haute précision, en particulier dans les fluides propres et bien conditionnés.
-Sorties numériques et connectivité: De nombreux compteurs de vitesse modernes sont équipés de sorties numériques et d'options de connectivité pour une intégration facile dans les systèmes de contrôle.
-Faible entretien: Les conceptions non intrusives telles que les débitmètres magnétiques et ultrasoniques nécessitent moins d'entretien.
4. Débitmètre massique
Il existe de nombreux types de débitmètres à masse directe, tels que les types calorimétriques, à moment angulaire, gyroscopiques et à roue double. Ces compteurs sont adaptés pour mesurer les gaz à faible débit, mais ils présentent les inconvénients d'être très inertes, la valeur mesurée étant liée à la chaleur spécifique du gaz à pression constante, et l'élément de mesure étant en contact avec le milieu, ce qui le rend sensible à la contamination et à la corrosion.
Les débitmètres massiques mesurent directement le débit massique du fluide circulant à travers un appareil, contrairement aux autres types de débitmètres qui mesurent le volume de fluide et nécessitent un calcul séparé pour déterminer le débit massique. Cette mesure directe est cruciale dans les applications où le contrôle du processus ou la précision de la mesure nécessite de mesurer la masse du fluide plutôt que le volume. Les deux débitmètres massiques les plus courants sont les débitmètres massiques thermiques et les débitmètres Coriolis, chacun fonctionnant selon des principes différents pour mesurer le débit.
Usage industriel
Débitmètres massiques sont cruciaux dans divers domaines, notamment:
-Industries chimiques et pharmaceutiques: contrôler précisément l'addition des ingrédients dans les processus en lot et en continu pour garantir une qualité constante du produit.
-Pétrole et gaz: Processus d'injection dans la production en amont, les processus de transfert de garde intermédiaire et les processus de mélange et de raffinage dans les opérations en aval.
-Aliments et boissons: utilisés pour mesurer et mélanger avec précision les ingrédients pour garantir Recettes cohérentes et qualité du produit.
-Fabrication de semi-conducteurs: un contrôle précis des gaz et des produits chimiques est essentiel pour la cohérence du processus et le rendement.
-Surveillance de l'environnement: utilisé pour mesurer les émissions et le respect de l'environnement Règlements.
avantage
-Mesure directe: le débit massique est mesuré directement et, contrairement à la mesure du débit volumique, n'est pas affecté par les changements de température ou de pression.
-Précision et précision: il est essentiel de fournir une précision et une précision élevées pour garantir la cohérence de la qualité des produits de traitement des matériaux pour le contrôle et l'optimisation des processus de l'industrie.
-Aucune pièce mobile (Coriolis): Les débitmètres Coriolis n'ont pas de pièces mobiles, ce qui entraîne des coûts de maintenance inférieurs et une durée de vie plus longue.
-Polyvalence: peut mesurer une large gamme de fluides, y compris les gaz, les liquides et les boues.
-Mesure multi-paramètres: de nombreux débitmètres massiques peuvent mesurer des paramètres supplémentaires tels que la densité, la température et la viscosité, fournissant plus de données pour le contrôle des processus.
5. Débitmètre à canal ouvert
Un débitmètre à canal ouvert est un dispositif utilisé pour mesurer le débit de liquide dans un canal ouvert, où le liquide coule sous l'influence de la gravité. Contrairement aux tuyaux fermés, le fluide dans un canal ouvert a une surface libre exposée à la pression atmosphérique. Ces débitmètres mesurent généralement la hauteur (ou la tête) du liquide dans le canal et utilisent ces informations, ainsi que la géométrie du canal, pour calculer le débit. Les types les plus courants de débitmètres à canal ouvert sont le déversoir et le canal.
Usage industriel
Les débitmètres à canal ouvert sont utilisés dans diverses applications, notamment:
-Usines de traitement de l'eau et des eaux usées: utilisé pour mesurer les flux d'eau et d'eaux usées dans et hors des installations de traitement.
-Canaux d'irrigation et fossés: surveiller la distribution d'eau agricole pour assurer une utilisation équitable et efficace des ressources en eau.
-Gestion des eaux pluviales: La mesure du ruissellement dans les canaux ouverts et les ponceaux aide à la prévision des inondations et à la gestion des ressources en eau.
-Surveillance environnementale: pour étudier les ruisseaux et rivières naturels, suivre l'utilisation de l'eau et surveiller le rejet des eaux usées.
-Exploitation minière et construction: pour la gestion de l'eau utilisée dans ces opérations, y compris la mesure des débits dans les résidus.
avantage
-Simplicité et fiabilité: débitmètres à canal ouvert, En particulier les déversoirs et les canaux, ont une conception simple sans pièces mobiles, ce qui entraîne une fiabilité élevée et de faibles exigences de maintenance.
-Précision: s'ils sont correctement installés et entretenus, ils peuvent fournir une bonne précision pour mesurer la vitesse d'écoulement dans les canaux ouverts.
-Polyvalence: Convient à un large éventail de conditions d'écoulement et de qualités d'eau, Y compris ceux chargés de sédiments et de débris.
-Rentabilité: les coûts d'installation et d'exploitation sont faibles par rapport aux autres méthodes de mesure du débit, en particulier pour les grands canaux.
6. Débitmètres magnétiques
Un débitmètre magnétique, également appelé débitmètre électromagnétique, se compose principalement d'un système de circuit magnétique, d'un conduit de mesure, d'électrodes, un boîtier, une doublure et un convertisseur. Selon la loi de Faraday, lorsqu'un fluide conducteur traverse un champ magnétique, une tension est générée. Cette tension est proportionnelle à la vitesse du fluide circulant dans le champ. En mesurant cette tension, le débit peut être déterminé. Un débitmètre électromagnétique se compose d'une section de tuyau non conducteur avec des électrodes placées de part et d'autre du tuyau et une bobine pour générer un champ magnétique dans le fluide.
Usage industriel
Les débitmètres magnétiques sont largement utilisés dans diverses industries en raison de leur polyvalence et de leur fiabilité:
-Traitement de l'eau et des eaux usées: Utilisé pour mesurer le débit d'eau, Eaux usées et produits chimiques de traitement tout au long du processus de traitement.
-Traitement chimique: pour le dosage, l'injection chimique et les processus où des liquides corrosifs ou abrasifs sont présents.
-Aliments et boissons: pour les applications hygiéniques, y compris la mesure des boues alimentaires, la production de boissons et les processus de nettoyage.
-Pharmaceutique: Pour les applications nécessitant une propreté élevée et une mesure précise du débit de liquide.
-Exploitation minière et traitement des minéraux: pour la mesure du débit de lisier et le traitement des minéraux.
-Industrie des pâtes et papiers: pour mesurer les liquides alcalins et acides utilisés dans le processus de fabrication du papier.
- Agriculture: pour l'irrigation et la distribution d'eau.
avantage
-Précision: offre une précision et une répétabilité élevées pour une large gamme de débits et de conductivités de fluide.
-Polyvalence: Peut mesurer pratiquement n'importe quel liquide conducteur, y compris les liquides corrosifs et abrasifs.
-Faible entretien: Sans pièces mobiles et sans conception accessible, les débitmètres électromagnétiques nécessitent moins d'entretien que les débitmètres mécaniques.
-Convient aux fluides sales: Efficace dans les applications où le fluide contient des solides ou des particules, tels que des boues et des eaux usées.
-Facile à installer: Peut être facilement installé dans les tuyaux existants sans modifications importantes.
7. Débitmètre Vortex
Les débitmètres Vortex fonctionnent sur le principe de l'effusion de vortex, où une obstruction (un corps de bluff) dans un trajet d'écoulement provoque la formation de tourbillons alternés de chaque côté de l'obstruction. La fréquence de ces tourbillons de hangar est proportionnelle à la vitesse du fluide, ce qui permet de calculer le débit. Ce phénomène est connu sous le nom de rejet de vortex von Karman. Les débitmètres vortex mesurent le débit en comptant ces tourbillons sur une période de temps.
Usage industriel
Les débitmètres Vortex ont un large éventail d'applications en raison de leur polyvalence et de leur robustesse:
-Traitement chimique: utilisé pour mesurer le flux de matières premières chimiques, de solvants et de gaz de processus.
-Industrie pétrolière et gazière: pour mesurer les liquides et gaz d'hydrocarbures, ainsi que la vapeur dans les processus de récupération assistée du pétrole.
-Services publics et énergie: Pour la mesure du débit de vapeur dans les centrales électriques et les systèmes de chauffage urbain, et pour la mesure du gaz naturel dans les chaudières et les brûleurs.
-Eau et eaux usées: pour mesurer le débit dans les installations de traitement et la distribution par pipeline à grande échelle.
-Aliments et boissons: Convient pour les applications de vapeur et d'eau chaude, ainsi que pour la mesure du débit dans les lignes de production.
-Pharmaceutique: Pour mesurer l'eau purifiée, les solvants et autres fluides de processus.
avantage
-Précision et fiabilité: Mesurez le débit de gaz, de liquide et de vapeur avec une bonne précision dans différentes conditions.
-Faible entretien: Aucune pièce mobile ne réduit l'usure, réduisant ainsi les coûts de maintenance.
-Large plage de fonctionnement: Efficace sur une large gamme de débits et de températures.
-Facile à installer et à utiliser: peut être facilement intégré dans les systèmes existants avec un minimum de perturbations.
8. Débitmètre à ultrasons
Un débitmètre à ultrasons est un débitmètre basé sur le principe que la vitesse de propagation des ultrasons dans un milieu circulant est égale à la somme vectorielle de la vitesse d'écoulement moyenne du milieu mesuré et du vitesse de l'onde sonore dans un milieu stationnaire. Ces débitmètres se composent principalement d'un transducteur et d'un convertisseur, et sont disponibles en différents types, y compris les méthodes Doppler, de différence de vitesse, de décalage de faisceau, de bruit et de corrélation. Les débitmètres à ultrasons utilisent des ultrasons pour mesurer la vitesse des fluides dans une canalisation, déterminant ainsi le débit. Ils peuvent être serrés (non invasifs) ou en ligne (invasifs), le premier étant installé à l'extérieur du pipeline et le second à l'intérieur du fluide. Ces compteurs utilisent l'un des deux principes principaux: le décalage Doppler ou la différence de temps de transit.
Usage industriel
Débitmètres à ultrasons sont largement utilisés et peuvent être appliqués dans diverses industries en raison de leur nature non invasive et de leur large gamme de fluides qui peut être mesuré:
-Eau et eaux usées: pour la mesure du débit dans les réseaux de distribution d'eau, Systèmes de collecte des eaux usées et usines de traitement.
-Pétrole et gaz: pour la mesure du débit d'hydrocarbures dans les applications en amont, à mi-chemin et en aval, y compris le transfert de garde et la détection des fuites.
-Industries chimiques et pétrochimiques: utilisées pour gérer et contrôler l'écoulement de divers produits chimiques et fluides de traitement.
-Production d'électricité: utilisé pour mesurer le débit d'eau de refroidissement, de vapeur et d'eau d'alimentation dans les centrales électriques.
-Aliments et boissons: Pour les applications hygiéniques où le contact avec le produit est évité.
-Fabrication pharmaceutique: Utilisé pour mesurer l'écoulement de l'eau purifiée, des fluides de processus et d'autres fluides critiques.
avantage
-Mesure non intrusive: les modèles à pince ne nécessitent aucune modification de tuyauterie ni interruption du processus d'installation, ce qui réduit les temps d'arrêt.
-Compatibilité fluide large: capable de mesurer des particules propres, sales, visqueuses et des fluides contenant.
-Aucune baisse de pression: Puisqu'il n'y a pas de pièces mobiles ou d'obstacles dans le trajet d'écoulement, les compteurs à ultrasons n'introduisent aucune chute de pression.
-Haute précision et répétabilité: les compteurs de temps de transit en particulier ont une haute précision dans des conditions d'écoulement stables.
-Polyvalent et flexible: Peut être utilisé pour des mesures temporaires ou des installations permanentes sur une large gamme de tailles de tuyaux et de matériaux.
-Fonctionnement sans entretien: sans pièces mobiles ni montage externe (pour un style à clip), les besoins d'entretien sont minimisés.

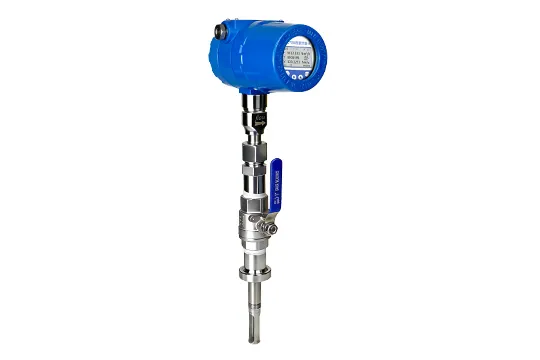

9. Débitmètre thermique
Les débitmètres thermiques mesurent le débit de fluides dans les tuyaux ou les conduits en surveillant la chaleur transportée par le fluide (gaz ou liquide) lorsqu'il passe à travers un élément ou un capteur chauffé. Il existe deux principaux types de technologies de débitmètre thermique: l'anémomètre à température constante (CTA) et l'anémomètre à puissance constante (CPA). Les CTA maintiennent un différentiel de température constant entre deux capteurs, tandis que les CPA maintiennent une entrée de puissance constante au réchauffeur. Le débit est déterminé par la chaleur absorbée par le fluide, qui est directement proportionnelle à son débit massique.
Usage industriel
Débitmètres thermiques sont largement utilisés dans divers domaines en raison de leurs capacités de mesure uniques:
-Surveillance environnementale: utilisé pour mesurer les émissions, y compris les gaz à effet de serre et les polluants dans les gaz de combustion.
-Industries chimiques et pétrochimiques: Utilisé pour contrôler et surveiller les flux de gaz dans les processus, y compris les gaz inertes, les gaz réactifs et les gaz corrosifs.
- HVAC et gestion de l'énergie: pour la mesure du débit d'air dans les conduits afin d'optimiser le chauffage, Ventilation, et les systèmes de climatisation.
-Fabrication de semi-conducteurs: utilisé pour contrôler le flux de gaz spéciaux pendant le processus de fabrication.
-Produits pharmaceutiques: pour mesurer et contrôler les gaz pendant les processus de production et d'emballage.
-Biotechnologie: pour la surveillance des gaz de fermentation et autres écoulements de procédés.
avantage
-Précision et répétabilité: Fournit des mesures précises et reproductibles, qui sont essentielles pour le contrôle et la surveillance des processus.
-Faible entretien: aucune pièce mobile signifie moins d'usure mécanique et des coûts de maintenance inférieurs.
-Polyvalence: peut mesurer une large gamme de gaz, Y compris les gaz corrosifs et toxiques, sans avoir besoin d'étalonnage des propriétés des fluides.
-Facile à installer et à utiliser: Compact et facile à installer dans différentes directions et positions, y compris les espaces restreints.
-Chute de pression minimale: puisqu'ils n'introduisent généralement pas de manière significative dans le trajet d'écoulement, ils introduisent une chute de pression minimale.
10. Débitmètre à turbine
Un débitmètre à turbine mesure le débit d'un fluide (liquide ou gaz) circulant à travers un pipeline à l'aide d'une turbine ou d'un rotor placé dans le flux de fluide. Lorsque le fluide s'écoule à travers le compteur, il heurte les aubes de la turbine, provoquant la rotation de la turbine. La vitesse de rotation de la turbine est proportionnelle à la vitesse du fluide, ce qui permet de calculer le débit. La vitesse de rotation est généralement détectée par un capteur magnétique, un capteur optique ou d'autres moyens, générant un signal électrique proportionnel au débit.
Utilisation industrielle
Les débitmètres à turbine sont polyvalents et sont utilisés dans diverses industries en raison de leur précision et de leur fiabilité:
-Pétrole et gaz: largement utilisé pour la mesure des liquides et des gaz d'hydrocarbures dans la production, le raffinage et la distribution, y compris les applications de transfert de garde.
-Chimique et pétrochimique: Utilisé pour mesurer avec précision les fluides de processus afin de faciliter le contrôle des processus et la gestion des stocks.
-Eau et eaux usées: pour mesurer le débit d'eau dans les usines de traitement et les systèmes de distribution, ainsi que dans les systèmes d'irrigation.
-Aliments et boissons: Utilisé pour surveiller l'écoulement des matières premières, L'eau et d'autres liquides de processus pour assurer la qualité du produit et le contrôle des lots.
-Produits pharmaceutiques: pour les processus de fabrication où le dosage précis et le contrôle du débit des liquides sont essentiels.
-Aérospatial et automobile: utilisé pour tester et surveiller les débits de carburant.
avantage
-Fiabilité: avec une installation et un entretien appropriés, Les débitmètres à turbine peuvent fournir de nombreuses années de service fiable.
-Plage réglable: Convient pour une large gamme de débits de très faible à très élevé sans sacrifier la précision.
-Facile à entretenir: la conception est facile à nettoyer et à entretenir, ce qui est particulièrement bénéfique dans les applications utilisant des fluides propres.
-Compatibilité: Peut être utilisé avec une grande variété de fluides, y compris les liquides et les gaz, tant qu'ils sont propres et non corrosifs.
11. Le débitmètre à engrenages
Les débitmètres à engrenages, également appelés débitmètres à déplacement positif, utilisent l'action mécanique des engrenages rotatifs pour mesurer le débit de fluide. Lorsque le fluide circule à travers le compteur, il pénètre dans le compartiment formé entre les engrenages et la chambre de dosage, provoquant la rotation des engrenages. Chaque rotation des engrenages représente un volume spécifique de fluide circulant à travers le compteur, permettant de mesurer le débit total avec une grande précision. Le débit est déterminé en comptant le nombre de rotations sur une période de temps donnée, généralement à l'aide de capteurs magnétiques, optiques ou mécaniques.
Usage industriel
En raison de leur précision et de leur polyvalence, les débitmètres d'engrenages sont utilisés dans diverses industries, notamment:
-Chimique et pétrochimique: Utilisé pour mesurer le flux de produits chimiques, solvants, Et d'autres fluides de processus où le dosage précis et le contrôle du débit sont essentiels.
-Pétrole et gaz: des applications telles que les systèmes de lubrification, les systèmes hydrauliques et la mesure du carburant nécessitent une mesure précise des fluides visqueux.
-Aliments et boissons: pour le dosage et le dosage des ingrédients, où l'hygiène et la précision sont cruciales.
-Produits pharmaceutiques: Comptage précis des volumes de liquides pendant la fabrication, en particulier dans les opérations de formulation et de remplissage.
-Peintures et revêtements: Utilisé pour contrôler l'écoulement des matériaux visqueux et assurer des rapports de mélange précis.
-Automobile: consommation de carburant et mesures de lubrifiant sur les bancs d'essai.
avantage
-Précision: offre une excellente précision et répétabilité, Qui sont essentiels pour le contrôle des processus et l'assurance qualité dans de nombreuses applications industrielles.
-Polyvalence: convient à une large gamme de fluides, y compris ceux qui sont visqueux, sensibles au cisaillement, ou contiennent des particules (tant qu'elles n'interfèrent pas avec le mouvement des engrenages).
-Exigences minimales en matière de tuyaux droits: contrairement à de nombreux autres types de débitmètres, Les débitmètres d'engrenage nécessitent des conduites droites en amont et en aval minimales, ce qui les rend adaptées à une installation où l'espace est limité.
-Durabilité: Structure solide, capable de résister à diverses températures et pressions de fonctionnement.
12. Débitmètre Coriolis
Les débitmètres Coriolis, basés sur l'effet Coriolis, sont largement reconnus pour leur capacité à mesurer directement le débit massique et la densité des fluides (liquides ou gaz) circulant dans un tuyau. L'effet Coriolis décrit la déviation d'un objet en mouvement lorsqu'il est vu dans un référentiel rotatif. Dans ces débitmètres, un fluide s'écoule à travers un tuyau vibrant; les variations du débit massique du fluide provoquent une distorsion mesurable, ou déphasage, dans les vibrations du tuyau, proportionnelle au débit massique. Cette technologie offre une grande précision et une mesure directe sans qu'il soit nécessaire de compenser les changements de température, de pression ou de viscosité.
Usage industriel
> En raison de leur précision et de leur polyvalence, les débitmètres Coriolis sont utilisés dans une grande variété d'applications:
-Traitement chimique: La mesure et la mesure précises des réactifs et des produits sont cruciales dans les processus où l'équilibre des matériaux est essentiel.
-Industrie pétrolière et gazière: dans les applications en amont, intermédiaire et en aval, y compris le transfert de garde, la précision des mesures a un impact direct sur les revenus.
-Aliments et boissons: utilisés pour gérer les ingrédients dans les recettes, Assurer une qualité de produit constante et le respect des normes de l'industrie.
-Fabrication pharmaceutique: dans les formulations, une mesure précise des ingrédients est cruciale pour l'efficacité du produit.
-Production d'énergie: pour la mesure et le traitement du carburant afin d'optimiser les processus de combustion et l'efficacité.
avantage
-Aucune pièce mobile: minimise les besoins de maintenance et prolonge la durée de vie.
-Indépendamment des propriétés des fluides: reste précis sur une large gamme de températures, pressions, viscosités et densités.
-Efficacité et précision: Des économies significatives peuvent être réalisées grâce à une mesure précise des fluides et à la réduction des déchets dans les industries de transformation.
-Robuste: fonctionne de manière fiable dans des environnements difficiles et avec des fluides corrosifs ou abrasifs.
Éthan Liu
Ethan Liu est le spécialiste du contenu technique de JUJEA, traduisant des concepts complexes d'intégration de capteurs et d'automatisation industrielle en informations pratiques pour les ingénieurs, les intégrateurs de systèmes, les professionnels de l'approvisionnement et les décideurs du monde entier.
English
한국어
Deutsch
Español
italiano
русский
português
العربية
tiếng việt
čeština
