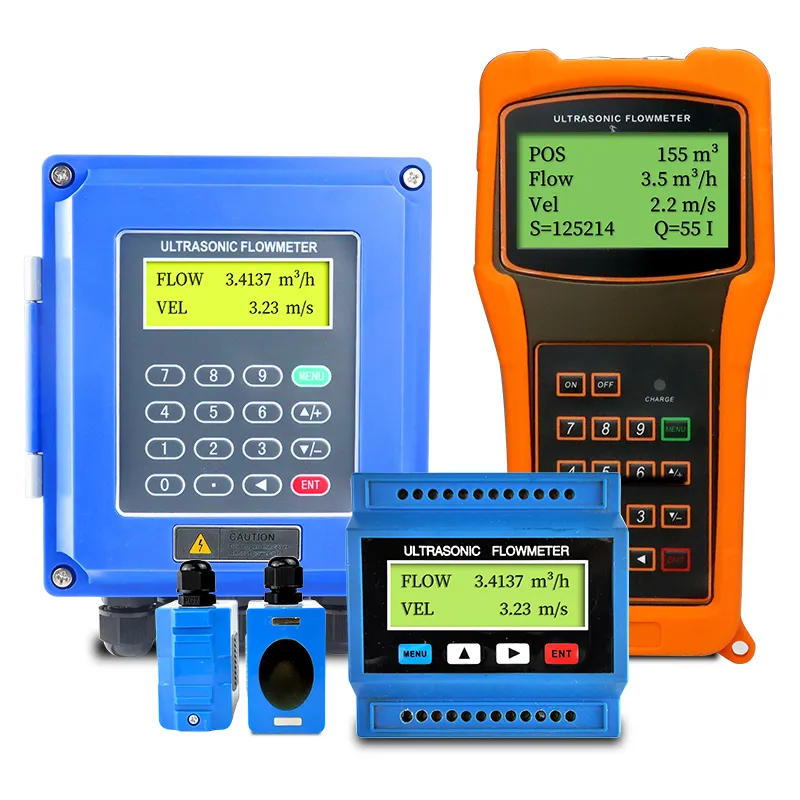

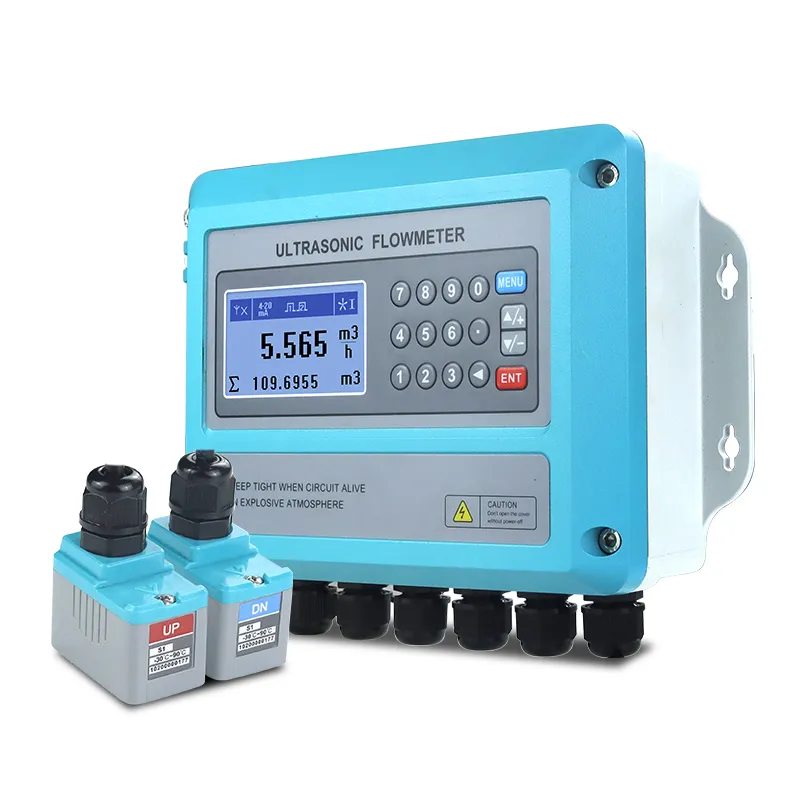

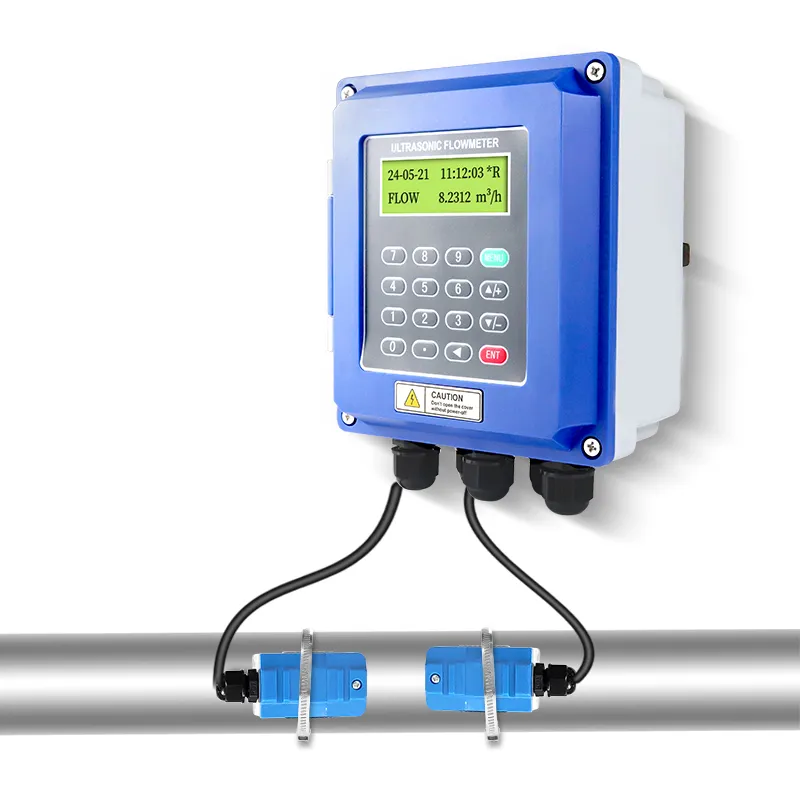

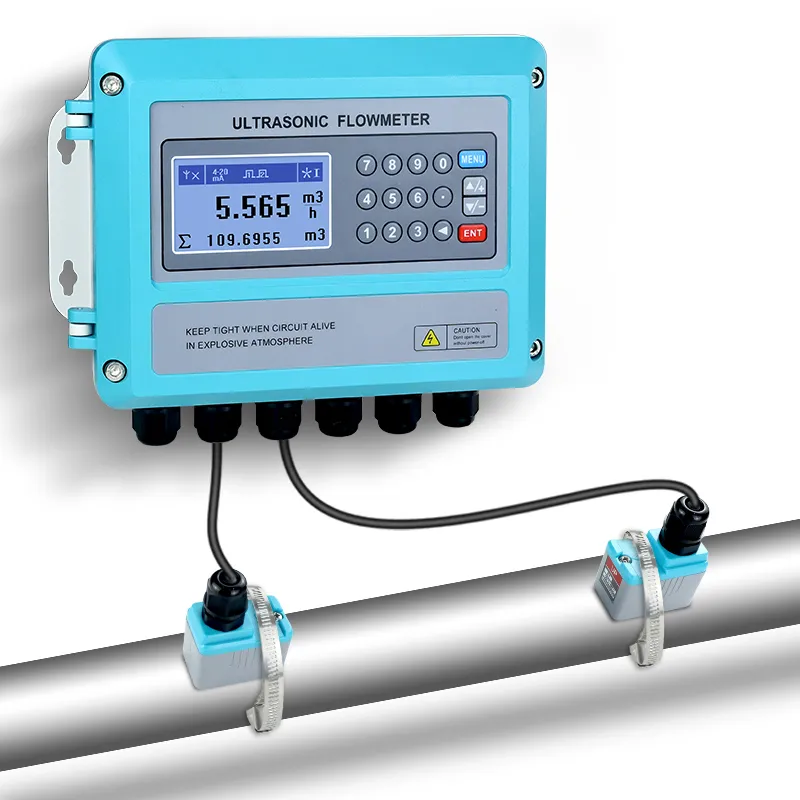

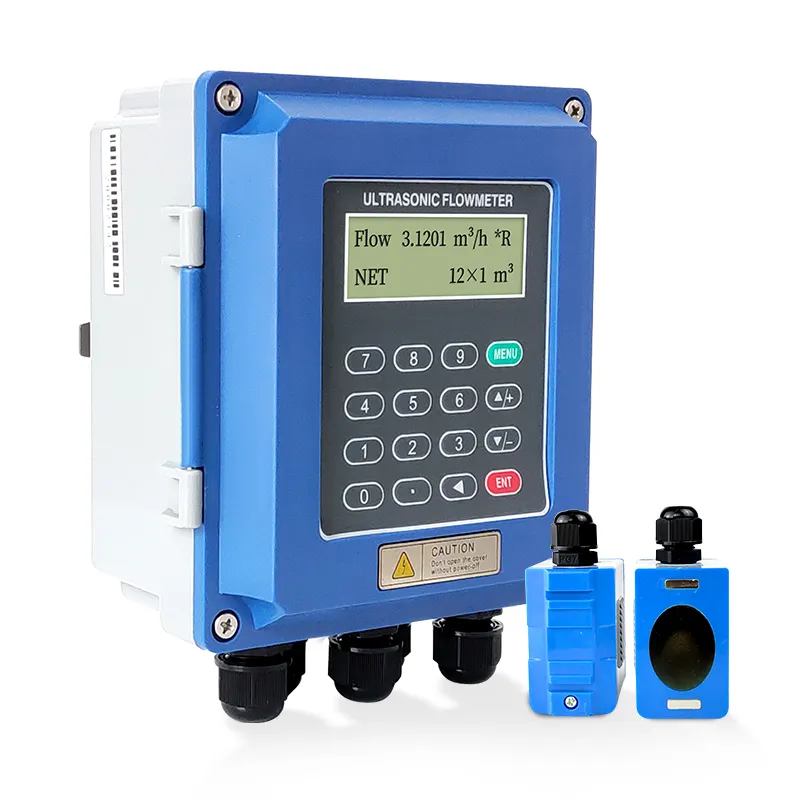

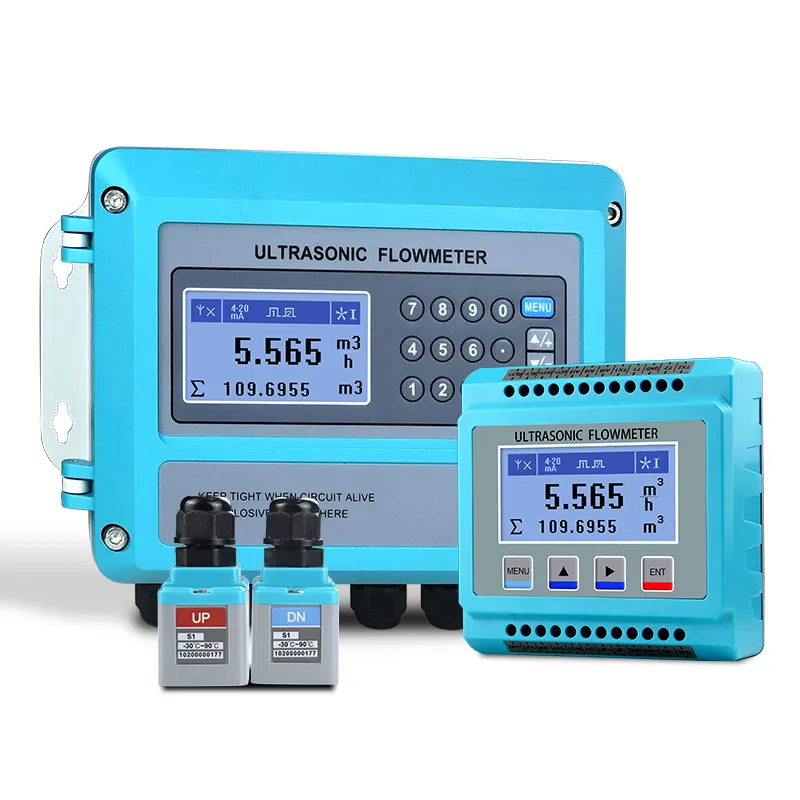

Débitmètre ultrasonique mural

Le débitmètre à ultrasons mural adopte un convertisseur mural à guillotine divisé avec des transducteurs à pince/insert/en ligne, couvrant DN15-6000 tuyaux. Il prend en charge la mesure du débit et de la chaleur, équipé de sorties RS485, 4-20mA et d'un fonctionnement LCD intuitif.

Caractéristiques du débitmètre à ultrasons mural

hôte mural fendu, installation murale facile et gain de place
Compatible avec la pince, l'insertion et trois types de transducteurs en ligne
couvre DN15-6000 gamme de tuyaux, prend en charge le calcul du débit liquide et de la chaleur
Température du fluide large: -30 ℃ ~ 130 ℃, adaptable à divers supports
signaux multiples: 4-20mA, relais d'impulsion, RS485 Modbus isolé
Grand menu LCD, Correction de flux multipoint pour une précision élevée
Prend en charge les chemins de mesure simples/doubles/quatre, signal stable de sortie
stockage de données USB, intervalle de journalisation personnalisable; auto-génère un fichier indépendant par mois

Spécification du débitmètre à ultrasons mural

Précision de mesure	Classe de 1.5
Répétabilité	0.2%
gamme de vitesse d'écoulement	0.5 ~ 5 m/s
Principe de mesure	Principe de différence de temps de propagation ultrasonique, opération parallèle à double CPU, opération à virgule flottante 4 octets
Période de mesure	500mS (2 fois par seconde)
Alimentation de travail	DC8-36V isolé ou AC85-264V
	Entrée du signal	3 canaux 4-20mA entrée analogique, peut entrer la pression, le niveau de liquide, la température et d'autres signaux; Résistance au platine à 2 canaux à 3 fils
	Entrée du signal	sortie RS485 isolée standard à 1 canal, 1-canal isolé 4-20mA ou 0-20mA sortie (actif/passif facultatif)
Signal de sortie	protocole HART facultatif; sortie OCT isolée à double canal
Signal de sortie	Série bidirectionnelle à 1 canal, interface universelle périphérique, connectez 4-20mA, signal de fréquence, imprimante thermique, enregistreur de données, etc.
Protocole de communication	Protocole Modbus RTU
Consommation électrique	Courant de travail 50mA (À l'état d'aucune connexion clavier et sans son de buzzer)
Capteur	Type externe, type d'insertion et type de segment de tuyau

Schéma du débitmètre à ultrasons mural

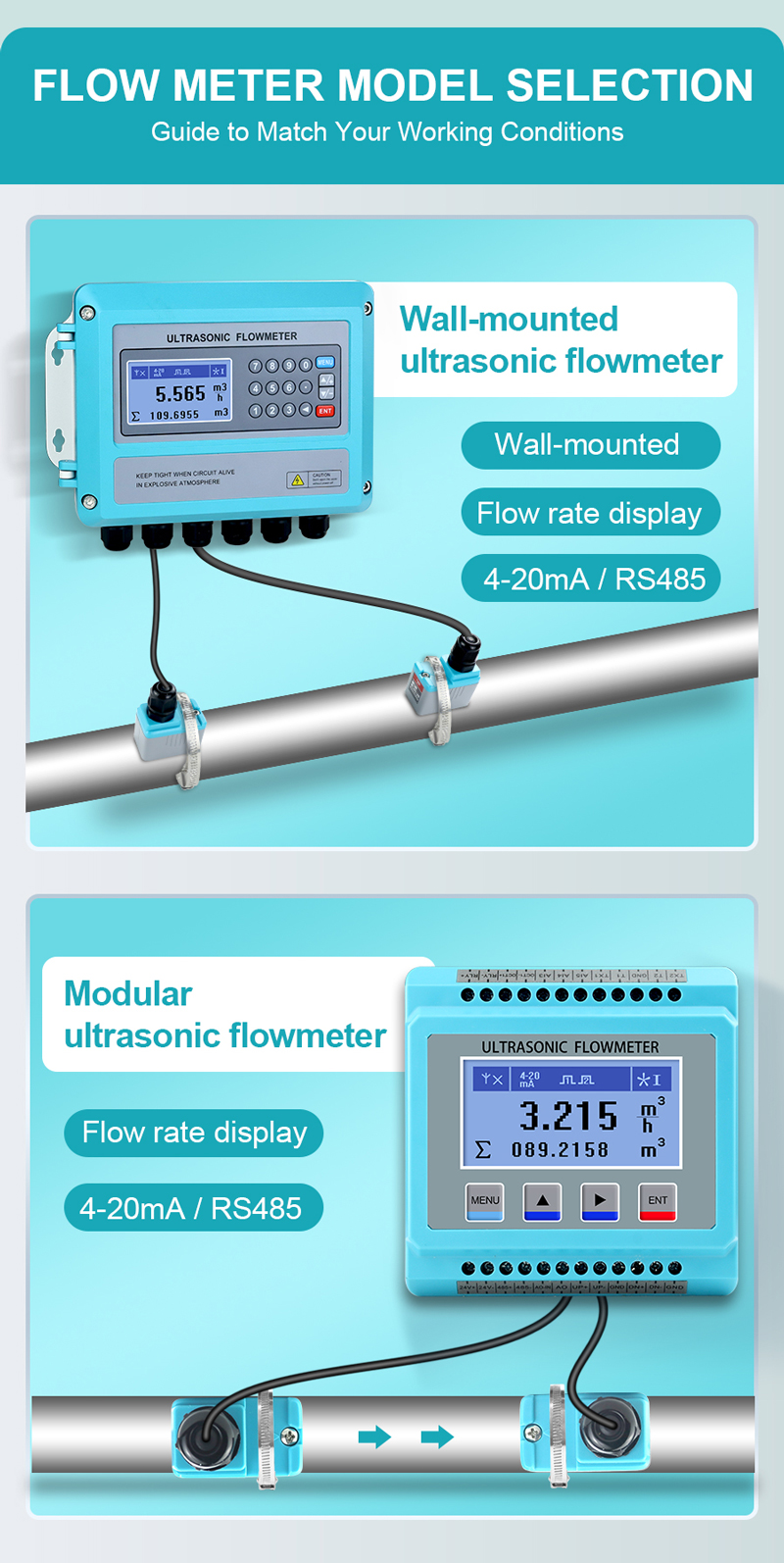

Wall Mounted Ultrasonic Flow Meter for Radar Level Transmitter
