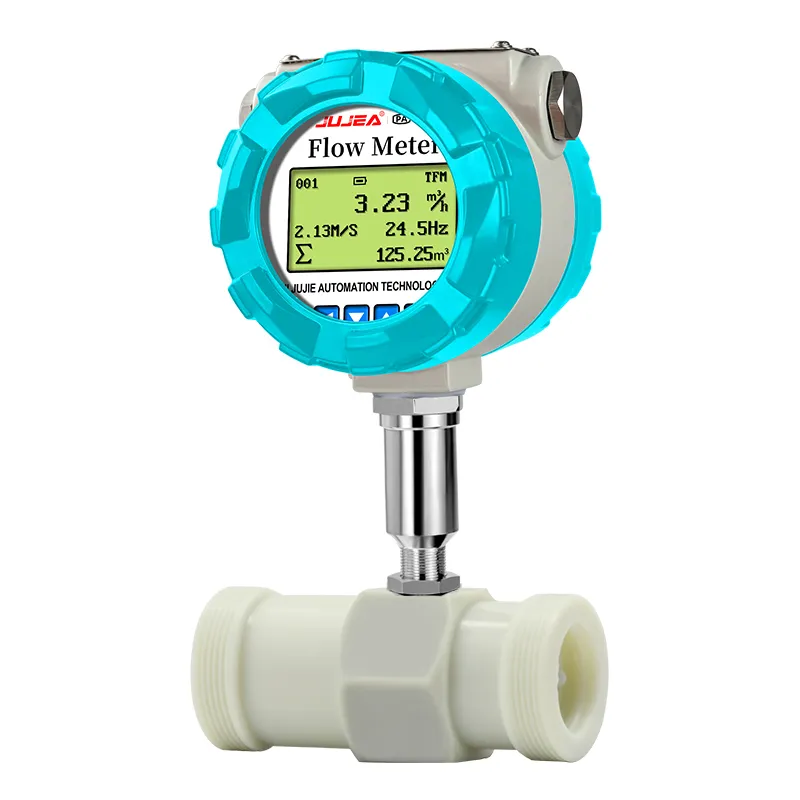

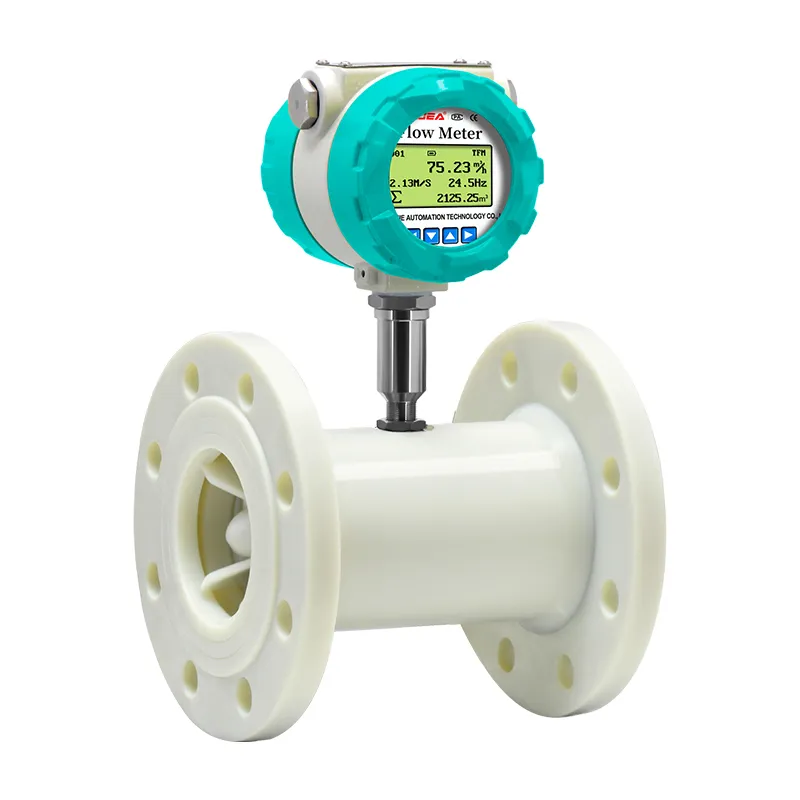

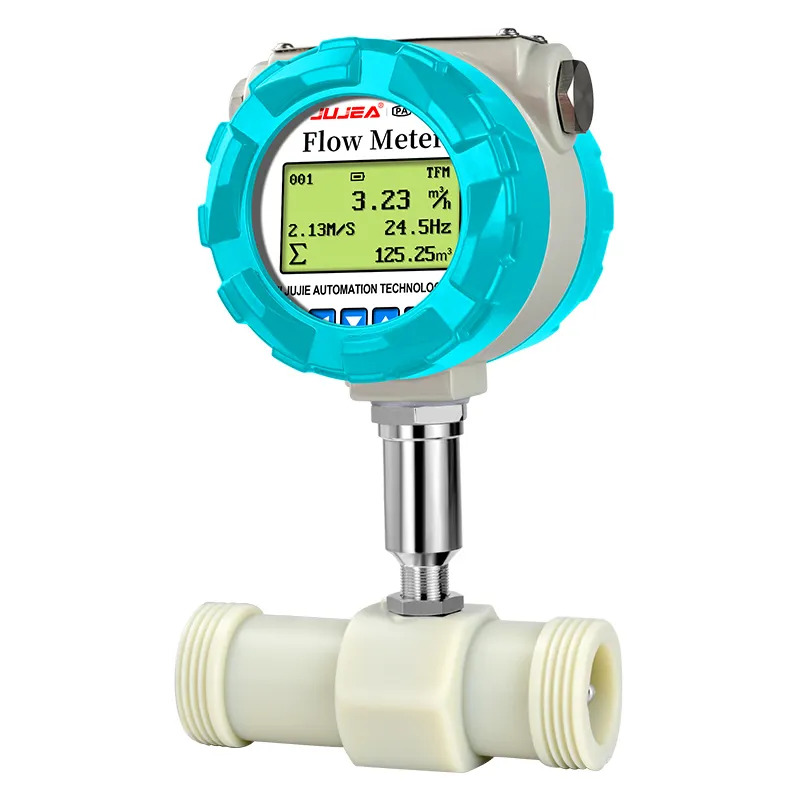

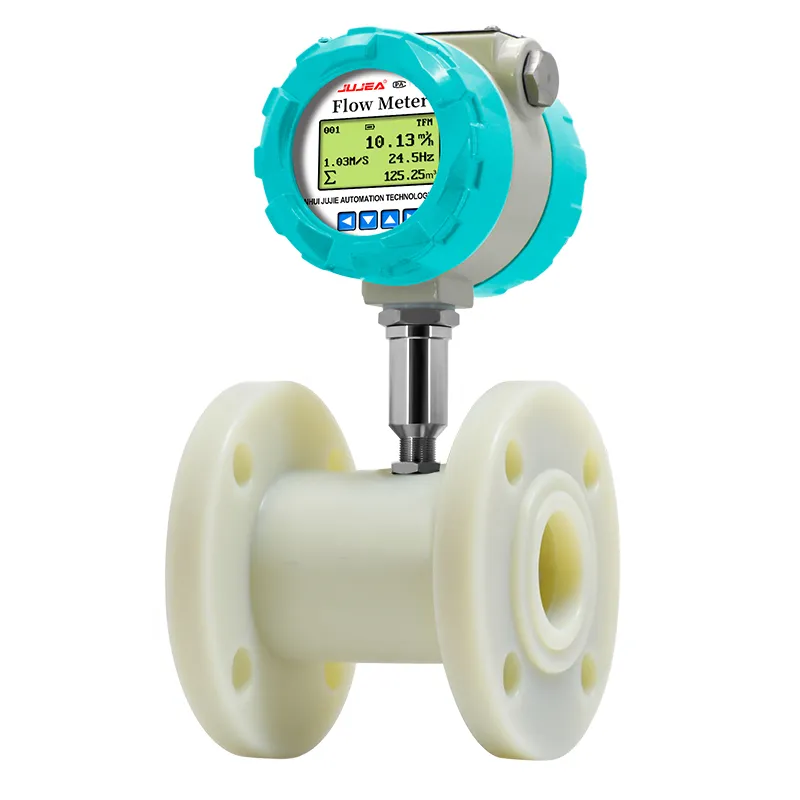

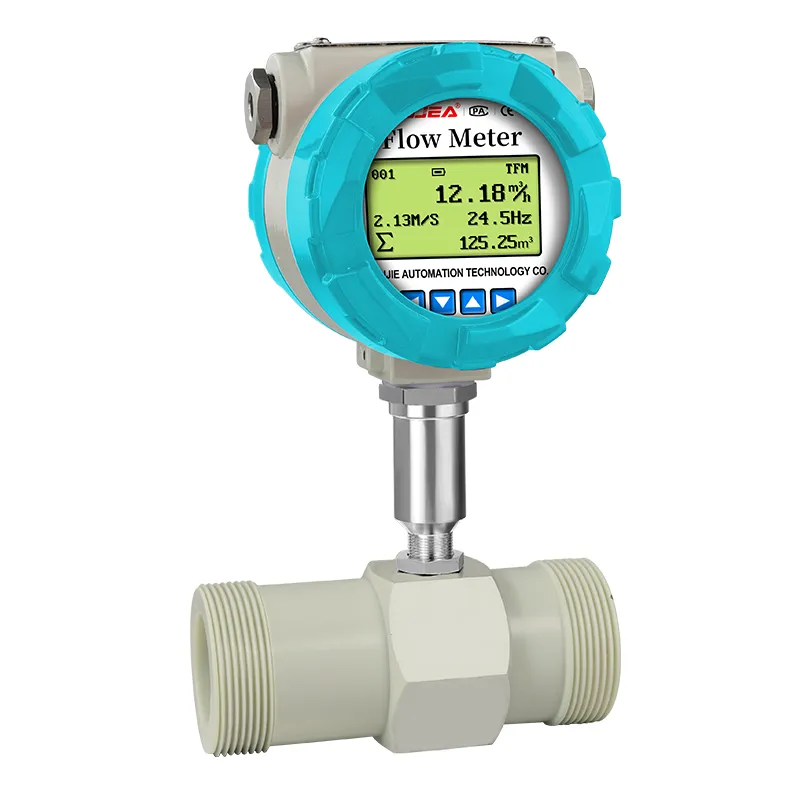

Débitmètre à turbine PTFE

Débitmètre à turbine PTFE avec corps de tuyau en PTFE résistant à la corrosion, entièrement résistant aux liquides corrosifs acides et alcalins et autres liquides corrosifs corrosifs à faible viscosité. Options de filetage/bride disponibles avec les sorties d'impulsion 4-20mA et RS485 pour les pipelines de produits chimiques.

Caractéristiques du débitmètre à turbine PTFE

  • corps d'écoulement plein de PTFE, résistance exceptionnelle à l'acide fort, liquides alcalins et corrosifs

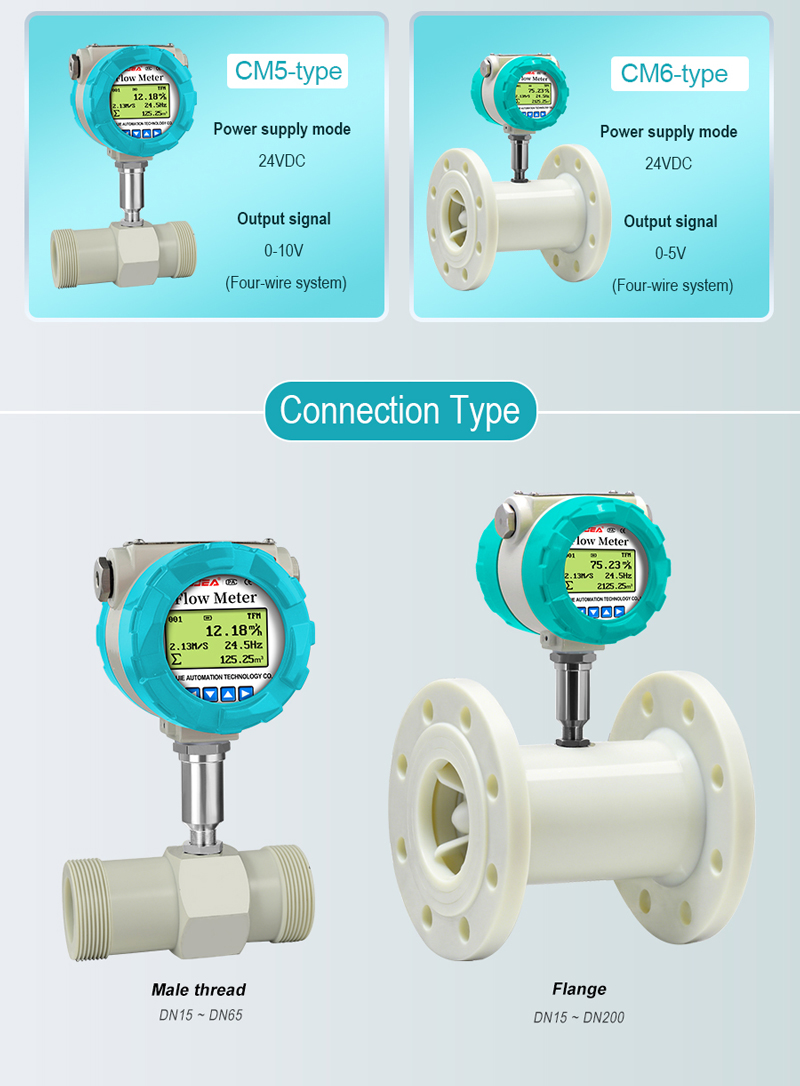

  • Deux styles de connexion: filetage et bride

  • rotor PTFE résistant à la corrosion, aucun contact métallique avec le milieu, performance antirouille

  • tête LCD numérique antidéflagrante, affichage en temps réel de la vitesse d'écoulement et du débit total

  • sorties de signaux multiples: impulsion, 4-20mA, Hart et RS485 Modbus pour le contrôle industriel

  • Structure légère, facile à installer et faible coût d'entretien

  • mur intérieur lisse, moyen pas facile à adhérer, pratique pour le nettoyage des pipelines


Spécification du débitmètre à turbine PTFE

Medium mesuré Sans impureté, liquide à faible viscosité et non fortement corrosif
Norme d'exécution Capteur de débit à turbine (JB/T9246-2016)
Règlement de vérification Débitmètre à turbine (JJG1037-2008)
Calibre de l'instrument et méthode de connexion Type de connexion de bride: DN15-DN200; Type de connexion de filetage: DN4-DN50; Type de connexion de pince: type de connexion DN4-DN200; Clamp hoop: DN4-DN100
Bride standard Norme conventionnelle HG/T 20592-2009
Autres normes Normes internationales de bride de tuyau telles que l'allemand DIN, ANSI américain, japonais JS
normes de bride de tuyau domestique telles que les normes du ministère de l'Industrie chimique, normes du ministère de la machinerie
Spécification de filetage Spécification conventionnelle Filetage de tuyau britannique (filetage externe)
Autres spécifications Filetage interne, filetage sphérique, filetage NPT, etc.
Classe de précision et répétabilité correspondante Classe de précision * 1± 1% R± 0.5% R± 0.2% R (personnalisation requise)
Répétabilité ≤ 0.33%≤ 0.17%≤ 0.07%
Ratio de gamme 6:1, 10:1, 20:1
Conditions de vérification Dispositif de vérification Méthode du compteur standard dispositif de vérification du débit de liquide; Méthode de la masse statique Dispositif de vérification du débit de liquide
Conditions environnementales Température ambiante: 20 ℃; Humidité relative: 65%
Conditions de fonctionnement Température moyenne Norme: -20 ℃ ~ 80 ℃; T: -40 ℃ ~ 180 ℃
Température ambiante -20 ℃ ~ 60 ℃
Humidité relative 5% ~ 90%
Pression atmosphérique 86Kpa ~ 106Kpa
Fonction de sortie Signal de sortie Signal de sortie, signal 4-20mA
Sortie de communication Communication RS485, protocole HART
Alimentation de travail Alimentation externe + 24VDC, adaptée à la sortie 4-20mA, sortie d'impulsion, RS485, etc

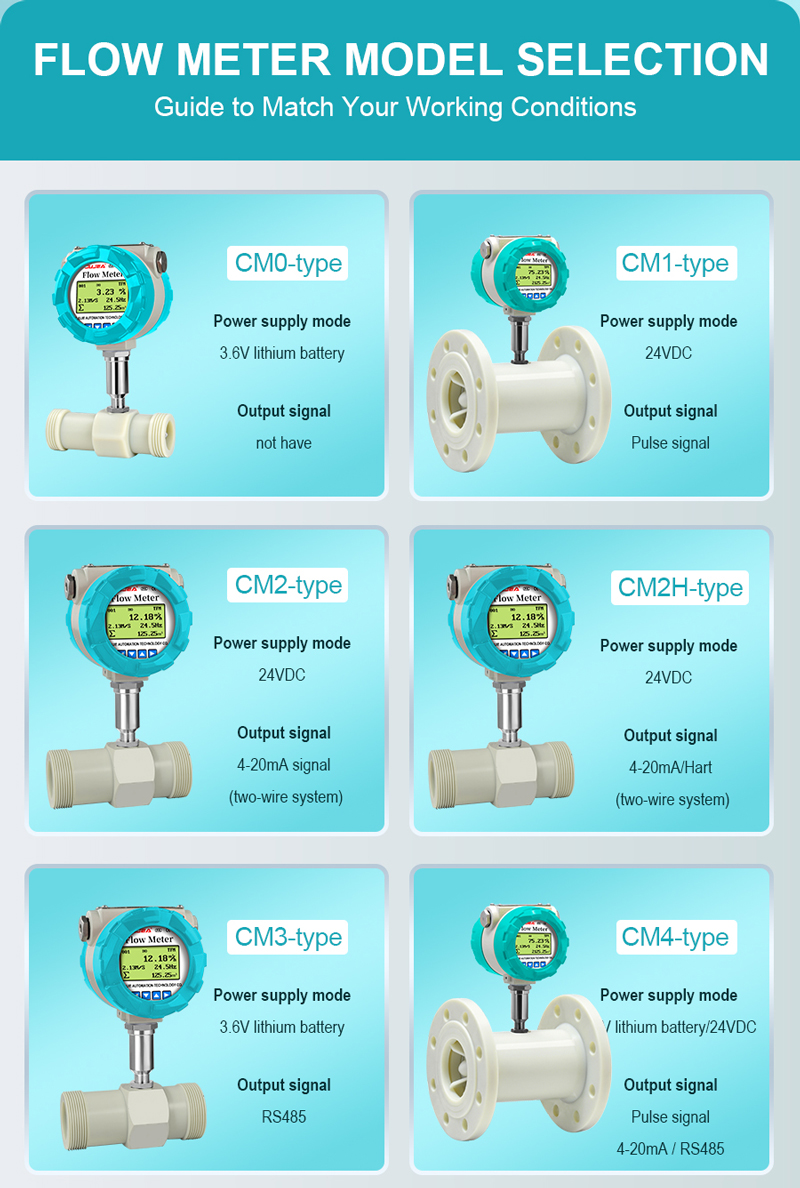

Alimentation interne CM0, CM4 (1 ensemble de batterie au lithium 3,6 V – 19 Ah)
Interface de la ligne de signalType NConnecteur Hirschmann DIN43650 ou prise d’aviation CX165P
Toute la sérieBoucle métallique étanche à filetage intérieur M20×1,5
Classe de protection contre les explosionsExdIIC T6 Gb
Indice de protectionIP65 ou supérieur (personnalisable)


Schéma du débitmètre à turbine PTFE
