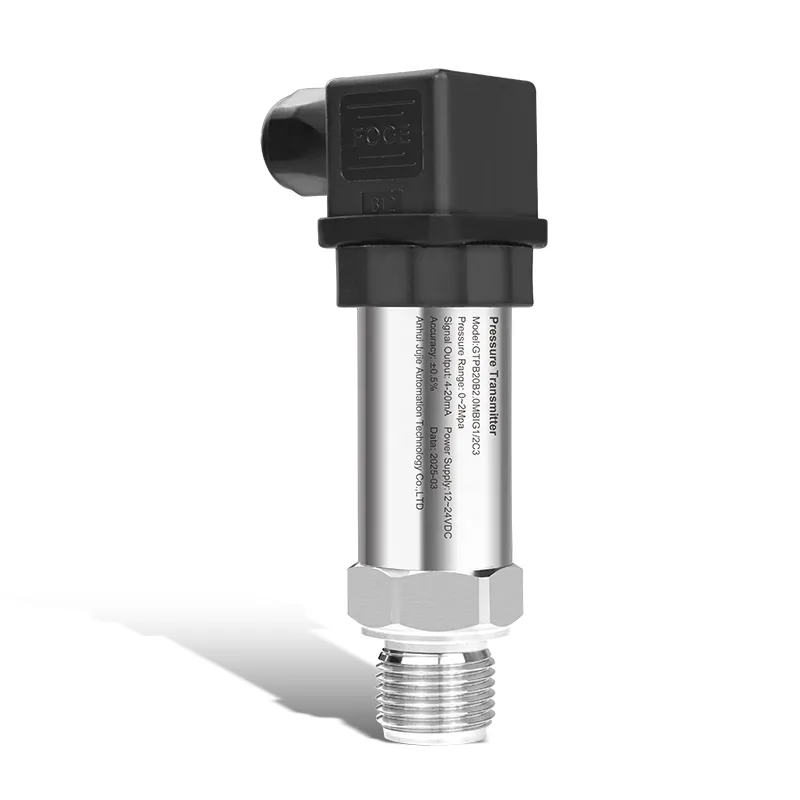

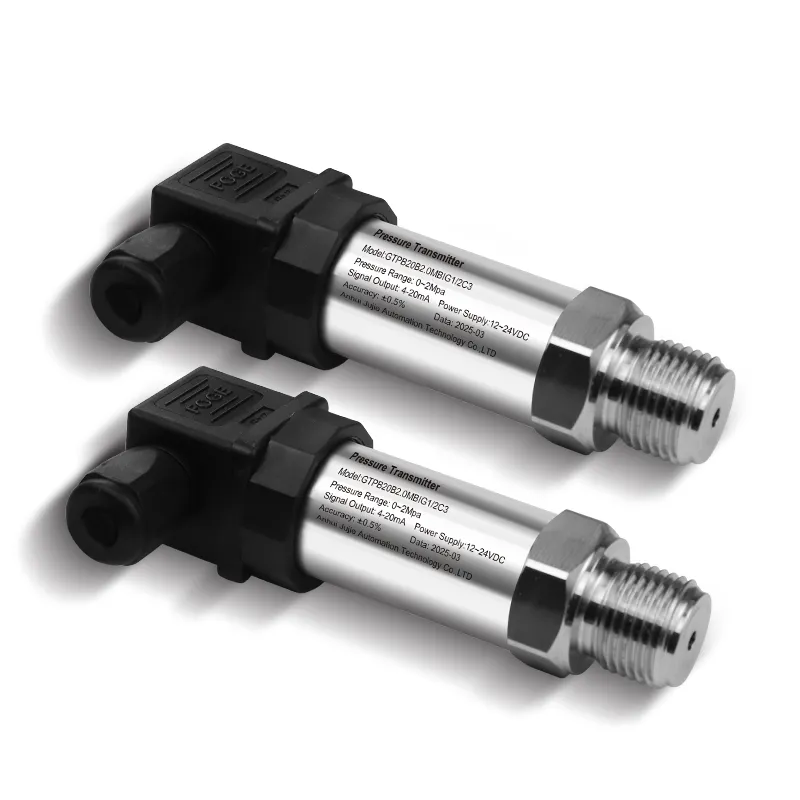

Transmetteur de pression

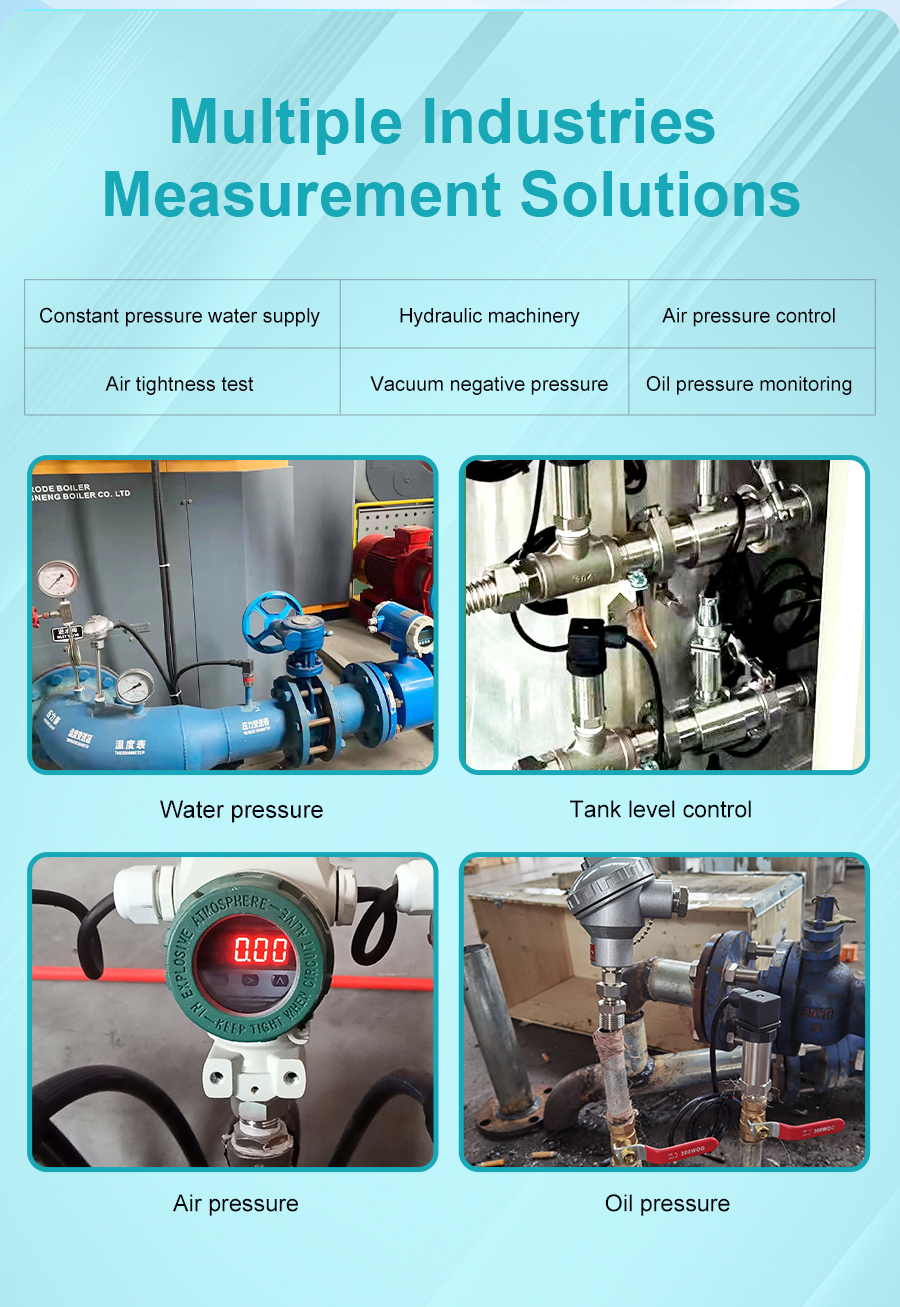

Notre gamme complète comprend des émetteurs de pression à diaphragme piézorésistifs et de rinçage standard alimentés par 24VDC. Avec une précision 0.1 ~ 0.5% FS, ils délivrent des signaux 4-20mA/0-10V. Les variantes de membrane plate résistent au colmatage moyen visqueux, à la surveillance de la pression des canalisations alimentaires, chimiques et des eaux usées.

Comment les transmetteurs de pression assurent-ils une précision élevée dans les applications de contrôle de processus?

  • Noyau de détection piézorésistive haute performance: adopte une puce de pression piézorésistive en silicium de qualité supérieure pour capturer de minuscules variations de pression. Le circuit intégré de précision intégré convertit les signaux millivolts faibles en sortie standard 4-20mA/0-10V, jetant ainsi une base solide pour une précision de mesure élevée constante.

  • Conception stricte de compensation de dérive de température: le circuit optimisé supprime le zéro thermique et la dérive de sensibilité en dessous de 0.03% FS/℃. Il compense les écarts de lecture causés par les changements de température ambiante et moyenne, en maintenant une précision stable sur de larges plages de température de travail de 0 ℃ à 100 ℃.

  • Options d'étalonnage de précision à plusieurs niveaux: disponible avec des notes de précision 0.1, 0.3 et 0.5 à grande échelle via un étalonnage normalisé en usine. Chaque unité subit un étalonnage complet pour éliminer les erreurs linéaires, correspondant à différentes demandes de mesure de contrôle industriel de haut niveau.

  • Structure en acier inoxydable scellé anti-interférence: Boîtier entièrement scellé en acier inoxydable avec protection IP65 isole les circuits internes de la poussière, de l'humidité et des milieux corrosifs. La structure résistante aux chocs affaiblit les interférences de vibration des pompes et des compresseurs pour éviter les fluctuations du signal.

  • Conception anti-blocage du diaphragme d'isolement: Le diaphragme plat de rinçage empêche l'accumulation de liquide visqueux, de boues et de particules sur la surface de détection de pression. Il évite la distorsion de mesure causée par un colmatage moyen, soutenant des lectures précises à long terme dans les pipelines d'aliments et d'égouts.

  • Sortie de signal stable normalisée: prend en charge le signal de courant 4-20mA à deux fils pour une transmission longue distance sans atténuation de la tension. Comparé à la tension de sortie, il élimine la perte de signal le long des câbles, garantissant une réception précise des données par PLC et des instruments de contrôle.


Comment les transmetteurs de pression améliorent-ils la sécurité et l'efficacité dans les applications critiques?

  • Noyau de détection piézorésistive haute performance: adopte une puce de pression piézorésistive en silicium de qualité supérieure pour capturer de minuscules variations de pression. Le circuit intégré de précision intégré convertit les signaux millivolts faibles en sortie standard 4-20mA/0-10V, jetant ainsi une base solide pour une précision de mesure élevée constante.

  • Conception stricte de compensation de dérive de température: le circuit optimisé supprime le zéro thermique et la dérive de sensibilité en dessous de 0.03% FS/℃. Il compense les écarts de lecture causés par les changements de température ambiante et moyenne, en maintenant une précision stable sur de larges plages de température de travail de 0 ℃ à 100 ℃.

  • Options d'étalonnage de précision à plusieurs niveaux: disponible avec des notes de précision 0.1, 0.3 et 0.5 à grande échelle via un étalonnage normalisé en usine. Chaque unité subit un étalonnage complet pour éliminer les erreurs linéaires, correspondant à différentes demandes de mesure de contrôle industriel de haut niveau.

  • Structure en acier inoxydable scellé anti-interférence: Boîtier entièrement scellé en acier inoxydable avec protection IP65 isole les circuits internes de la poussière, de l'humidité et des milieux corrosifs. La structure résistante aux chocs affaiblit les interférences de vibration des pompes et des compresseurs pour éviter les fluctuations du signal.

  • Conception anti-blocage du diaphragme d'isolement: Le diaphragme plat de rinçage empêche l'accumulation de fluide visqueux, de boues et de particules sur la surface de détection de pression. Il évite la distorsion de mesure causée par un colmatage moyen, soutenant des lectures précises à long terme dans les pipelines d'aliments et d'égouts.

  • Signal de sortie stable normalisé: prend en charge le signal de courant 4-20mA à deux fils pour une transmission longue distance sans atténuation de la tension. Comparé à la tension de sortie, il élimine la perte de signal le long des câbles, garantissant une réception précise des données par PLC et des instruments de contrôle.

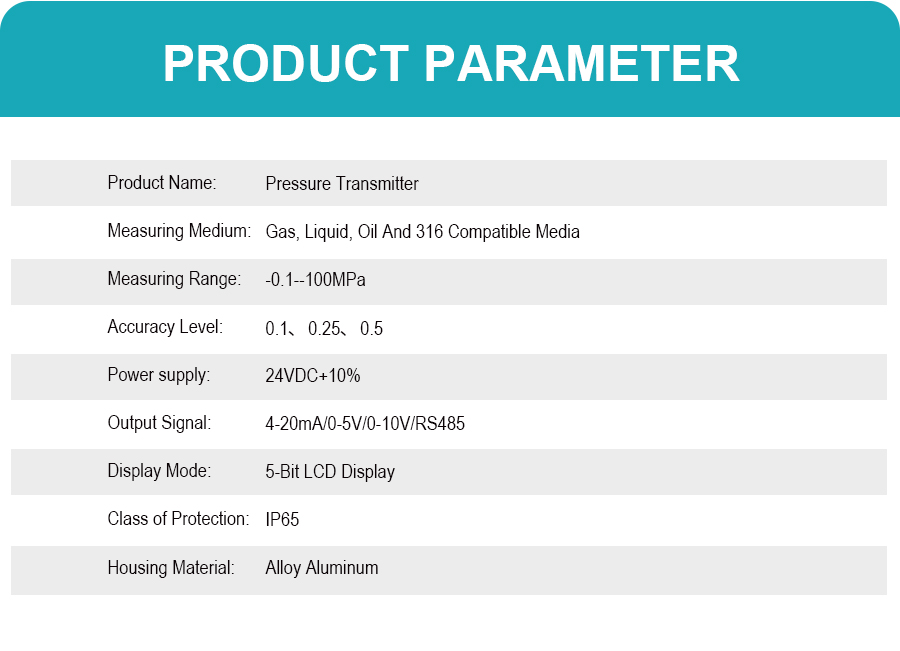

Spécification du transmetteur de pression

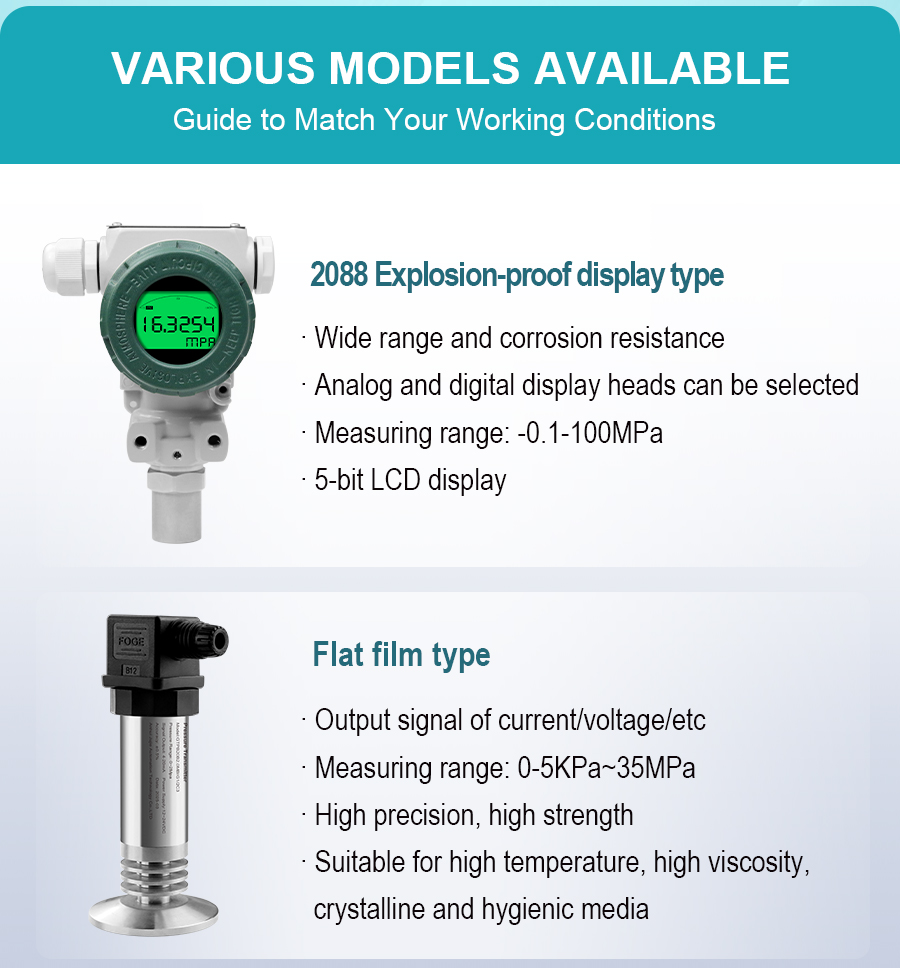

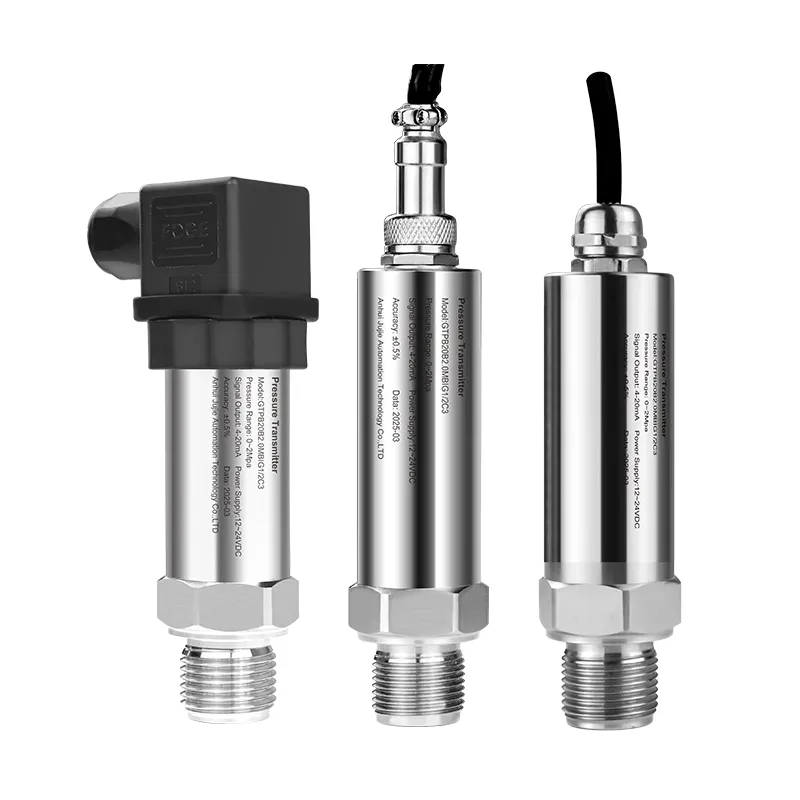

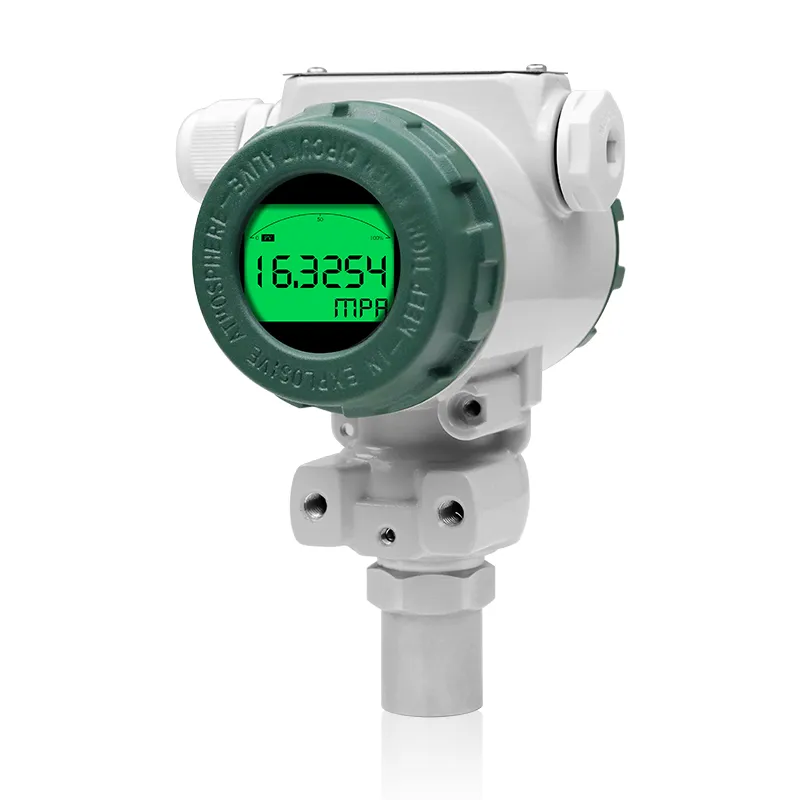

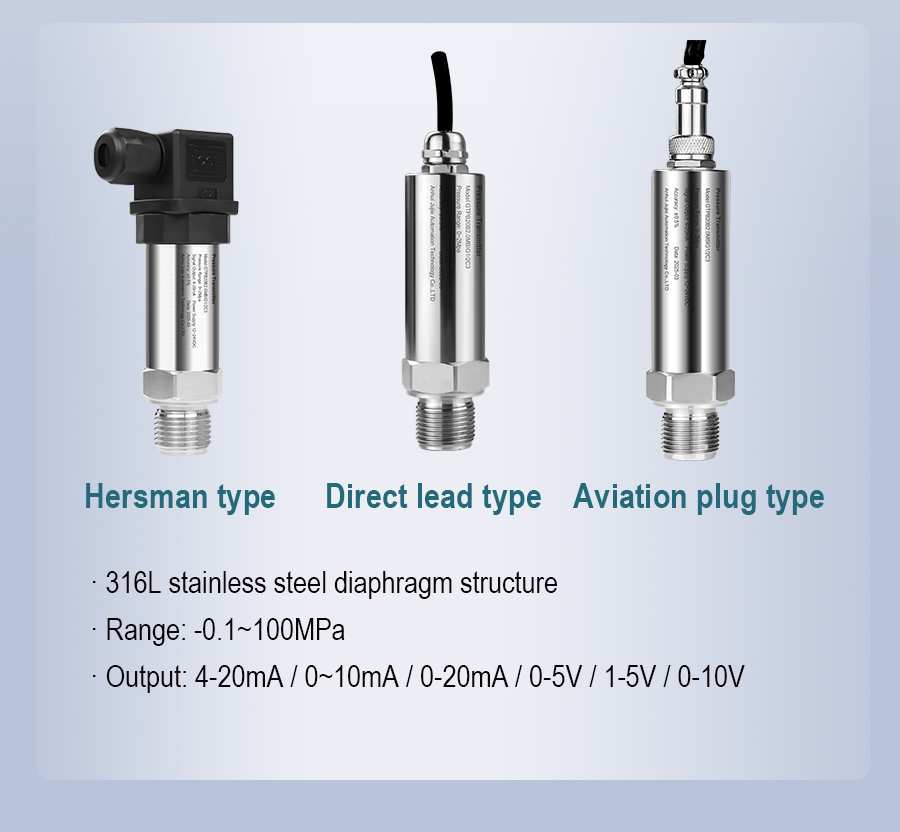

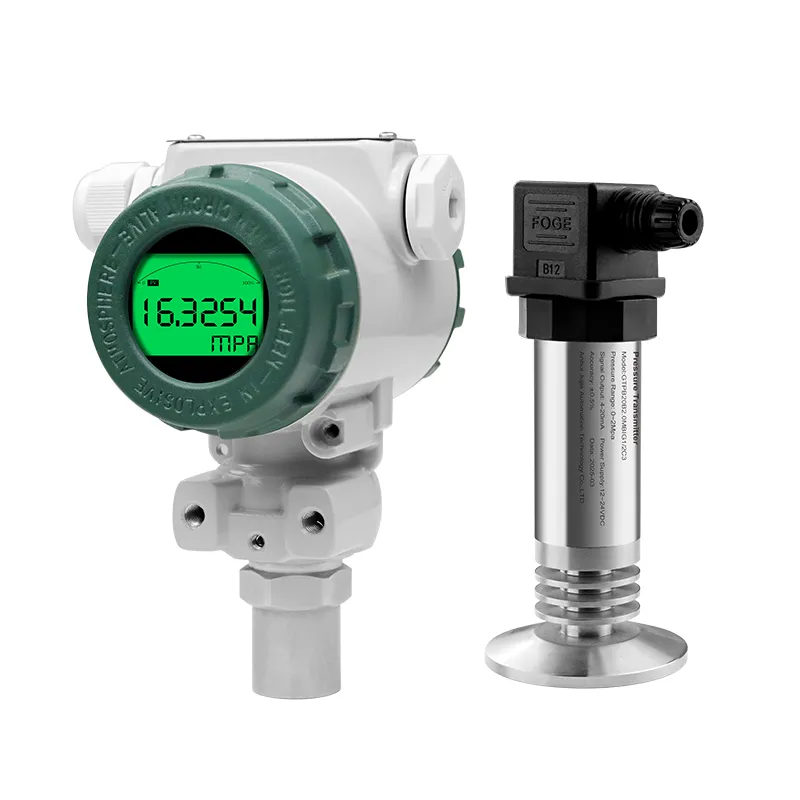

paramètre 2088 antidéflagrante Type sanitaire Type de Hirschmann Type de prise d'aviation Direct type de plomb
24VDC
signal de sortie 4 ~ 20mA / 0 ~ 5V / 0 ~ 10V / RS485
Classe de précision 0.25% / 0.5%
Plage de mesure -0.1 ~ 100MPa / 100 ~ 200MPa / 200 ~ 400MPa / 400 ~ 600MPa
Température de fonctionnement -10 ℃ ~ 70 ℃
Dérive zéro thermique ≤ 0.03% FS/℃
Dérive de sensibilité thermique ≤ 0.03% FS/℃
Résistance d'isolation ≥ 20M Ω/250V
catégorie antidéflagrante Exd IIC T6 Gb----
Affichage Affichage local ----
Grade de protection IP65IP67

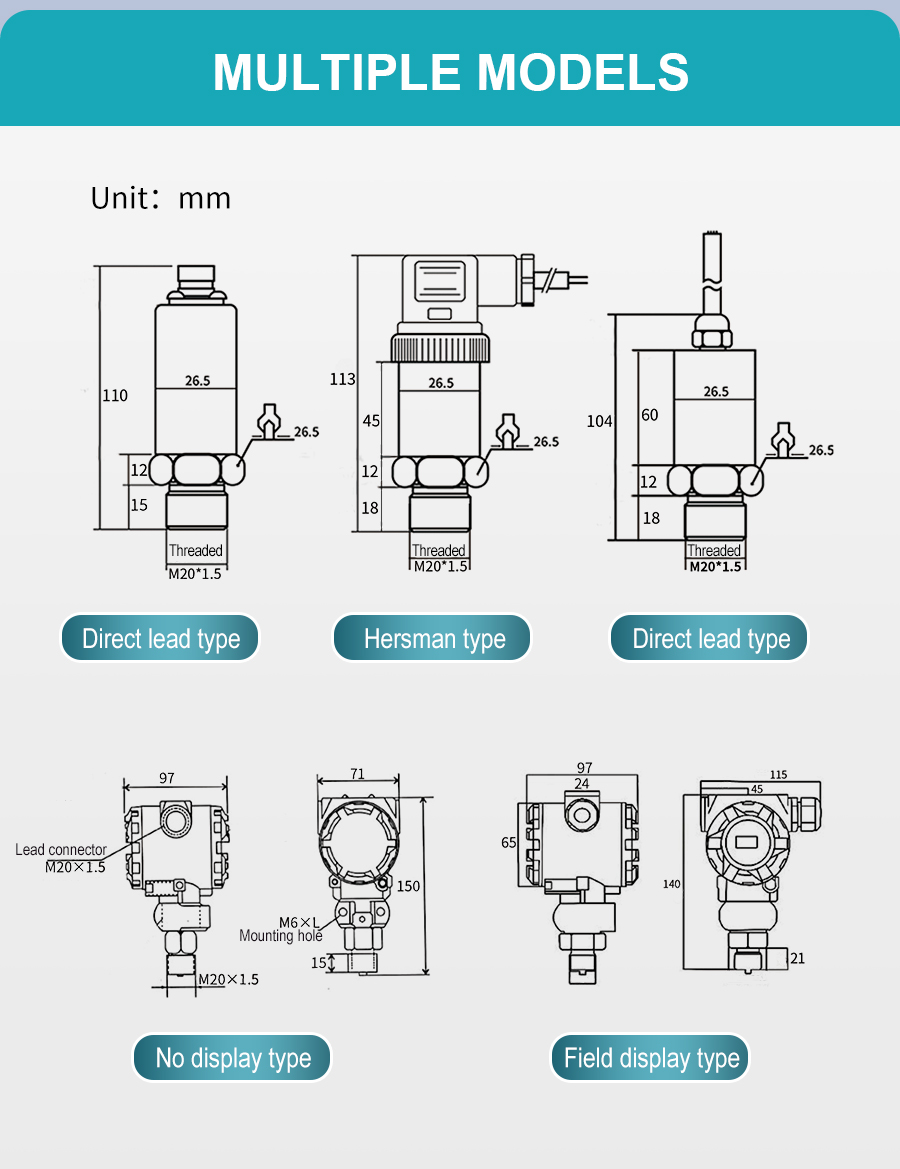

Diagramme du transmetteur de pression
