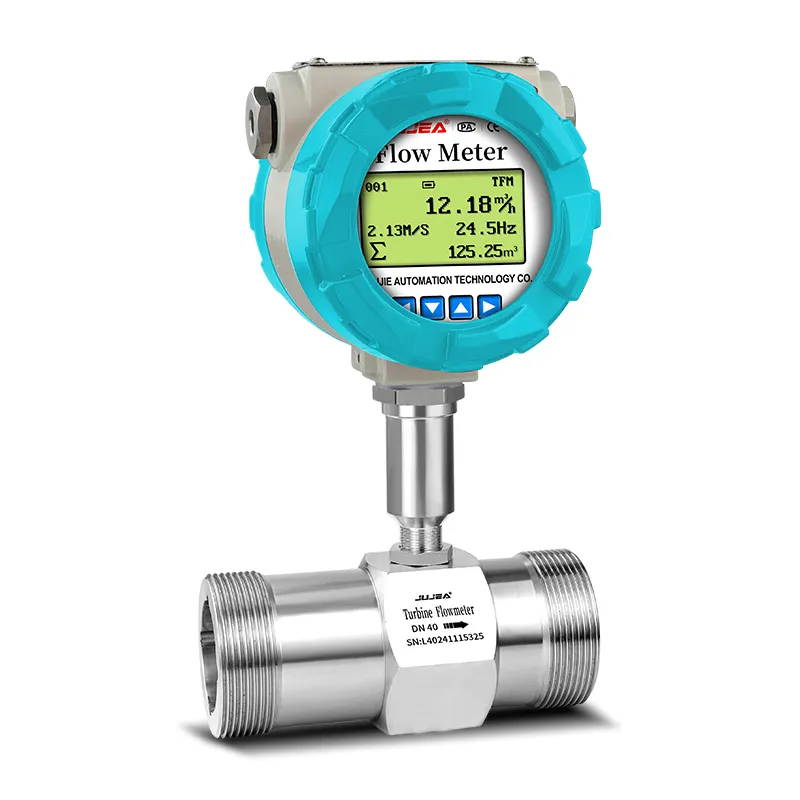

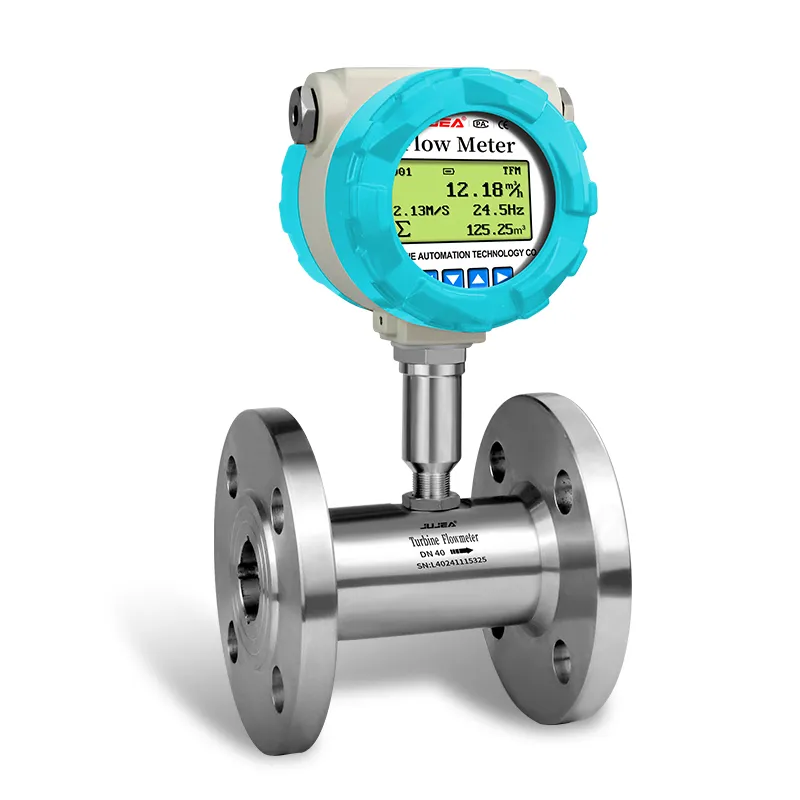

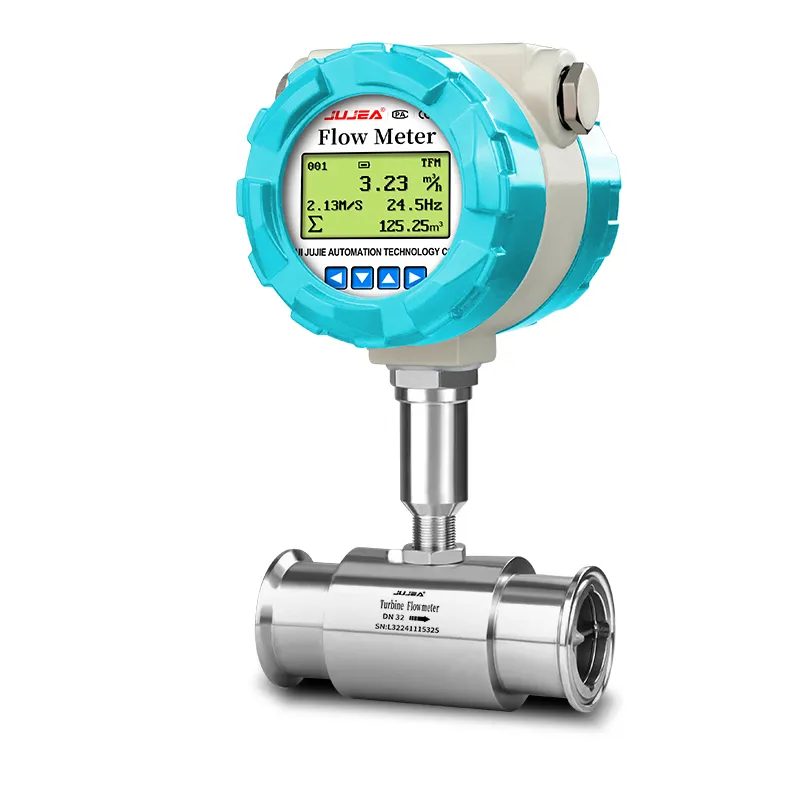

Débitmètre à turbine liquide

Le débitmètre à turbine de haute précision de la série GTLWGY utilise la technologie d'équilibrage de couple pour offrir une précision de ± 0.5%, une excellente répétabilité et une réponse rapide. Doté d'un design robuste et léger avec un faible entretien, il s'intègre parfaitement via 4-20mA, pulse, 0-10v,0-5V ou RS485 Modbus. Pour les environnements exigeants, les options personnalisées incluent la certification antidéflagrante ExdIICT6 Gb, la résistance à haute température jusqu'à 180 ° C, le niveau de protection IP68 et les modèles PTFE résistant à la corrosion.

Caractéristiques du débitmètre à turbine liquide

Haute précision: offre une précision jusqu'à ± 0.5% avec une excellente répétabilité.
Réponse rapide: capture instantanément les changements de flux transitoires, idéal pour un batching quantitatif.
Ratio de réduction large: S'effectue de manière fiable sur de larges plages d'écoulement avec une faible chute de pression.
Compact et robuste: Design léger avec un boîtier en acier inoxydable durable pour une installation facile.
Intégration intelligente : Prend en charge les sorties multi-signaux, y compris 4-20mA, Pulse, et RS485 Modbus.
Environnement rigoureux Prêt: ExdIICT6 Gb facultatif, résistant aux explosions et à haute température de 180 ° C et étanche IP68 pour des processus exigeants.

Spécification du débitmètre à turbine liquide

	sans impuretés, faible viscosité, pas de liquide corrosif fort
Standard	Capteur de débit à turbine (JB/T9246-2016)
Procédure	Débitmètre à turbine (JJG1037-2008)
calibre de l'instrument et connexion	Bride	DN15-DN200

	Fileté	DN4-DN65
Pince	DN4-DN100
Bride	Norme	HG20592-2009
	Autres-Internationaux	DIN, ANSI, JS
	Autres-Norme nationale	de l'industrie chimique, norme de machines
Filetage	Spécifions	Filetage de tuyau britannique (filetage externe)
Filetage	Autres	Filetage interne, filetage sphérique, filetage NPT, etc.
Précision Répétabilité	Précision	Niveau 1.0, niveau 0.5, niveau 0.2 (Doit être personnalisé)
Précision Répétabilité	Répétabilité	≤ 0.33%, ≤ 0.16%, ≤ 0.067%
Rapport de plage	1:6; 1:10; 1:20
Étalonnage	Conditions d'étalonnage	Étalonnage standard du débit liquide Méthode de la masse statique étalonnage du débit de liquide Température ambiante 20 ℃ Humidité ambiante 65%
Utilisation	Température moyenne	Configuration standard-20 ℃ ~ 100 ℃ T1 (type général, personnalisé) -20 ℃ ~ 120 ℃ T2 (type haute température, personnalisé) -20 ℃ ~ 150 ℃ T3 (type haute température, personnalisé) -20 ℃ ~ 180 ℃
	Température	-20 ℃ ~ 60 ℃
	Humidité	5% ~ 90%
	Pression	86Kpa ~ 106Kpa
Fonction de sortie	Signal	Signal d'impulsion, Signal de 4-20mA
Fonction de sortie	Sortie	communication RS485, protocole HART
Alimentation	Alimentation externe	+ 24VDC, adapté pour une sortie de 4-20mA, sortie d'impulsion, RS485, etc.
Alimentation	Puissance interne	1 jeu de batterie au lithium 3.6V 19Ah
Interface de signal	Type N	Connecteur Hissman DIN43650 ou prise aviation CX165P
Interface de signal	Gamme complète	Filetage interne de la boucle étanche en métal M20 × 1.5
Antidéflagrant	Catégorie antidéflagrante ExdC T6 Gb
Protection	Niveau de protection IP65

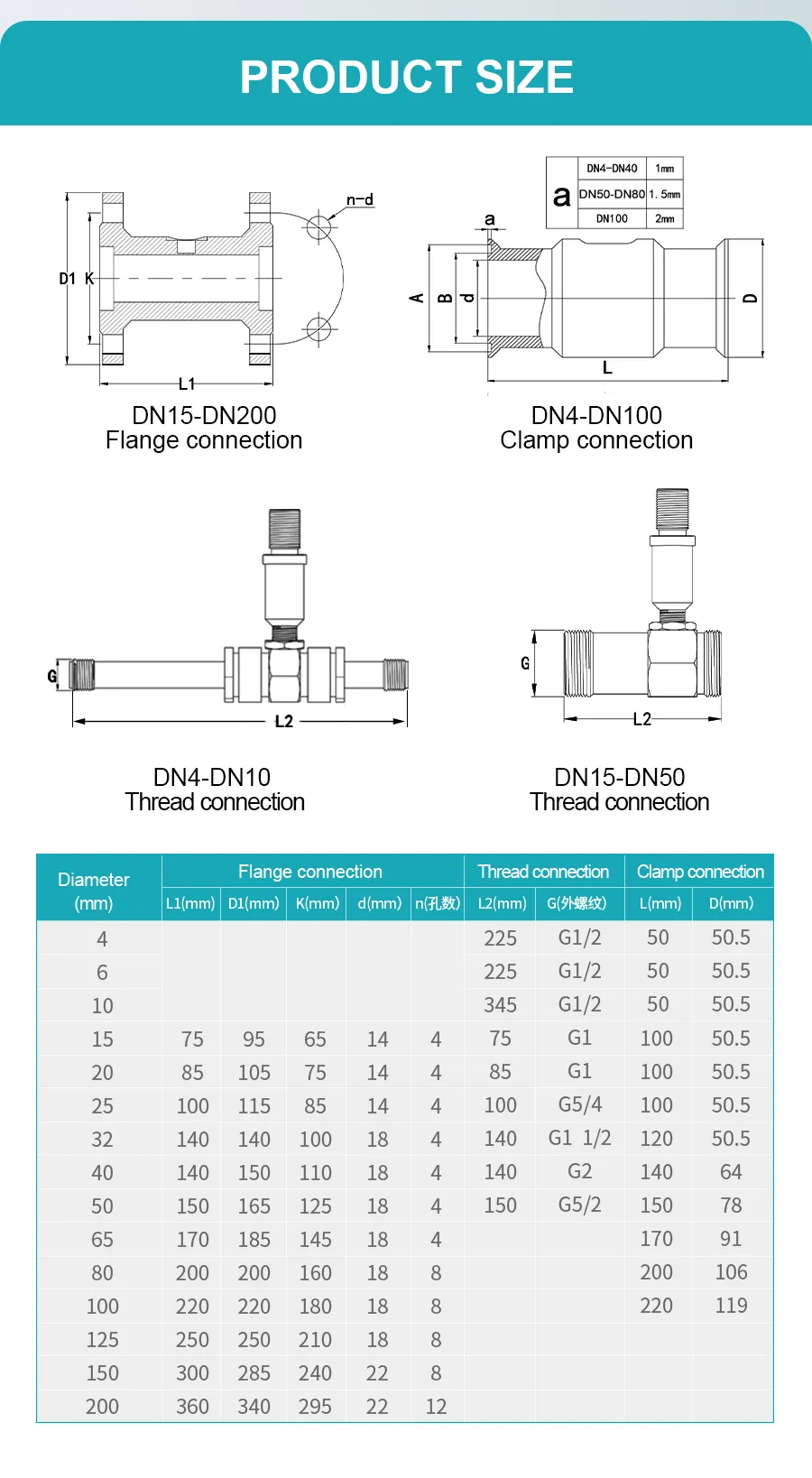

Diagramme du débitmètre à turbine liquide

product size
