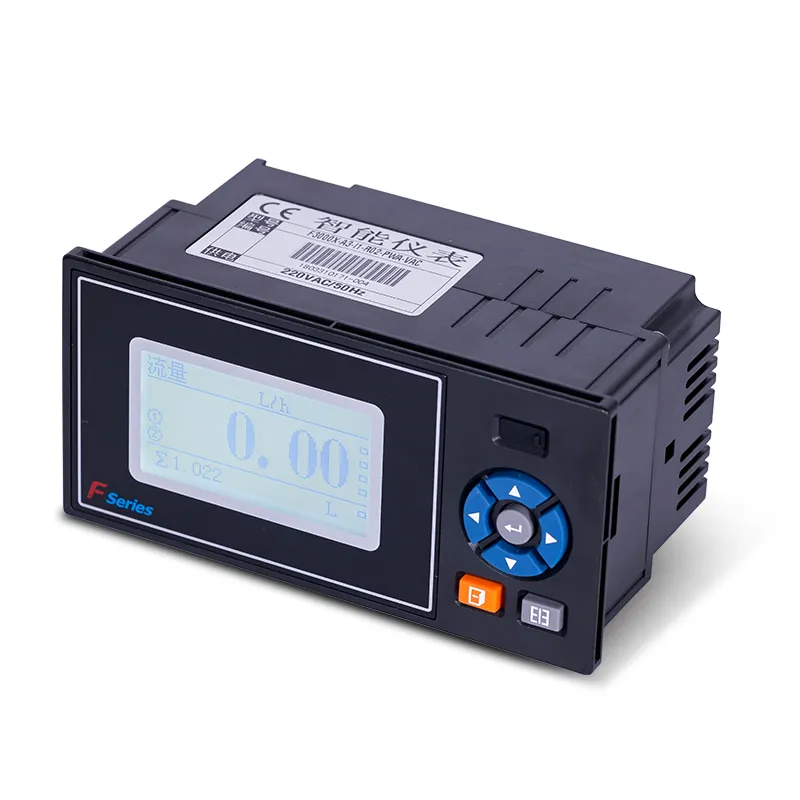

Totalisateur de débit GT30XF

Le totalisateur de flux intelligent GT30XF adopte une puce ARM, prenant en charge les signaux de flux d'impulsion/4-20mA et de température Pt100. Il réalise une compensation température-pression vapeur/gaz, stocke les rapports de décalage/quotidiens, avec RS485 Modbus pour la mesure du débit industriel.

Caractéristiques du totalisateur de débit GT30XF

Noyau de Cortex-M3 ARM haute performance, précision de mesure élevée ± 0.2% FS
Entrée multi-signal: impulsion, débit 4-20mA, pt100 signaux de température et de pression
Algorithme professionnel de compensation de fluide pour la vapeur, gaz naturel et gaz général
Compensation d'urgence intégrée si les signaux de température/pression ne parviennent pas à éviter la perte de calcul
Stockage complet des données: rapports cumulés décalés/quotidiens/mensuels/annuels, Journaux de mise hors tension
sauvegarde du disque USB pour l'exportation de tous les enregistrements de mesure et paramètres de configuration
Multiple communication: RS485/RS232 Modbus RTU, prend en charge la fonction d'impression de synchronisation
jusqu'à 3 sorties d'alarme de relais pour un débit élevé/faible, seuils de température et de pression
Vue de débogage du signal brut à l'écran pour un étalonnage rapide et un dépannage
Panneau intégré de montage, alimentation électrique à tension large AC/DC pour divers sites industriels

Spécification du totalisateur de débit GT30XF

Écran <10 11>		128*64 Dot Matrice Monochrome LCD Affichage (LCD)
Précision		Précision d'affichage et de mesure: ± 0.2% F.S.
Processeur		Cortex-M3 ARM haute performance 32 bits RISC Core
Fonction d'entrée	Canal d'écoulement	Signaux analogiques: 4-20mA, 0-10mA, etc.; Signal de fréquence: Fr (plage: 0.0-5000.0HZ, faible niveau <1V, niveau élevé ≥ 5V)
	Canal de température	4-20mA, 0-10mA, Pt100, etc.
	Canal de pression	4-20mA, 0-10mA, Etc.
Fonction de sortie	Sortie de distribution	Fournit 1 ensemble (F12) 12VDC et 2 ensembles (Q24, P24) 24VDC capteur d'alimentation, courant de sortie max par canal 30mA
	Sortie de transmission	Prend en charge 1 canal de sortie de transmission de courant standard (source facultative), capacité de charge 500Ω (Max)
	Sortie de relais	Prend en charge jusqu'à 3 canaux de sortie de relais, note de contact 3A @ 250VAC/3A @ 30VDC, Alarmes configurables hautes, hautes, basses, basses
Interface de communication		RS232C ou RS485, prend en charge le protocole Modbus RTU, taux de bauds (1200, 2400, 4800, 9600)
Rapport de sauvegarde et de transfert		prend en charge le protocole USB2.0, prend en charge le transfert de rapport cumulatif via le disque U de 1G à 32G
Alimentation		par défaut 220VAC/50HZ l'approvisionnement, prend en charge l'alimentation 24VDC ou 12VDC DC (Veuillez spécifier lors de la commande pour l'alimentation CC)
Environnement de travail		Température de fonctionnement: 0 ~ 50 ℃ (évitez la lumière directe du soleil) Humidité de fonctionnement: 0 ~ 85% R.H (aucune condensation) Altitude:<2000 mètres
Poids net de l'instrument		≤ 1.0kg
Langue		chinois et anglais bilingue

Schéma du totalisateur de débit GT30XF

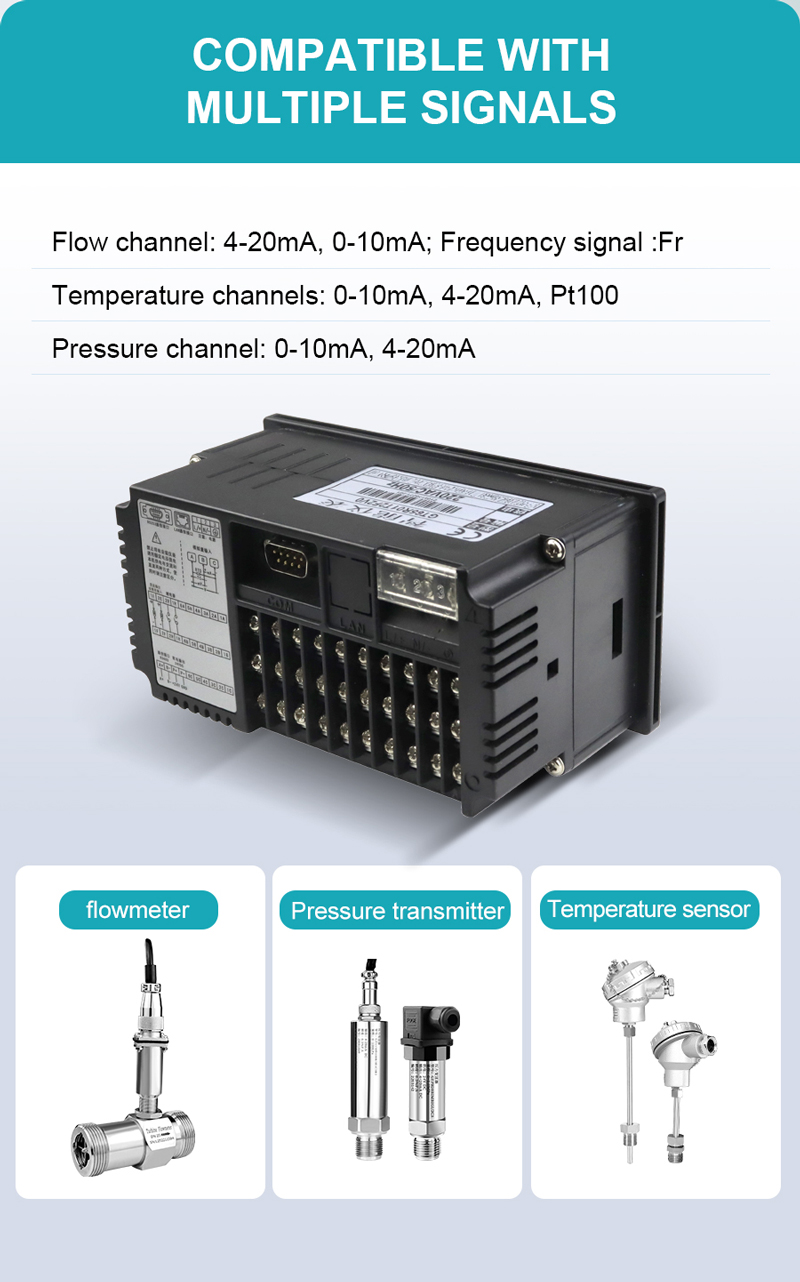

GT30XF Flow Totalizer for Industrial Instrumentation and Control

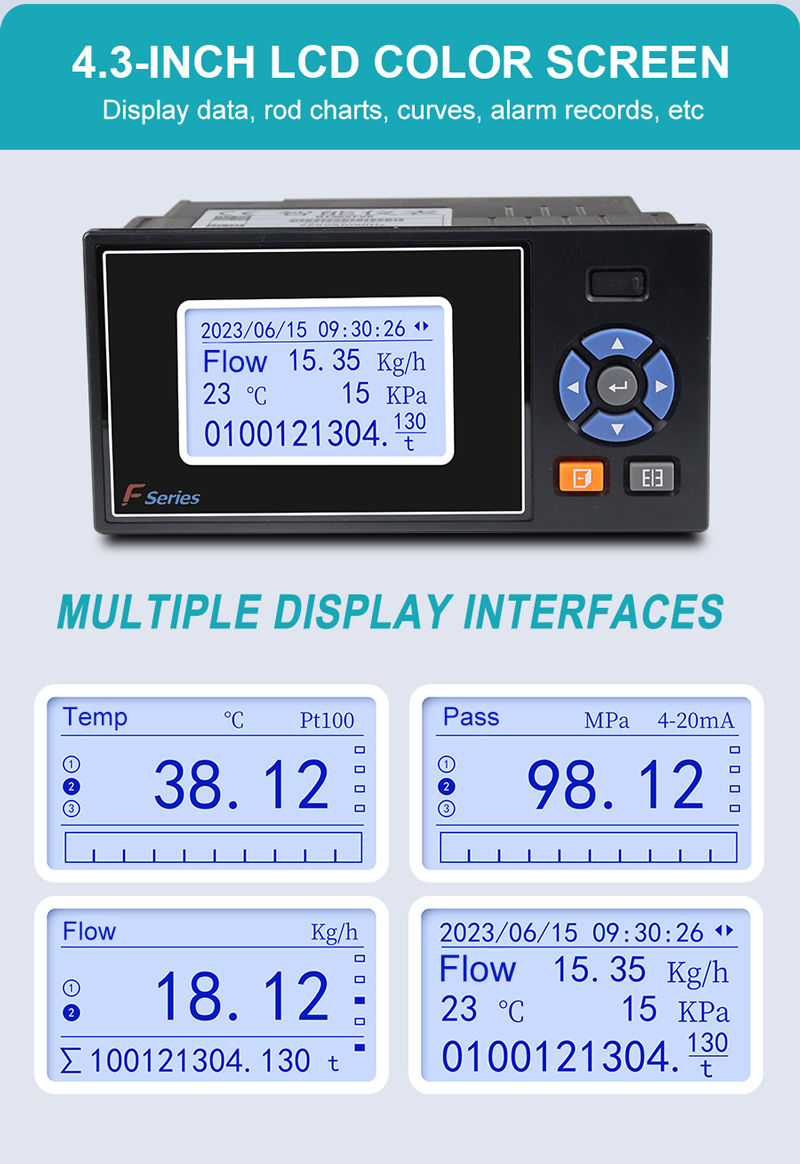

GT30XF Flow Totalizer for Instrumentation and Process Control
