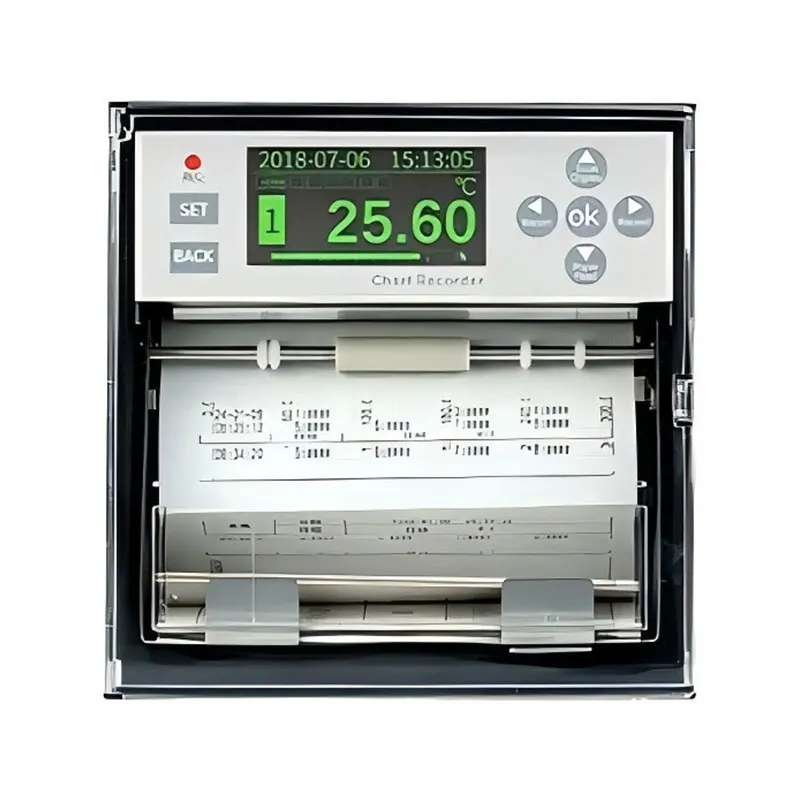

Enregistreur graphique GT11R

L'enregistreur industriel de carte de papier GT11R prend en charge 12 canaux de signal universels, avec impression thermique pour les courbes/données. Écran OLED équipé, 6 alarmes relais, exportation USB et Modbus RS485, largement utilisé pour l'enregistrement des processus de température/pression.

Caractéristiques de l'enregistreur graphique GT11R

Entrée de signal universelle à 12 canaux, compatible avec 4-20mA, tension, pt100 et tous les thermocouples standard
Affichage en temps réel OLED haute définition, prend en charge la visualisation des canaux cycliques et l'aperçu des paramètres
Trois modes d'impression: courbe/données/mixte; Vitesse du papier réglable 10-450 mm/h
Six sorties d'alarme relais indépendantes pour signaux anormaux de limite HH/H/LL/L
Alimentation 24VDC intégrée pour alimenter les émetteurs de champ directement
stockage de données hors ligne sur disque flash USB, support de rediffusion de la courbe d'historique et exportation
Standard RS485 Communication Modbus RTU pour la liaison du système informatique supérieur
sortie de retransmission 4-20mA à 6 canaux pour la correspondance des instruments secondaires
Correction linéaire multipoint et filtrage numérique pour stabiliser les signaux mesurés fluctuants
Installation intégrée au panneau standard 144 × 144, double alimentation AC/DC Options

Spécification de l'enregistreur graphique GT11R

Canal d'entrée	12 canaux
Période d'échantillonnage	1 seconde
Enregistrement papier	Papier thermique industriel plié, 120mm de large, 8 mètres de long
Vitesse d'alimentation du papier	10 ~ 450 mm/h
alimentation	100 ~ 240VAC 50 ~ 60Hz / 24VDC ± 10% 45W
Environnement de travail	-10 ~ 60 ℃ / 0 ~ 85% HR (sans condensation)
Temps d'échauffement	30 minutes après la mise sous tension
installation	Intérieur, panneau de montage, inclinaison vers l'arrière <30 degrés à partir du plan horizontal
Épaisseur du panneau d'installation	2 ~ 12mm
Poids de l'instrument	Approx. 3kg
Dimensions de l'instrument	144 (W) x 144 (H) x 233 (D)
Environnement de stockage	-20 ~ 80 ℃ / 0 ~ 85% HR (sans condensation)
Relais	normalement ouvert, 250VAC 3A, 30VDC 3A (charge résistive)
Sortie de distribution de puissance	24VDC ± 10% 60mA
> Déviation d'alimentation papier	MAX 2mm
