Fabricants de débitmètres: Guide de sélection des débitmètres liquides communs

En tant que fabricant de débitmètres, nous avons des cas dans la production industrielle, l'approvisionnement en eau municipale, l'énergie et les industries chimiques, etc. Voici un résumé du guide d'achat des débitmètres:

mesurer avec précision le débit de liquide est essentiel pour assurer l'efficacité de la production, le contrôle des coûts et la sécurité. Les débitmètres à turbine, les débitmètres électromagnétiques, les débitmètres à ultrasons et les débitmètres à vortex sont les quatre dispositifs de mesure de débit les plus utilisés dans le secteur des liquides. Chacun repose sur un principe de fonctionnement unique, résultant en des avantages de performance différenciés et des limites d'application.

Analyse des caractéristiques de base des débitmètres de liquide principaux 1.4

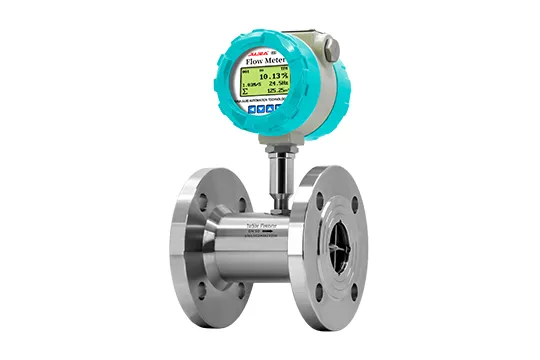

(1) Débitmètre à turbine

Scénarios d'utilisation des 1.1

Les débitmètres à turbine, avec leurs avantages de mesure de haute précision, sont largement utilisés dans les applications de liquides propres nécessitant une précision de mesure de débit élevée. Il s'agit notamment de mesurer la livraison d'huiles raffinées telles que l'huile légère et le diesel dans l'industrie pétrochimique, de remplir et de mesurer des liquides stériles tels que l'eau purifiée et le lait dans l'industrie des aliments et des boissons, et mesurer précisément la livraison de médicaments liquides dans l'industrie pharmaceutique. Ils sont également largement utilisés pour surveiller l'écoulement des milieux lubrifiants tels que l'huile de lubrification et l'huile hydraulique dans les systèmes de refroidissement industriels, et sont particulièrement adaptés à la viscosité moyenne à faible, liquides sans impureté.

Avantages 1.2

Précision de mesure élevée: dans la plage de débit nominale, la précision peut généralement atteindre ± 0.2% ~ ± 1.0%. C'est l'un des types de mesure de débit de liquide les plus précis actuellement et peut répondre aux besoins de mesure de haute précision.

Vitesse de réponse rapide: les pales de turbine sont très sensibles aux changements d'écoulement et peuvent rapidement capturer les fluctuations instantanées du débit, les rendant adaptés aux scénarios dynamiques qui nécessitent une surveillance en temps réel des changements d'écoulement.

Structure compacte et installation facile: il est de taille relativement petite et léger, nécessite moins d'espace d'installation et dispose de méthodes d'installation flexibles. Il peut être connecté par bride, pince ou filetage pour s'adapter à différentes dispositions de pipeline.

Petite perte de pression: Sous un débit de fonctionnement normal, la perte de pression du fluide passant à travers le débitmètre de turbine est relativement faible et n'affectera pas trop l'équilibre de pression de l'ensemble du système de tuyauterie.

Inconvénients 1.3

Exigences élevées pour la propreté moyenne: Les lames de turbine sont facilement usées ou collées par les impuretés et les particules dans le milieu, ce qui entraîne une précision de mesure réduite ou même des dommages à l'équipement, de sorte que des dispositifs de filtrage stricts doivent être équipés.

Très affecté par la viscosité du milieu: Lors de la mesure de liquides à haute viscosité, la viscosité du liquide réduira la vitesse des aubes de la turbine, Résultant de faibles résultats de mesure.

Susceptible à l'usure mécanique: les aubes et les roulements de la turbine sont en contact mécanique, ce qui provoquera une usure après une utilisation à long terme. Un entretien et un remplacement réguliers sont nécessaires, et la durée de vie est relativement courte.

(2) Débitmètre électromagnétique

Scénarios d'utilisation 2.1

Les débitmètres électromagnétiques fonctionnent selon le principe de l'induction électromagnétique et ne sont pas affectés par les paramètres physiques tels que la densité moyenne, la viscosité et la température. Ils conviennent à la mesure des liquides conducteurs et sont largement utilisés dans le traitement des eaux usées municipales, la mesure des rejets d'eaux usées industrielles, la surveillance du transport par industrie chimique des liquides corrosifs tels que les solutions acides et alcalines et les solutions salines, et la mesure du débit de l'industrie métallurgique de liquides contenant des particules solides telles que des boues et des boues. Ils fonctionnent également bien dans l'industrie alimentaire pour mesurer les liquides conducteurs visqueux tels que les sauces et les sirops.

Avantages 2.2

Forte adaptabilité aux médias: Tant que la conductivité du milieu est ≤ 20US/cm, mesure précise peut être réalisée indépendamment des changements dans sa viscosité et la densité. Il peut mesurer des fluides contenant des particules, des matières en suspension et même des fluides corrosifs tels que la boue et le lisier.

Précision de mesure stable: dans la plage de mesure, la précision peut atteindre ± 0.5% ~ ± 1.0% et est moins affectée par les changements de débit.

Pas d'usure mécanique et longue durée de vie: il n'y a pas de pièces mobiles dans le tube de mesure, Et la mesure est réalisée uniquement par induction électromagnétique, ce qui évite l'usure mécanique et réduit les coûts de maintenance.

Perte de pression minimale: La paroi interne du tube de mesure est lisse et il n'y a presque aucune perte de pression lorsque le fluide le traverse. Il convient aux systèmes avec des exigences strictes sur la perte de pression de pipeline.

Débit inversé mesurable: avec des capacités de mesure bidirectionnelle, il peut capturer avec précision l'écoulement avant et inverse des liquides, ce qui le rend adapté aux scénarios où le reflux de fluide doit être surveillé.

Inconvénients 2.3

Impossible de mesurer les liquides non conducteurs: Liquides avec une conductivité ≤ 20US/cm (Comme l'essence, le diesel, l'alcool, l'eau pure, etc.) ne peuvent pas être mesurés efficacement, ce qui est sa limitation d'application la plus essentielle.

Affecté par des interférences électromagnétiques externes: S'il y a des champs magnétiques puissants ou des sources d'interférence à haute fréquence (tels que de gros moteurs et transformateurs) près de l'environnement d'installation, La précision de la mesure sera affectée et des mesures de protection doivent être prises.

(3) Débitmètre à ultrasons

Scénarios d'utilisation 3.1

Les débitmètres à ultrasons utilisent une méthode de mesure sans contact, éliminant ainsi le besoin de contact direct avec le milieu. Ces compteurs conviennent à une variété de scénarios complexes, tels que la surveillance du débit dans les pipelines de grand diamètre dans les systèmes municipaux d'eau et de chauffage, la mesure du débit de matières inflammables, explosives, et liquides corrosifs dans l'industrie pétrochimique, et mesure des liquides sanitaires dans les industries alimentaires et pharmaceutiques. De plus, ils offrent un avantage significatif dans les projets de rénovation d'écoulement impliquant des pipelines plus anciens, car ils peuvent être installés sans déconnecter le tuyau.

Avantages 3.2

Mesure sans contact, hautement adaptable: le capteur est installé sur la paroi extérieure du tuyau et n'a pas besoin d'entrer en contact avec le milieu, Évitant le problème de la corrosion moyenne et de la contamination du capteur. Il peut mesurer les liquides inflammables, explosifs, hautement toxiques, hautement corrosifs et autres.

Installation facile sans affecter le fonctionnement du pipeline: l'installation peut être terminée sans couper le pipeline ou arrêter la production. Il est particulièrement adapté à la rénovation de la surveillance du débit d'anciens pipelines ou de pipelines de grand diamètre qui ne peuvent pas être arrêtés.

3.3 Inconvénients

Très affecté par les conditions du pipeline: la mise à l'échelle, la corrosion et la rouille sur la paroi intérieure du pipeline provoqueront un affaiblissement du signal de réflexion ultrasonique, affectant la précision de la mesure; certains matériaux de pipeline peuvent affecter la mesure.

Il est significativement affecté par les caractéristiques du milieu: Si le milieu contient un grand nombre de bulles et de particules en suspension, cela provoquera une diffusion ultrasonique et augmentera l'erreur de mesure; la précision de mesure des liquides à haute viscosité diminuera également.

La précision de mesure est relativement faible: la précision des débitmètres à ultrasons conventionnels est de ± 1% ~ ± 1.5%, ce qui est inférieur à celui des débitmètres à turbine et des débitmètres électromagnétiques, Et il est difficile de répondre aux besoins de mesure de haute précision.

Adaptabilité environnementale limitée: En cas de température élevée, d'humidité élevée et de fortes vibrations, la stabilité du capteur diminuera et des mesures de protection supplémentaires devront être prises.

(4) Débitmètre Vortex

Scénarios d'utilisation 4.1

fonctionnent selon le principe du vortex de Karman et conviennent pour mesurer des liquides propres dans une certaine plage de nombres de Reynolds. Ils sont largement utilisés pour surveiller le débit d'eau de refroidissement dans les systèmes de refroidissement industriels, dosant la livraison de liquides de faible à moyenne viscosité tels que les solvants et les réactifs dans l'industrie chimique, et mesurer le débit de liquides tels que l'huile légère et l'huile thermique dans l'industrie de l'énergie. Ils sont également largement utilisés pour surveiller le débit d'eau réfrigérée et chaude dans les systèmes de climatisation, et sont particulièrement adaptés à la mesure de liquides à vitesse moyenne à élevée.

Avantages 4.2

Structure simple et haute fiabilité: Il n'y a qu'un seul générateur de vortex dans le tube de mesure, pas de pièces mobiles, faible risque de défaillance mécanique, Faible coût d'entretien et longue durée de vie.

Perte de pression modérée: par rapport au débitmètre à turbine, la perte de pression est légèrement supérieure, mais inférieure au débitmètre à limitation, Et a peu d'impact sur la pression du système de pipeline.

Température de mesure élevée: il peut mesurer des médias à haute température et peut supporter jusqu'à 350 ° pour les médias à haute température.

4.3 Inconvénients

Il y a certaines exigences pour la propreté du milieu: si le générateur de vortex est attaché ou coincé par des impuretés ou des particules dans le milieu, cela affectera la stabilité de la génération de vortex et augmentera l'erreur de mesure. Par conséquent, il ne convient pas aux liquides contenant une grande quantité de particules en suspension.

Très affecté par un faible débit: Lorsque le débit de liquide est faible, il est difficile de former une rue vortex Karman stable, la précision de la mesure sera considérablement réduite, ou même ne pas travailler normalement, Il y a donc un débit minimum requis.

Faible capacité anti-vibration: Les vibrations externes peuvent facilement interférer avec la fréquence de la rue vortex, entraînant une mauvaise mesure. Par conséquent, il doit être installé dans un environnement avec moins de vibrations ou équipé d'un dispositif de compensation des vibrations.

2.4 Types de comparaison des paramètres de base du débitmètre et analyse de l'adaptabilité

(1) comparaison des paramètres de base

(2) analyse de l'adéquation des scénarios

Sur la base de la comparaison des paramètres ci-dessus et des caractéristiques de performance de chaque débitmètre, l'adaptabilité dans différents scénarios peut être divisée en trois niveaux: "hautement adaptable", "généralement adaptable", et "inadapté". L'adaptabilité spécifique est la suivante:

2.1 scénarios de mesure de liquide propre de haute précision (tels que le remplissage d'huile fini et la distribution de médicaments liquides)

2.1.1 Hautement adaptable: débitmètre à turbine. Sa haute précision de ± 0.2% à ± 1.0% et sa répétabilité élevée peuvent répondre aux besoins de mesure, et il a une excellente stabilité dans les liquides propres et à faible viscosité.

2.1.2 Adaptation générale: Le débitmètre électromagnétique doit être conducteur de liquide et avoir une précision qui répond aux exigences. Il est de grande taille et est inefficace pour les liquides non conducteurs.

2.1.3 Incompatibilité: les débitmètres à ultrasons ont une précision insuffisante et les débitmètres à vortex ont une faible stabilité à faibles débits.

2.2 Scénarios de mesure des liquides corrosifs/contenant des particules (tels que les solutions chimiques d'acide et d'alcali, traitement des eaux usées)

2.2.1 Adaptabilité élevée: les débitmètres électromagnétiques sont résistants à la corrosion et peuvent s'adapter aux milieux contenant des particules.

2.2.2 Adaptation générale: Débitmètre à ultrasons, la mesure sans contact peut éviter la corrosion, mais la précision diminue lorsqu'il y a beaucoup de bulles ou de particules.

2.2.3 Incompatible: les débitmètres à turbine sont sujets à la corrosion et au blocage, et les débitmètres à vortex sont sujets aux impuretés qui y adhèrent.

2.3 Scénarios de rénovation de pipeline de grand diamètre/ancien pipeline (tels que les systèmes municipaux d'approvisionnement en eau et de chauffage)

2.3.1 Haute adaptabilité: débitmètres à ultrasons. L'installation sans contact ne nécessite pas de couper le tuyau et convient aux tuyaux de grand diamètre; des débitmètres électromagnétiques peuvent être insérés.

2.3.2 Adaptation générale: le débitmètre électromagnétique a une grande précision mais nécessite une coupe de tuyau pour l'installation, ce qui rend la modification difficile.

2.3.3 Incompatible: les débitmètres à turbine sont utilisés pour les tuyaux de petit diamètre, Et ne conviennent pas aux tuyaux avec des diamètres supérieurs à DN200. Les débitmètres Vortex ne conviennent pas aux tuyaux dont le diamètre est supérieur au DN300.

3. La logique de décision de base de la sélection des débitmètres

Dans les applications pratiques, la sélection des débitmètres doit suivre le principe de «priorité de scénario et correspondance de paramètres». Les étapes spécifiques de prise de décision sont les suivantes:

3.1 Identifiez les caractéristiques du média: Tout d'abord, déterminez la conductivité du liquide (s'il est conducteur), la propreté (contamination) et la viscosité (viscosité élevée/moyenne/faible). Ceci est la clé pour éliminer les débitmètres incompatibles. Par exemple, les liquides non conducteurs devraient être directement exclus des débitmètres électromagnétiques, tandis que les liquides contenant de grandes quantités de particules devraient être exclus des débitmètres à turbine.

Exigences de précision de mesure 3.2: Pour les scénarios de haute précision tels que le règlement commercial et le remplissage de précision, les débitmètres à turbine ou les débitmètres électromagnétiques sont préférés; Pour les scénarios de précision moyenne et faible tels que la surveillance de routine et le contrôle de processus, les débitmètres vortex ou les débitmètres à ultrasons peuvent être sélectionnés.

Pipeline 3.3 et conditions environnementales: selon le diamètre du pipeline, les débitmètres à ultrasons sont prioritaires pour les pipelines au-dessus de DN200, et les débitmètres à turbine et les débitmètres à ultrasons sont prioritaires pour l'installation dans un petit espace; Vibration environnementale/température: évitez de choisir des débitmètres vortex pour les vibrations importantes et choisissez des débitmètres vortex pour les environnements à haute température.

4. Débitmètre recommandations des fabricants

Débitmètres à turbine, électromagnétique, ultrasonique et vortex ont chacun leurs propres forces et faiblesses dans les applications d'écoulement de liquide, et il n'existe pas de débitmètre «taille unique». Pour obtenir une mesure de débit précise, stable et efficace, il faut une évaluation complète basée sur les caractéristiques des médias, les exigences de mesure, l'environnement du pipeline et le budget des coûts.
